ООО “Блэйд”
Автоматический ввод резерва (АВР)
для 3-х контакторов
на контроллере Zelio SR3B281BD (Schneider-Electric)
версия микропрограммы avr3k-1.1
Инструкция по эксплуатации
2011г.
1. Назначение
Данный АВР предназначен для управления тремя контакторами с двумя группаами равнозначных нагрузок и секционным контактором.
Питание АВР осуществляется от контролируемой сети.
Функции контроля:
- контроль пропадания фаз
- контроль последовательности фаз
- контроль перекоса фаз
Режимы работы:
- автоматический режим
- ручное управление автоматическими выключателями с панели АВР
2. Краткое описание схемы АВР
Схема АВР представлена в Приложении 1 к данной инструкции. Управление автоматическими выключателями осуществляется контроллером DD1 (Zelio SR3B261BD). Питание контроллера 24В от источника U1. Контроль вводных линий основан на реле контроля фаз KV1 (ввод 1) и KV2 (ввод 2).
Включение контакторов производится с соответствующего вывода контроллера DD1 подачей напряжения на катушки контакторов (K5, K6, K7). Контроль включения контакторов определяется замыканием нормально-разомкнутых контактов на входах I8, I9, I10 контроллера DD1.
С помощью силового реле K3 осуществляется бесперебойное питание от одного из вводов.
3. Работа системы в автоматическом режиме
Включить автоматические выключатели на вводе 1, вводе 2 и автоматические выключатели QS-1, QS-2, QS-3. Через 3 секунды включатся контакторы K5 и K7, а окно контроллера примет следующий вид:
Строка «Input 1: ON» - ввод 1 включен;
Строка «Input 2: ON» - ввод 2 включен;
Строка «BayPass: OFF» - секционный выключатель выключен;
Строка «AUTO» - контроллер находится в автоматическом режиме
Лампы L3 (автоматический режим), L5 (ввод 1), L7 (ввод 2) включены.
При пропадании/понижении напряжения, изменении чередования фаз на одном из вводов (например «Ввод 1») более чем на время t (устанавливается на реле контроля фаз или в контроддере DD1), выключится контактор K5, через 3 сек включится секционный контактор K6. Лампа L5 выключится, лампа L6 включится.
Окно контроллера примет следующий вид:
При восстановлении работоспособности ввода 1, через 3 сек выключится секционный контактор K6 и еще через 4 сек включится контактор K5. Лампа L6 выключится, Лампа L5 включится.

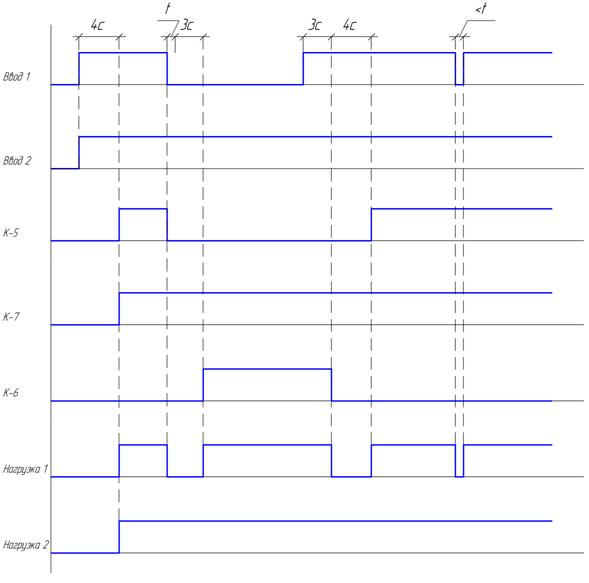

Схема работы показана на рис.1.
Рис.1
4. Работа системы в ручном режиме
Перевод АВР в ручной режим производится кратковременным нажатием на кнопку выключателя S1.1. Возврат в автоматический режим работы осуществляется кратковременным нажатием на кнопку S1.2. Индикация режима «AUTO» дублируется лампой L3.
При переводе АВР в ручной режим работы, состояние контакторов K5, K6, K7 будет зависеть от положения выключателей S2, S3, S4. Одновременное включение секционного контактора K6 и обоих вводов блокируется контроллером DD1.
При работе контроллера в ручном режиме строка «AUTO» изменится на «Manual».
5. Аварийный режим
В случае, когда выставляется команда на включение контактора K5, K6 или K7, контактор не замкнулся, возникает режим аварии. В этом режиме лампа L4 мигает и на контроллере возникает надпись «Crash» напротив соответствующего ввода или секционного выключателя. На следующем рисунке показано окно контроллера с неработающим вводом 2:
5. Адреса технической службы:
ООО “Блэйд”
424006 г. Йошкар-Ола, ул. Строителей, д. 95, корп. 114
e-mail: *****@***ru
www. bladegroup. ru
Схема АВР Приложение 1
