ПК Trace Reports. АИС ЦУП. ДК КО. Методики
Формирование GPS координат объектов содержания
 |
Введение
Методика содержит описание правил формирования списка и отражения на карте объектов содержания, на основании данных GPS координат программного обеспечения для дорожной отрасли «Титул – 2005».
Содержание
Введение 1
Содержание 1
Методика 2
Порядок действий 2
Выгрузка данных по GPS координатам объектов содержания 2
Выгрузка данных с описанием объектов содержания 3
Корректировка пользователем выгруженных данных 3
Загрузка откорректированных данных в модуль ПК TR «Путевые отчеты АИС ЦУП» 3
Проверка корректности отражения загруженных данных в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП» 4
Методика
Используемые модули и программные продукты:
· программный продукт «Титул – 2005».
· программный продукт «Загрузчик контрактов УАД» UadKontractsLoader.
· модуль ПК Trace Reports «Путевые отчеты АИС ЦУП».
Формирование списка и отражения на карте объектов содержания, на основании данных GPS координат программного обеспечения для дорожной отрасли «Титул – 2005» производится путем:
· выгрузки данных по GPS координатам из программного обеспечения для дорожной отрасли «Титул – 2005». Описание правил выгрузки приведено ниже.
· выгрузки данных с описанием объектов содержания (наименование, состояние, покрытие, протяженность…) из программного обеспечения для дорожной отрасли «Титул – 2005». Описание правил выгрузки приведено ниже.
· корректировки выгруженных данных информацией необходимой пользователю программного продукта. Описание правил корректировки приведено ниже.
· загрузки откорректированных данных в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП».
· проверки корректности отражения загруженных данных в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП».
Порядок действий
Порядок действий состоит из описания правил формирования GPS координат объектов содержания и включает описание функционала модуля и программных продуктов, используемого в рамках поставленной задачи.
Выгрузка данных по GPS координатам объектов содержания
Выгрузка данных по GPS координатам объектов содержания производится из программного обеспечения для дорожной отрасли «Титул – 2005» внедренного у пользователя ПК Trace Reports.
Правила выгрузки определены в документации программного обеспечения для дорожной отрасли «Титул – 2005».
Выгруженные данные необходимо сохранить на локальной машине пользователя в любой удобной директории.
На локальную машину пользователя должна быть выгружена папка «Данные GPS… (наименование муниципального образования)», содержащая:
· файл - ADMINVALUE. DBF
· файл - CROSS_COMPLEX. DBF
· файл - ROAD. DBF
· папку - RTGDATA
Выгрузка данных с описанием объектов содержания
Выгрузка данных с описанием объектов содержания производится из программного обеспечения для дорожной отрасли «Титул – 2005» внедренного у пользователя ПК Trace Reports.
Правила выгрузки определены в документации программного обеспечения для дорожной отрасли «Титул – 2005».
Выгруженные данные необходимо сохранить на локальной машине пользователя в любой удобной директории.
На локальную машину пользователя должен быть выгружен файл «Сводная ведомость дорог. xls».
Корректировка пользователем выгруженных данных
Корректировка выгруженных данных пользователем производится для указания по каждому объекту:
· наименования организаций генподрядчика и подрядчика, выполняющих работы по содержанию объекта.
· реквизиты контракта, в рамках которого производятся работы по содержанию объектов.
Корректировка выгруженных данных пользователем производится в файле «Сводная ведомость дорог. xls», путем заполнения необходимыми значениями соответствующих строк следующих колонок:
· Генподрядчик.
· Подрядчик.
· Номер контракта.
· Номер контракта (блока).
Файл с откорректированными данными необходимо сохранить в выгруженную их программного обеспечения «Титул – 2005» папку «Данные GPS… (наименование муниципального образования)» с именем «Сводная ведомость дорог. xls». Формат файла должен соответствовать формату, указанному в Приложении 1.
Загрузка откорректированных данных в модуль ПК TR «Путевые отчеты АИС ЦУП»
Загрузка откорректированных данных в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП» производится для формирования списка и отражения на карте объектов содержания.
Загрузка откорректированных данных производится при помощи программного продукта «Загрузчик контрактов УАД» UadKontractsLoader, который автоматически устанавливается на локальную машину пользователя с дистрибутива ПК Trace Reports.
Чтобы загрузить данные в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП», пользователю необходимо выполнить следующие действия:
1. Запустить программный продукт «Загрузчик контрактов УАД». Для этого в меню «Пуск» выбрать «Все программы» => «Trace Reports» => «Загрузчик контрактов УАД». На экран будет выведена форма, внешний вид которой представлен ниже.
2. При необходимости удалите, имеющиеся в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП» все данные по загружаемым объектам содержания. Для этого в указанной выше форме необходимо установить флажок в поле «Очищать базу перед импортом».
3. Активируйте процедуру загрузки данных по объектам содержания в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП». Для этого в указанной выше форме нажмите кнопку «Импорт». На экран будет выведено окно сообщения, внешний вид которого представлен ниже.
4. Подтвердите процедуру загрузки данных по объектам содержания в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП». Для этого в указанной выше форме нажмите кнопку «Да». На экран будет выведена форма «Обзор папок» в которой необходимо найти папку «Данные GPS… (наименование муниципального образования)» и нажать кнопку «Ок».
После окончания работы процедуры загрузки данных по объектам содержания в модуль ПК Trace Reports «Путевые отчеты АИС ЦУП» на экран будет выведено сообщение «Импорт завершен».
Проверка корректности отражения загруженных данных в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП»
Проверка корректности отражения загруженных данных производится в модуле ПК Trace Reports «Путевые отчеты АИС ЦУП». Правила работы в модуле приведены в соответствующем руководстве.
Наличие списка объектов содержания производится на закладке «Маршрутные задания»:
· в блоке «Справочник Маршруты» путем нажатия кнопки «Обновить».
· в блоке «Справочник Объекты посещения» путем нажатия кнопки «Обновить».

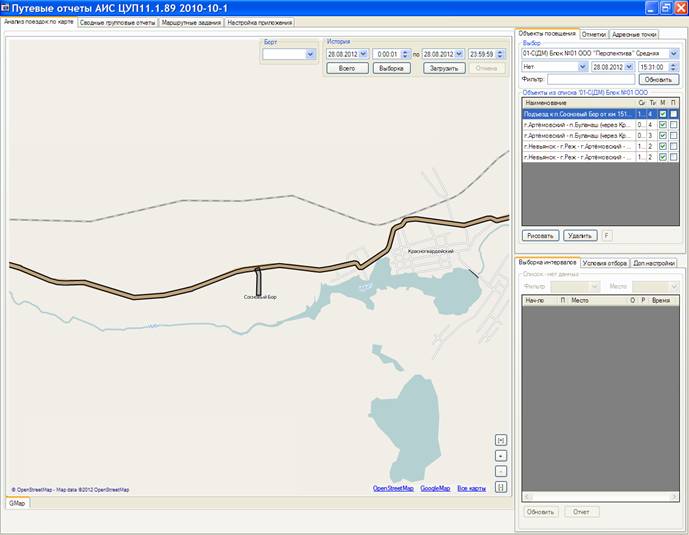

Проверка отражения на карте объектов содержания производится на закладке «Анализ поездок по карте» путем выполнения следующих действий:
1. Перейдите на закладку «Объекты посещения».
2. Определите реквизиты контракта, наличие объектов содержания которого необходимо проверить. Для этого в блоке «Выбор» указанной выше закладки в верхнем поле выберите необходимые данные.
3. Выведите на экран объекты содержания. Для этого нажмите кнопку «Обновить» указанной выше закладки. У объектов содержания отраженных на карте в колонке «М» установлен флажок.
4. Выведите на карту периметр необходимого объекта содержания. Для этого дважды нажмите левую клавишу мыши на наименование выбранного объекта содержания.
29.08.2012
