КРАТКАЯ ИНСТРУКЦИЯ ПО МОНТАЖУ НА ТРАКТОР
ФРОНТАЛЬНОГО ПОГРУЗЧИКА И ГИДРОФИКАЦИИ ТРАКТОРА ДЛЯ РАБОТЫ С ШЕТКОЙ ФРОНТАЛЬНОЙ СОВКОВОЙ ЩФС-2.0 Г С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ
(ДЛЯ ТРАКТОРОВ “БЕЛАРУС 82.1”)
2015
п. Переволоцкий
Доработка гидросистемы трактора.1. Демонтировать внутреннюю облицовку кабины трактора для доступа к штатному гидрораспределителю Р80-3/1-222Г.
2. Демонтировать рукав высокого давления, соединяющий металлический фланец подачи масла от насоса к штатному гидрораспределителю Р80-3/1-222Г.

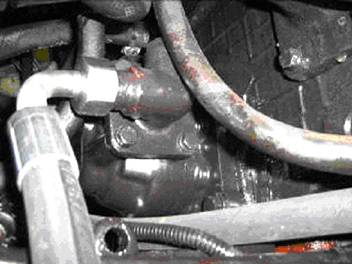

Рис.1 Фланец (напорный) подачи масла от насоса на гидрораспределитель.
3. Установить гидрораспределитель с электромагнитным управлением в сборе с плитой монтажной с обратным клапаном, рукавами.
3.1. С правой (по ходу движения) стороны трактора под кабиной, используя штатный крепёж, установить кронштейн (пластину) на которой расположен распределитель;

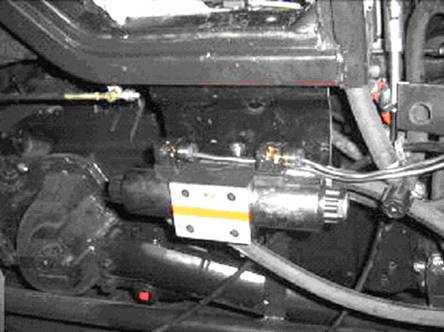

Рис.2 Место установки гидрораспределителя с электромагнитным управлением
3.2. Соединить металлический фланец подачи масла и вход “P” плиты монтажной посредством рукава высокого давления (верхний рукав на плите L =450);
3.3. Соединить вход штатного гидрораспределителя Р80-3/1-222Г с клапаном обратным на выходе “T” гидрораспределителя с электромагнитным управлением посредством рукава высокого давления (нижний рукав на плите L =1200);

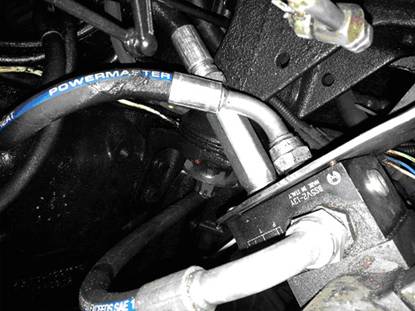

Рис. 3. Соединение рукавов от распредеителя.
4. Доработать сливную магистраль.
4.1. Демонтировать угловой патрубок подвода масла к сливному фильтру гидробака трактора, ослабив 2 червячных хомута;
4.2. На его место установить прикладываемый патрубок с дополнительным штуцером для соединения сливной магистрали гидросистемы ЩФС-2.0 Г, затянуть хомуты;
4.3. Соединить к штуцеру сливной рукав из общего пучка рукавов на гидрораспределителе.
5. Доработать электропроводку трактора.
5.1. Установить тумблер (трех положений) переключения режимов работы гидрораспределителя в свободное гнездо на верхней панели приборов (предпочтительно).
5.2 Проложить провода под обшивкой кабины и вывести под нее таким образом чтобы они свободно подходили к клеймам катушек гидрораспределителя.
5.3. Выявить плюсовую клемму общей электрической схеме трактора и соединить с ней провод центральной клеммы тумблера, свободный провод из общего пучка проводов соединить с корпусом трактора в любом месте.
6. Установить оборудование навесное погрузочное (фронтальный погрузчик) на трактор.
Установка фронтального погрузчика на трактор должна осуществляться строго согласно документации на оборудование навесное погрузочное!
7. Навесить щетку фронтальную на погрузчик, зафиксировать.
!При навешивании погрузчика тумблер должен находится в
нейтральном положении!
8. Соединить розетки щетки к ниппелям на поперечнике погрузчика.
9. Соединить рукава от гидрораспределителя и сливной магистрали к соединениям на правой стреле погрузчика, предварительно сняв заглушки.
Полученная совокупная гидросистема обуславливает работу на трех режимах.
1. Работа погрузчиком.
При этом режиме тумблер установлен в нейтральное положение. Гидрораспределитель с электромагнитным управлением пропускает через себя поток масла не питая щетку, позволяя работать штатному гидрорапределителю трактора Р80-3/1-222Г.
2. Режим работы ЩФС-2.0 Г.
При этом тумблер переведен в фиксированное включенное положение. Распределитель обеспечивает необходимое направление для работы основной и боковой щеток. При этом штатный гидрораспределитель обесточен. Поэтому перед включением рабочего режима необходимо уже установить стрелу погрузчика и наклон щетки в необходимое рабочее положение.
3. Режим выгрузки.
Тумблер переведен в нефиксированное рабочее положение (удерживается пальцем).
Гидрораспределитель обеспечивает движение масла в обратном направлении, при этом гидроцилиндр открывает лоток, высыпая мусор. При этом штатный гидрораспределитель также обесточен.
Установленный на корпусе щетки регулятор трехлинейный позволяет изменять обороты гидромотора боковой щетки от нуля до максимальных оборотов равным оборотам основной щетки.
Кран в магистрали гидроцилиндра перекрывает подачу масла к нему. Что позволяет работать с открытым лотком, в случае необходимости не сбора а сметания мусора (щетка повернута в сторону).
