Влажностный режим ограждающих конструкций (стр. 2 )

1) форма и конструкция угла – при тупом угле понижение температуры в нем будет меньше, чем при остром;

2)величина термического сопротивления стены R – с повышением R уменьшается величина Δτ;

3) от разности температур внутреннего и наружного воздуха – величина Δτ прямо пропорциональна этой разности;

4) от фактического значения величины сопротивления тепловосприятию Rв в наружном углу – с повышением Rв повышается и величина Δτ, поэтому, например, неблагоприятное влияние на температуру угла оказывает поставленная там мебель или иные предметы.

При конструировании наружных углов необходимо принимать меры по повышению температуры на их внутренней поверхности, то есть утеплять углы. Для этого применяются следующие способы:

1.  Скашивание внутренних поверхностей наружного угла вертикальной плоскостью, когда с внутренней стороны прямой угол разбивается на два тупых. Это скашивание (рекомендуемая ширина его 25-40 см) целесообразно делать или тем же материалом, из которого состоит внутренняя часть стены, или другим материалом с меньшим коэффициентом теплопроводности. В последнем случае утепление углов можно делать независимо от возведения стен, и его можно использовать для уже возведенных зданий при их отсыревании или промерзании.

Скашивание угла может снижать разность температур между гладью стены и наружным углом на 30%.

2.  Скругление наружного угла по обеим его поверхностям (с радиусом скругления не менее 50 см) или только по одной (с радиусом скругления 30 см). Скругление угла может снижать разность температур на 25%.

3.  Устройство на наружной поверхности угла утепляющих пилястр. В деревянных домах эта мера имеет особенно большое значение, так как пилястры защищают угол от излишней потери тепла по торцам бревен вследствие большей теплопроводности древесины вдоль волокон. Рекомендуемая ширина пилястр по наружной грани – не менее полуторной толщины стены. Такой способ утепления наружных углов широко применялся и в кирпичных домах старой застройки, при этом утепляющие пилястры имели разнообразные художественные формы.

4.  Устройство в наружных углах стояков центрального отопления. Эта мера является наиболее эффективной, так как при ней температура в углу повышается примерно на 6 оС и может даже стать больше, чем температура глади стены.

Карнизные узлы.

Карнизный узел – это узел примыкания чердачного перекрытия или совмещенного покрытия к наружной стене. Теплотехнический режим такого узла отличается от режима наружного угла тем, что примыкающее к стене покрытие имеет более высокие теплозащитные качества, чем стена, а при чердачных перекрытиях температура воздуха на чердаке будет несколько выше температуры наружного воздуха.

В крупноблочных домах на температурный режим карнизного узла большое влияние оказывают теплопроводность материала фризового блока и его толщина. Если толщина коэффициент теплопроводности фризового блока больше, чем эти величины стеновых блоков, то в карнизном узле по настилу чердачного перекрытия и фризовому блоку образуется теплопроводное включение, что вызывает резкое понижение температуры в углу карнизного узла и может приводить к образованию конденсата в углу.

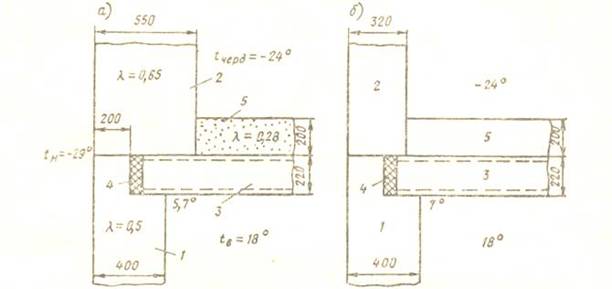

Карнизный узел при толщине фризового блока (2)

а) большей толщины стены (1) б) меньшей толщины стены (1)

3 – многопустотный настил чердачного перекрытия; 4 – минеральная вата; 5 – шлаковая засыпка.

Для предотвращения этих явлений нужно уменьшать толщину фризового блока, увеличивать толщину шлаковой засыпки возле него, а утепление торцов настила заводить под фризовый блок. В панельных домах фризовые панели можно делать утепленными (с коэффициентом теплопроводности не больше, чем у стеновых панелей), а наиболее благоприятными в теплотехническом отношении являются карнизные узлы, в которых фризовые панели являются продолжением наружных стеновых панелей и имеют утепление на всю высоту.

Неблагоприятный теплотехнический режим карнизных узлов вызывает необходимость их дополнительного утепления в построенных домах. Это утепление приходится делать со стороны помещения, причем необходимо учитывать, что внутреннее утепление зачастую приводит к отрицательным результатам. В качестве примера приведены температурные поля карнизного узла а) без утепления; б) утепленного пенополистиролом толщиной 50 мм; в) утепленного пенополистиролом толщиной 20 мм; г) утепленного древесно-волокнистой плитой. Температуры воздуха: tв=+18 оС, tн=-20 оС, при относительной влажности 55% точка росы равна tр=8,8 оС.

а) б)

в) г)

Анализируя данные температурные поля, можно сделать следующие выводы. Если утепление производить устройством карниза из пенополистирола, то в углу температура значительно повысится, но зато за пределами карниза станет ниже первоначальной, и там возможно выпадение конденсата. При этом уменьшение толщины материала повысило температуры поверхностей (хотя они по-прежнему ниже точки росы), ещё больше они повысятся при увеличении ширины карниза. Если же карниз выполнять древесноволокнистой плитой, являющейся более теплопроводным материалом, нежели пенополистирол, то результаты утепления оказываются более благоприятными (на краях карниза температуры выше точки росы). Таким образом, вытягивание штукатурного карниза у потолка имеет большое теплотехническое значение, так как карниз в этом случае утепляет угол, образуемый стеной и перекрытием. При этом в каждом конкретном случае принимаемая конструкция должна проверяться расчетом температурного поля.

Цокольные узлы.

Понижение температуры в углу примыкания пола первого этажа к поверхности наружной стены может оказываться значительным и приближаться к температуре наружных углов. Для повышения температуры пола первых этажей рекомендуется повышать теплозащитные свойства цоколя по периметру здания. Если поверхность пола расположена непосредственно на грунте или бетонной подготовке, то рекомендуется устраивать за цоколем теплую отсыпку по периметру здания.

Полу, укладываемые по балкам с подпольным пространством между конструкцией цокольного перекрытия и поверхности земли, имеют более высокие теплозащитные свойства по сравнению с полами на сплошном основании. Однако и в таких конструкциях необходимо принимать меры по утеплению нижних углов помещения, например, устройством плинтусов, имеющих повышенные теплозащитные характеристики (либо увеличенной толщины, либо установленных на слое мягкого утеплителя).

Стыки наружных стеновых панелей.

Понижение температуры внутренней поверхности крупнопанельных домов часто наблюдается против стыков панелей. В однослойных панелях это вызвано заполнением полости стыка более теплопроводными материалами, чем материал панели, в многослойных панелях – бетонными ребрами, окаймляющими панель.

Горизонтальные стыки наружных стеновых панелей в теплотехническом отношении обычно находятся в более благоприятных условиях, чем вертикальные стыки, так как к ним всегда примыкает железобетонная плита междуэтажного перекрытия. Герметизация вертикальных стыков выполняется специальным материалом на основе мастики (гернитом), уложенным с наружной стороны стыка.

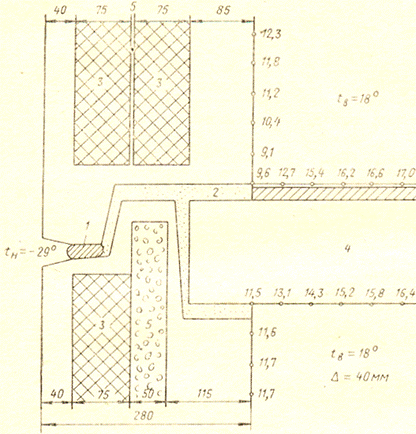

1 – гернит

2 – цементный раствор

3 – фибролит

4 – железобетонная плита междуэтажного перекрытия

5 - пенополистирол

Часто в горизонтальных стыках имеется соединение плиты междуэтажного перекрытия с балконной плитой или плитой лоджии. Заполнение промежутка между этими плитами цементным раствором часто приводит к понижению температуры на внутренних поверхностях узла, поэтому для устранения этого рекомендуется между плитой перекрытия и балконной плитой укладывать эффективный утеплитель.

Недостаточное утепление наружных стен в междуэтажном поясе может вызвать значительное понижение температуры пола у наружных стен в кирпичных домах. Это обычно наблюдается при утеплении наружных стен с внутренней стороны только в пределах помещений, а в междуэтажном поясе стена остается неутепленной. Поэтому при проектировании ограждающих конструкций необходимо учитывать, чтобы сопротивления теплопередаче стен в междуэтажном поясе были не меньше требуемых.

Теплопроводные включения.

В наружных ограждениях теплопроводным включениями в наружных ограждениях являются: элементы железобетонных или стальных каркасов, ряды из естественного камня в кирпичных кладках, ребра и перемычки в крупнопанельных конструкциях, поперечные стенки пустотелых камней. Материалы теплопроводных включений имеют большие коэффициенты теплопроводности, чем материалы ограждений, что снижает теплотехнические свойства ограждений и понижает температуру их внутренних поверхностей, и это может являться причиной появления на них недопустимой конденсации влаги.

При теплотехнической оценке теплопроводных включений интерес представляют два вопроса: какая будет наименьшая температура на внутренней поверхности ограждения в зоне включения (и не будет ли она ниже точки росы) и какие будут теплопотери через эту зону.

Основное влияние на температуру внутренней поверхности теплопроводных включений оказывает способ их размещения в конструкции – включения могут быть сквозными или частично заделываться в стены как с наружной, так и с внутренней стороны. Для сквозных включений определяющим является отношение его ширины к толщине. Чем меньше будет это отношение, тем ближе будет температуры на его внутренней поверхности к температуре на стене без включения.
