Внешняя торговля ювелирными изделямий (стр. 6 )

Огранка клиньями (клиньевая) — разновидность ступенчатой огранки. Каждая фасета разделена на четыре клина.

Цейлонская огранка дает возможность полнее сохранить массу камня. С этой целью на него наносят множество мелких фасет. Эта огранка не всегда симметрична, и поэтому ограненный так камень часто подвергают переогранке.

Гладкая шлифовка может быть ровной, выпуклой в виде кабошона или иметь форму шара. Гладкая шлифовка используется преимущественно для огранки агата и других непрозрачных драгоценных и поделочных камней. Там, где нужно только оптически оживить, проявить или украсить до того неприметную поверхность непрозрачного камня, достаточно чаще всего отшлифовать ровную поверхность.

Смешанная огранка представляет собой смесь фасетной огранки и гладкой шлифовки. В верхней части (или нижней) драгоценный камень имеет грани, а в другой своей части он гладкий, закругленный или плоский. Иногда встречаются формы огранки, при которых на одной и той же половине камня огранка является смешанной.

Глиптика - включает в себя изготовление гемм, то есть гравированных камней с углубленным (инталии – рис.1.8.) или выпуклым (камеи – рис.1.9.) изображением, а также изделий мелкой пластики и декоративных предметов.

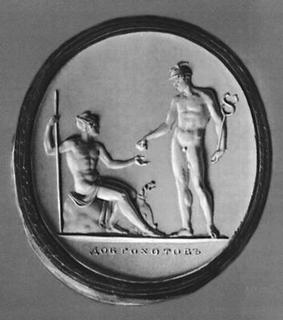

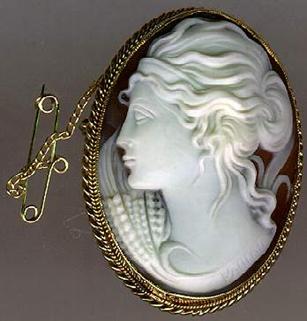

Рис.1.8. Инталия Рис.1.9. Камея

Широко распространена была глиптика в античной Греции. Еще более высокого уровня она достигла во времена Древнего Рима. А вот позже, в средние века, в ее развитии наступает застой. Лишь в эпоху Возрождения в Италии вновь обращаются к искусству резьбы по камню. Сегодня оно опять популярно во всем мире. Им занимаются крупные художники, которые предлагают в своих работах интересные современные решения. В Европе центром камнерезного искусства слывет Идар-Оберштейн (ФРГ), откуда поступает свыше 90% всех западноевропейских резных камней.

Многие драгоценные камни очень восприимчивы к действию высоких температур: их цвет становится насыщеннее, а природные включения не столь заметны. Некоторые самоцветы даже меняют свой оттенок после такого обжига, например, золотистые топазы, фиолетовые танзаниты и т. п.

Воздействие облучением способно выявить более глубокий и интенсивный цвет драгоценного камня. Такой метод облагораживания часто применяют в случае с синими топазами, зелеными кварцами и т. д.

Дефекты на поверхности драгоценного камня можно замаскировать специальными восковыми или масляными составами, точно повторяющими цвет камня. Такая обработка делает камень более прозрачным и привлекательным, однако уход за такими минералами требует особой осторожности, так как можно очень легко повредить тонкую масляную пленку на поверхности. Также практикуется заполнение трещин и дефектов камня специальным свинцовым стеклом, которое визуально скрывает недостатки камня.

Оценка подлинности драгоценных камней

Попытки подделывать драгоценные камни предпринимались еще в глубокой древ­ности. Египтяне первыми стали фальсифицировать дорогие камни путем изготовле­ния имитаций из стекла и глазури. В 1758 г. химик Иозеф Штрассер из Вены изобрел особый сорт стекла, который можно было с успехом шлифовать и гранить, причем такое ограненное стекло внешне выглядело почти как бриллиант. И хотя импера­трица Мария-Терезия запретила изготовление и сбыт этого стекла, имитирующего алмаз, все же оно (под названием «страз») проникло через Париж на европейский рынок ювелирных камней.

Крупными центрами производства женских украшений из стекла издавна явля­ются Яблонец и Трновец в Чехословакии. Их традицию частично перенял Нойгаб-лонц (Бавария, ФРГ). Для модных украшений используется дешевое тонкое (дутое) стеекло, для имитации ювелирных камней - свинцовое стекло, или флинтглас, с высоким светопреломлением. В тех же целях используются фарфор, синтетические смолы и пластмассовые изделия. В большинстве своем все эти имитации только по цветовому облику похожи на драгоценные камни; прочие физические свойства, осо­бенно твердость и «огонь» (сверкание) настоящих драгоценных камней, удовлетвори­тельно подделать никогда не удавалось. Поэтому люди веками стремились научиться искусственно создавать камни, совершенно одинаковые с природными. В конце XIX в. эта мечта стала явью: французскому химику Огюсту Вернейлю удалось разра­ботать промышленный способ синтеза рубинов.

В ювелирной торговле искусственные (синтетические) камни не считаются имита­циями; их рассматривают как особую группу наряду с природными драгоценными камнями. Однако при их продаже в обязательном порядке требуется указывать, что это синтетические (искусственные) камни. Однако, если имитацию выдают за на­туральный природный самоцвет, это является одним из видов фальсификации.

Можно выделить несколько способов имитации:

1. Выдача менее ценных самоцветов за более драгоценные;

2. Изготовление имитаций драгоценных камней из стекла (стразы);

3. Изготовление имитаций драгоценных камней из пластических масс;

4. Изготовление составных ювелирных камней;

5. Изготовление реконструированных ювелирных камней;

6. Культивированный жемчуг.

Имитацию производят с помощью природных материалов, по­этому ее следует отличать от искусственного выращивания синтети­ческих камней — заменителей натуральных.

Слово «синтетический» означает, что минералы синтезированы в лабораторных условиях из их химических составляющих. Синтети­ческая разновидность камней, встречающихся в природе, имеет тот же химический состав, что и природный камень, за исключением небольшого различия в содержании примесей. Кроме того, к синте­тическим относят и материалы, полученные искусственно, но не имеющие аналогов в природе. Примерами может служить фианит, иттрий-алюминиевый гранат и др. Одним из классификационных признаков для синтетических камней служит способ их получения.

Доля искусственных и синтетических камней в современном юве­лирном бизнесе довольно велика, и задача эксперта заключается не только в том, чтобы знать об ассортименте и наиболее важных свой­ствах таких материалов, но и уметь отличать их от натуральных кам­ней.

Нельзя не сказать и о необходимости оценки ювелирных камней с точки зрения выявления применения каких-либо способов их облагораживания.

Чистые и обладающие яркой, красивой окраской камни встречаются в природе крайне редко, чаще всего природные камни далеки от совершенства, содержат включения, имеют невыразительную окраску. Все это значительно снижает их ювелирные качества. Для улучшения внешнего вида природных камней их подвергают специальной обработке - облагораживанию.

Облагораживанием называют различные способы обработки камня (за исключением огранки и полировки), которые улучшают его внешний вид (цвет, чистоту, прозрачность) или повышают прочность.

Свойства, приобретаемые камнем при облагораживании, характеризуются таким важным показателем, как устойчивость. Облагораживание считается устойчивым, если камень не меняет своих свойств (цвет, чистоту, прочность) при нормальном ношении в ювелирном изделии, ремонте, огранке, полировке или чистке (некоторые облагороженные камни требуют особых правил ношения и ухода).

К наиболее распространенным методам облагораживания относятся:

- термическая обработка (отжиг),

- термодиффузионное прокрашивание,

- облучение и пропитка различными веществами (например, смолами).

Термическая обработка - нагрев в специальной печи с последующим охлаждением - позволяет улучшить природный цвет или прозрачность ювелирного камня. Свойства, приобретенные камнем после такой обработки, являются устойчивыми и с течением времени не изменяются.

Сапфиры и рубины обычно подвергают термической обработке для удаления включений, а также для улучшения цвета или изменения оттенков. Например, сапфиры Шри-Ланки и Кашмира сероватого цвета считались непригодными для огранки, однако при отжиге в определенных условиях они приобретают синюю окраску и широко применяются в ювелирном деле.

Для некоторых ювелирных камней, таких как танзанит, аквамарин, голубой циркон и цитрин, облагораживание является неотъемлемой частью производственного процесса, правда, при продаже факт облагораживания чаще всего не афишируется.

Разновидностью термической обработки является применяемый для алмазов НРНТ (High Pressure High Temperature) метод, который позволяет в одних случаях обесцвечивать коричневые алмазы, а в других - изменять окраску алмазов с коричневой на яркую желто-зеленую или канареечно-жел тую. Такой отжиг производится при высоких давлениях и высоких темпера турах с использованием специальной аппаратуры, применяемой при выра щивании кристаллов синтетического алмаза. Алмазы, обработанные таким способом, впервые появились на рынке в начале 1999 года. Цвет, приобретаемый алмазом при НРНТ-обработке, с течением времени не изменяется.

Термодиффузионное прокрашивание применяется для улучшения природного цвета камней, чаще всего рубинов и сапфиров. Методика облагораживания состоит в том, что при нагревании в поверхностный слой камня вводятся красители. В результате цвет камня становится более насыщенным. Этот метод обладает одним недостатком - впоследствии камень нельзя полировать, поскольку существует риск повредить или удалить окрашенный слой.

Облучение обычно применяется для изменения окраски таких камней, как алмаз, топаз, кварц и др. Для этого камни подвергаются воздействию одного или нескольких типов излучений.

Для облучения ювелирных камней применяются различные типы излучения - ультрафиолетовое, рентгновское, гамма-излучение и др., либо потоки энергетических частиц - электронов, протонов, нейтронов, альфа-частиц.

Алмазы под воздействием облучения меняют цвет на голубой, голубовато-зеленый или темно-зеленый, а при последующей термической обработке - на янтарно-желтый, коричневато-красный, сиреневый или сине-зеленый.

Светло-голубые топазы в результате облучения становятся ярко-голубыми (в настоящее время большинство представленных на рынке ярко голубых топазов подвергалось облучению). С помощью облучения или отжига и их комбинации можно добиться практически любой окраски топаза: бесцветной, зеленоватой, коричневой, розовой и др.
