Портативные часы "Микро ИН-17"
Обменяю эти часы на лампы ИН-23 (B-7971) = 6 шт.
Газоразрядные индикаторные лампы ИН-17 являются самыми миниатюрными и, пожалуй, самими редкими индикаторами. Это очень симпатичные индикаторы с правильной формой цифры "5". Лампы ИН-17 долго разыскивались и в один счастливый момент были приобретены. Новая жизнь ламп была определена в портативных часах.

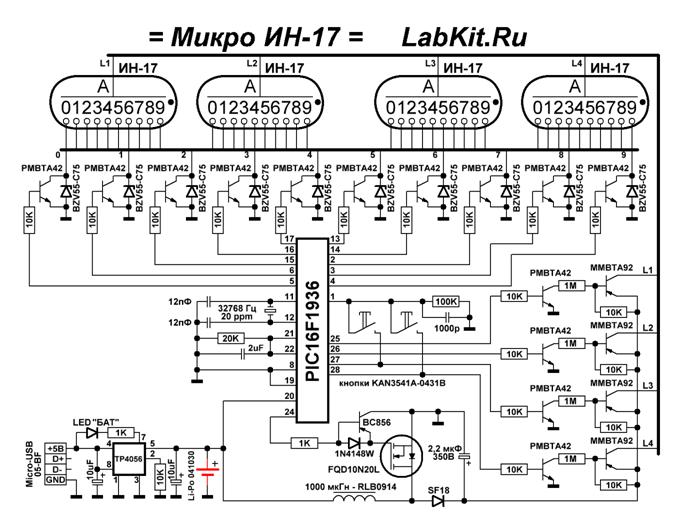

Схема составлена из частей схем часов "Малыш ИН-16" и "Микро ИН-16". Элементная база и особенности работы описаны в соответствующих статьях.

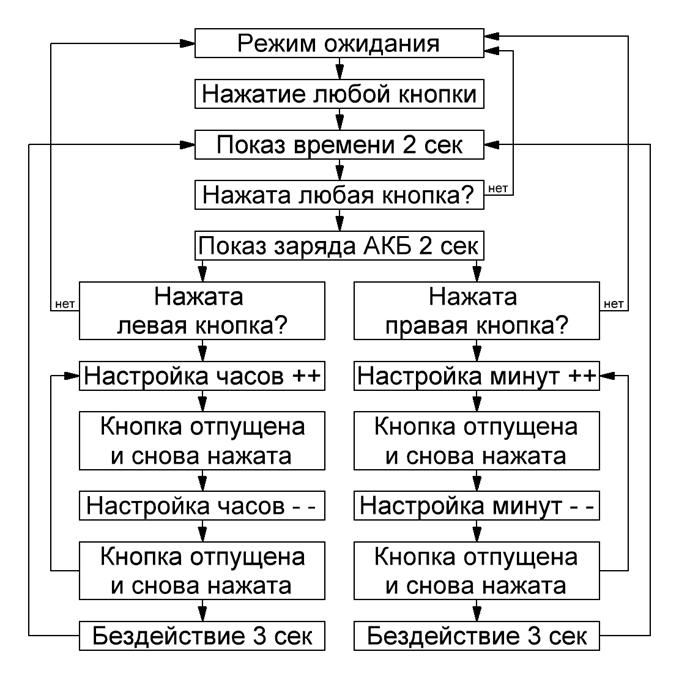

Уменьшен ток потребления в режиме ожидания – 30 мкА. Теперь состояние кнопок (нажатие) в режиме ожидания оценивается 1 раз в секунду и для включения часов может потребоваться удержание кнопки до 1 сек. В рабочем режиме кнопки работают как обычно.

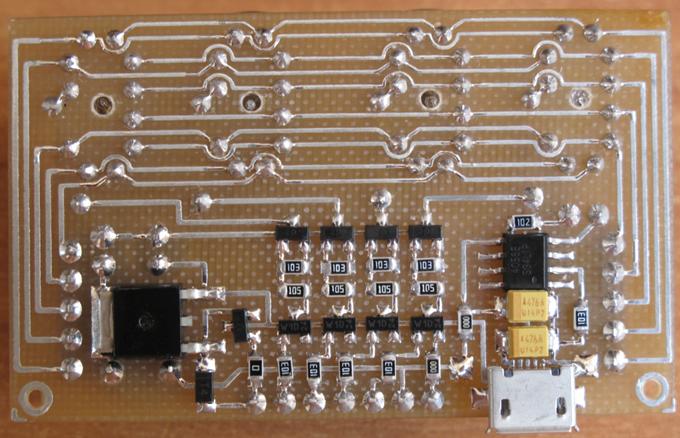

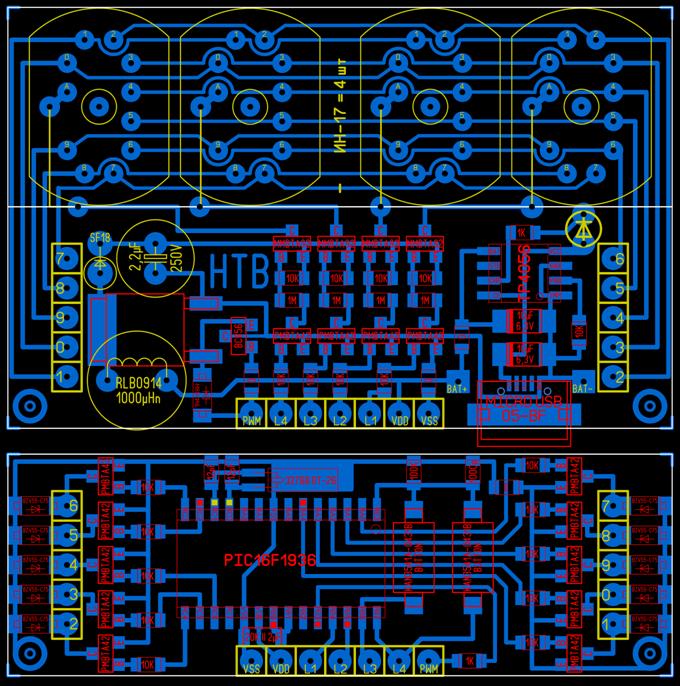

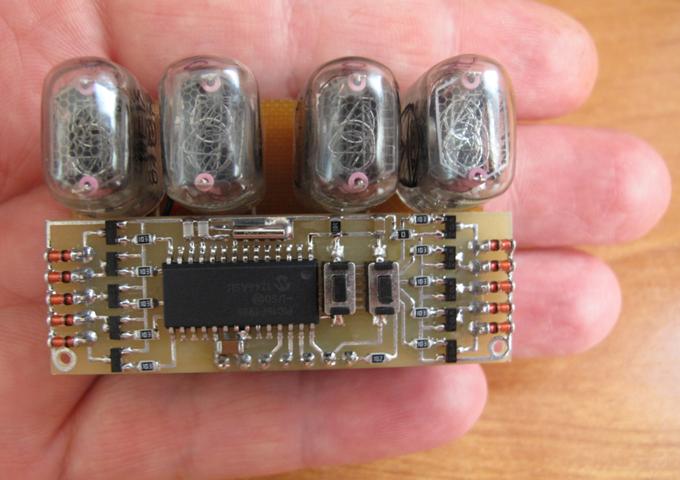

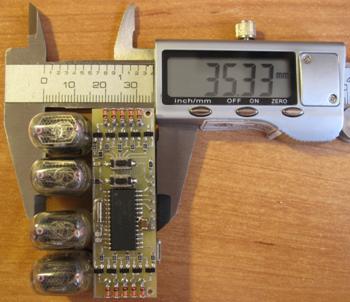

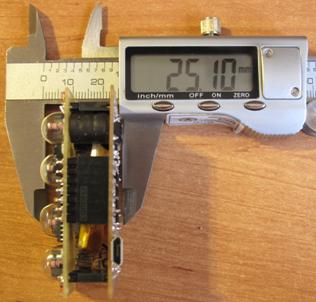

Конструкция компактная, состоит из двух плат. Внешний размер 57*36 мм, высота по высоте ламп – 25 мм. Питание от аккумулятора типоразмера 041030 (200 мА/ч). Аккумулятор расположен между плат. Есть смысл поискать иной аккумулятор с большей ёмкостью, который впишется в габарит свободного места 34*16*11 мм
