Пускорегулирующая аппаратура TeSys E
Контакторы
Контактор –коммутационный аппарат, предназначенный для замыкания и размыкания электрических цепей, способный включать, проводить и отключать токи в нормальных условиях цепи управления, в том числе при рабочих перегрузках.
Компания «Шнейдер Электрик»- специалист в области производства электротехнического оборудования - в том числе контакторов, предлагает новую серию пускорегулирующей аппаратуры – контакторы TeSys E.
Данная серия является полноценной заменой снимаемой с производства гаммы контакторов ПМ12 на токи 100А-250А, которые производились одним из подразделений компании «Шнейдер Электрик» - заводом «УралЭлектроКонтактор» в г. Медногорск, а также контакторов ПМУ на токи от 9А до 95А.
Поскольку основной целью компании является создание и внедрение наиболее оптимальных решений, в 2008 г специалисты «Шнейдер Электрик» приступили к разработке серии высококачественных бюджетных контакторов. Было решено обратиться к инновационным технологиям, реализованным в сериях TeSys F и TeSys D. Новая серия TeSys E разработана на базе знаменитых европейских пускателей серии TeSys F и TeSys D и является их упрощенной модификацией.

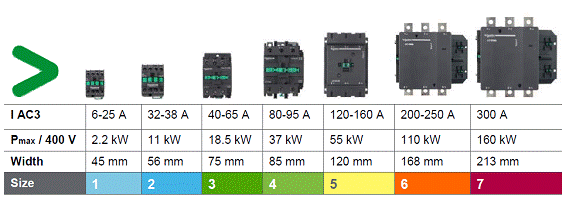

Контакторы TeSys E
Контакторы переменного тока серии TeSys E, предлагаемые компанией
«Schneider - Electric» поставляются в диапазоне от 6 до 300А.
Ø 7 типоразмеров контакторов
Ø от 2.2 кВт до 160 кВт(AC3/400 В)
Ø Ширина от 45 mm (6 A) до 213 mm (300 A)
Ø 3 полюса
Ø Цепь управления –переменный ток
Ø Встроенные доп. контакты
Разновидность
¨ контакторы общего назначения (прямого включения)
¨ реверсивные
¨ пускатели «звезда-треугольник»
Основные технические характеристики
Характеристики | |
Номинальный ток | AC3 : с 6A до 300A |
Температура окружающей среды | при работе: -5°C до +55°C |
Цепь управления(диапазон от 24 до 440В переменного тока) | 50/60 Гц (переменный ток) |
Среднее потребление цепи управления (катушка) | LC1E06...LC1E18 LC1E25...LC1E38 LC1E40...LC1E65 LC1E80...LC1E95 LC1E120...LC1E160 LC1E200...LC1E250 LC1E300 |
Размеры (ширина) | LC1E06…....LC1E25 = 45мм. LC1E40…….LC1E65 = 75мм. LC1E80........LC1E95 = 85мм. LC1E120...LC1E160 = 120мм. LC1E200...LC1E250 = 168мм. LC1E300.................. = 213мм. |
Безопасность | встроенные дополнительные контакты, НЗ «зеркальный» контакт |
Минимальная включающая способность встроенных дополнительных контактов | 5 мА при 17В. |
Механическая износостойкость | LC1E06........LC1E25=10млн. циклов LC1E40........LC1E95=5млн. циклов |
Коммутационная износостойкость (AC3) при Ie (миллионы коммутационных циклов) | LC1E06….......LC1E25 =1.4млн. ком. циклов LC1E32……...LC1E38 =1млн. ком. циклов. LC1E40….…..LC1E95 =0.9млн. ком. циклов. LC1E120…...LC1E300 =0.8млн. ком. циклов |
Примеры расшифровки каталожных номеров
[LC1E3210M5 + LAEN11] + (LRE35)
LC1E 32 10 M5 | Все контакторы серии TeSys E начинаются с индекса"LC1E" (контакторы TeSys E прямого включения). Номинальный ток по категории AC3 (в данном случае = 32 A). Встроенные дополнительные контакты: в данном случае 1 контакт: 1 (NO) + 0 (NC). Цепь управления (катушка включения) индекс M5 = AC 220 V (50 Hz). |
LAE N11 | Все аксессуары начинаются с индекса "LAE". Фронтальные дополнительные контакты; в данном случае 2 контакта: 1 NO + 1 NC. |
LRE | Все тепловые реле перегрузки начинаются с индекса "LRE" |
Аксессуары
 |
Фронтальные дополнительные
блоки мгновенного действия (реф LAEN**)
 |
Комплект для сборки реверсивного контактора (реф LAEM*)
 |
Фронтальный контактный блок с выдержкой времени
для пускателей «Звезда – Треугольник» (1 реф LAETSD)
Клеммный блок для тепловых реле перегрузки (LAEB*)

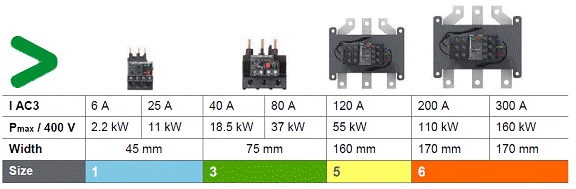

Тепловые реле перегрузки серии TeSys E
Ø 4 типоразмера тепловых реле перегрузки от 0.1 до 333 A
Ø Для всех контакторов TeSys E
Ø Класс 10A
Ø Монтируется прямо под контактором (искл. LRE4*)
Преимущества
Безопасность
Механически связанные контакты и зеркальные дополнительные контакты обеспечивают передачу информации о состоянии пускателя TeSys E, что позволяет обеспечить высокую безопасность. Использование вспомогательных рифленых контактов с эффектом скольжения обеспечивает самоотчистку контактов и бесперебойную обратную связь с программируемыми контроллерами и микропроцессорами, при этом коэффициент надежности составляет 10-8
Защита клемм от непосредственного контакта с токоведущими элементами (IP-2)
Индикация ресурса износа силовых контактов
Надежность
Более 1 миллиона коммутационных циклов силовых контактов
Повышенная устойчивость к ударам и вибрациям
Низкий уровень шума при работе
Высокая устойчивость к российским климатическим условиям
Универсальность
Катушки управления с широким диапазоном напряжения цепи управления
Общие для всей гаммы TeSys E дополнительные контакты и дополнительные блоки с выдержкой времени
Широкий диапазон управляющего напряжения (от 24В до 440В переменного тока)
Экономичность (низкий уровень потребления электроэнергии)
Благодаря конструктивным особенностям катушки управления контакторы TeSys E можно отнести к энергоэффективному типу оборудования. При срабатывании катушка управления в зависимости от мощности контактора потребляет от 70ВА до 800 ВА, а при удержании от 7ВА до 55ВА такая особенность позволяет значительно сократить потребление электроэнергии.
Ценовое позиционирование
Выгодно отличаясь от основных отечественных производителей, контакторы TeSys E остаются доступными для потребителей.
Опыт эксплуатации и продаж
Пускатели TeSys E производятся c 2008 г. и остаются популярными благодаря своей надежности, широким функциональным возможностям и невысокой стоимости. Этот высокотехнологичный продукт уже несколько лет пользуется высоким спросом в Индии, Бразилии, Корее и Китае. Теперь он стал доступным и российскому потребителю.
Наличие на складе
Значительной части продукции присвоен постоянный складской статус.
Высокое качество, доступная цена и оптимальный срок поставки являются залогом успеха новой серии TeSys E.
Вопрос
Если новая гамма TeSys E разработана на базе европейских контакторов серии D и F, за счет чего удалось добиться большой разнице в цене между TeSys E и TeSys D, F?
Ответ
1) Компания «Schneider - Electric» не инвестировала огромные деньги в разработку новой серии TeSys E, было принято мудрое решение обратиться к инновационным технологиям, реализованным в сериях TeSys F и TeSys D и тем самым сэкономить деньги на исследованиях, тестах и разработках. Новая серия TeSys E разработана на базе знаменитых европейских пускателей серии TeSys F и TeSys D и является их упрощенной модификацией.
2) Ограниченность гаммы – при разработки новой серии был сделан упор на самые востребованные применения, например в новой серии, нет контакторов с цепью управления на постоянном токе, а также в серии TeSys E нет такого разнообразия аксессуаров как в сериях TeSys D, F такая стратегия позволила также снизить стоимость предложения TeSys E.
3) Ограниченность сертификатов -(только 6 сертификатов, в том числе ГОСТ) для оптимизации себестоимости продукции было принято решения не сертифицировать продукцию по всем существующим стандартам, сделать упор на основные, в России это, например ГОСТ. Минимизация сертификатов позволило также значительно снизить стоимость предложения TeSys E.
4) Оптимизация производственных процессов за счет дешевой рабочей силы – производство контакторов TeSys E располагаются в Индии, Китае и Бразилии.
5) Огромные объемы производства позволили также значительно снизить себестоимость продукции.
