Игровой комплекс «Спортивный Городок 3»

город»

ПАСПОРТ

Игровой комплекс «Спортивный Городок 3»

Санкт – Петербург

Содержание

1.  Основные сведения об изделии

2.  Основные технические данные

3.  Комплектная ведомость

4.  Свидетельство о приёмке

5.  Свидетельство о консервации

6.  Свидетельство об упаковке

7.  Гарантийные обязательства

8.  Рекламации

9.  Сведения о хранении

10. Сведения о консервации и расконсервации при эксплуатации

11. Учёт неисправностей при эксплуатации

12. Учёт технического обслуживания

13. Сведения о ремонте

14. Рекомендации по монтажу

15. Правила безопасной эксплуатации

16. Инструкция по осмотрам, обслуживанию и ремонтам оборудования

17. Особые отметки

18. Чертежи и схемы

1. Основные сведения об изделии

1.1.  Наименование: Игровой комплекс «Спортивный Городок 3»;

1.2.  Предприятие город»;

1.3.  Артикул :3203

1.4.  Дата выпуска: 30.11.2015г.

1.5.  Создает условия:

- обеспечивающие физическое развитие ребенка,

- развивающие координацию движений, преодоление страха высоты, ловкость и смелость.

2. Основные технические данные

2.1 Размеры комплекса 3600*2700 мм;

2.2 Максимальная высота от уровня поверхности площадки до верхней точки: 2500 мм;

2.3 Климатическое исполнение: зона умеренного климата;

3. Комплектная ведомость

№ п/п	Артикул	Наименование элемента	Кол-во. (шт.)
1	5.0.002	Горка на кубах 900	1
2	5.0.002	Горка на кубах 900	1
3	1.013	Закладная простая 500	15
4	5.1.003	Лестница на пальцах кубич. (левая)	1
5	5.1.004	Лестница на пальцах кубич. (правая)	1
6	2.3.176	Столб М 1530 тип-1	2
7	2.3.177	Столб М 1530 тип-2	1
8	2.3.180	Столб М 1730 тип-3	1
9	2.3.178	Столб М 2130 тип-1	3
10	2.3.179	Столб М 2130 тип-2	1
11	5.1.032	Шест Змейка на пальцах без шайбы 1800	1
12	5.1.159	Штанга простая 520	1
13	5.1.465	Штанга простая с крючком 520	1
14	5.2.049	Боковина рукохода деревянного	2
15	4.2.076	Заглушка фанерная	4
16	4.2.029	Заполнение простое тип-1 (400х600 мм)	4
17	4.2.026	Подлокотник тип-1 (600 мм)	2
18	4.2.030	Подлокотник угловой (738х738мм)	1
19	6.2.038	Подстропильник крыши Спорт городок 1100х1100	2
20	3.2.010	Пол на кубах 1100х1100 тип-1	1
21	4.2.577	Проставка 138х138 лам	8
22	4.2.075	Проставка 138х138 мм	7
23	4.2.408	Проставка тип-2 200х140 мм	2
24	6.2.036	Скат крыши Спорт городок 1100х1100	2
25	6.2.037	Стропила крыши Спорт городок 1100х1100	2
26	5.2.041	Ступень лестницы верхняя 570	1
27	5.2.045	Ступень лестницы нижняя 590	3
28	4.3.004	Доска 630	9
29	198	Болт DIN 933 М10х100	8
30	4	Болт DIN 603 М6х30	30
31	3	Болт DIN 603 М6х25	10
32	294	Саморез сантех. 76х6 с буром	4
33	213	Гайка DIN 1587 М06 колпачковая	20
34	170	Шайба DIN 9021 D06	72
35	17	Болт DIN 912 М10х35	10
36	253	Уголок 60х60 с покрытием	10
37	6	Болт DIN 603 М6х40	2
38	186	Шуруп DIN 571 М6х80 сантех.	24
39	24	Гайка DIN 934 М06	44
40	168	Шайба DIN 125 М10	9
41	74	Кубик пласт. зеленый	50
42	48	Колпачок пласт. для болта М10 дек. составной, белый	12
43	75	Кубик пласт. красный	50
44	73	Кубик пласт. желтый	50
45	53	Колпачок пласт. для болта М6 дек. составной, белый	26
46	46	Канат д/лазания L-2,5 м, ф 30 мм	1

4. Свидетельство о приемке

Игровой комплекс «Спортивный Городок 3», Артикул 3203, соответствует ГОСТ Р 52168-2012, ГОСТ Р 52169-2012 и признан годным к эксплуатации.

выпуска:30.11.2015

____________ ___________________

Личная подпись Инициалы, фамилия

5. Свидетельство о консервации

Игровой комплекс «Спортивный Городок 3» артикул КГ-3203

(наименование изделия)

Артикул 3203 подвергнуто консервации на ___________

_________Консервации не подвергалось_______________________

(наименование предприятия, проводившего консервацию согласно требованиям нормативных документов)

Дата консервации ____________________

Срок консервации ____________________ М. П.

Консервацию произвел ___________............................(Ф И О.)

подпись

6. Свидетельство об упаковке

Игровой комплекс «Спортивный Городок 3» артикул КГ-3203

(наименование изделия)

_________________ город»______________________ (наименование предприятия, проводившего упаковку)

согласно требованиям нормативных документов

Дата упаковки: 30.11.2015

МП.

Упаковку произвел _____________ (Ф. И. О.)

(подпись)

7. Гарантийные обязательства

7.1 Изделия не подлежат обязательной сертификации;

7.2 Гарантия на изделие действует в течение 24 месяцев, со дня поставки при обязательном условии соблюдения правил монтажа и эксплуатации.

7.3 Если в течение гарантийного срока будут выявлены дефекты изделия, завод-изготовитель обязуется устранить обнаруженные дефекты в течение сорока дней с момента получения гарантийной рекламации.

7.4 Гарантии завода-изготовителя не распространяются на дефекты, возникшие вследствие:

-неправильного хранения и обслуживания;

-использования изделия не по назначению;

-недостаточного или (и) неправильного монтажа;

-несоблюдения технических инструкций завода-изготовителя, касающихся монтажа, сборки, пуска и эксплуатации.

8. Рекламации

В случае обнаружения дефектов или поломок игрового комплекса в период гарантийного срока по вине изготовителя (поставщика) составляется Акт-рекламация

Акт-рекламация должен содержать:

-наименование детского игрового оборудования, Артикул и дату выпуска:

- дату получения, монтажа и ввода в эксплуатацию;

общее число часов работы;

сведения об имевшихся неисправностях.

Детали, вышедшие из строя и послужившие причиной поломки детского иг­рового оборудования, должны быть сохранены до приезда представителя изготовителя.

9 Сведения о хранении

Дата	Условия хранения изделия	Должность ФИО и подпись ответствен­ного лица
Установка на хранение	Снятие с хранения

10 Сведения о консервации и расконсервации при эксплуатации

Дата консервации	Дата расконсервации	Наименование организации, проводившей консервацию (расконсервацию)	Должность ФИО и подпись Ответственного лица

11. Учет неисправностей при эксплуатации.

Дата проверки или отказа изделия, его составной части или элемента конструкции	Характер (внешнее проявление) неисправности и замечания по техническому состоянию	Принятые меры по устранению неисправности (расход ЗИП, направление Акта-рекламации)	Должность, ФИО и подпись ответственного лица	Примечание

12 Учет технического обслуживания

Дата	Замечания по техническому состоянию	Наименование проведенных работ	Должность, ФИО и подпись ответственного лица

13. Сведения о ремонте

Наименование составной части изделия или элемента конструкции	Основание для проведения ремонта	Дата	Количество времени наработки до ремонта	Наименова­ние организации, проводившей ремонт	Должность, инициалы, фа­милия и подпись ответственного лица
Постав­лено в ремонт	Выход из ремонта

14. Рекомендации по монтажу детского игрового оборудования:

14.1.Монтаж игрового оборудования должен проводиться силами специализированных организаций, располагающих необходимой материально-технической базой и квалификацией.

ВНИМАНИЕ! Завод-изготовитель не берет на себя ответственности за возникшие в ходе транспортировки или монтажа механических повреждений, а также за ущерб, обусловленный игнорированием правил установки оборудования.

14.2. Установка оборудования проводится на ровной площадке свободной от насаждений, с предварительно подготовленным ударопоглощающим покрытием, размеры которой обеспечивают зону безопасности в соответствии с ГОСТ Р 52168-2012, 52169-2012.

14.3. Перед началом монтажа необходимо:

- Получить у производителя техническую документацию

- изучить документацию;

- законсервированные поверхности - расконсервировать;

- определить качество грунта перед установкой и выбрать способ монтажа основания под оборудование

-при проведении монтажных работ соблюдать требования безопасности;

15. Правила безопасной эксплуатации игрового оборудования

15.1  Оборудование представляет собой модульную конструкцию.

15.2  Оборудование на детских игровых площадках без постоянного наблюдения оперативным персоналом. Поэтому, для безопасной эксплуатации, владелец должен производить регулярный визуальный осмотр ежедневно.

15.3  Если во время осмотра обнаружатся какие-то неполадки, то они должны быть немедленно устранены, а если это невозможно, то оборудование должно быть закрыто для детей.

15.4  Поверхность игровой площадки не должна содержать посторонних предметов, острых элементов, выступов и травмирующих включений.

15.5  Материалы поверхности игровой площадки с низкими ударопоглощающими свойствами используют только вне области приземления.

15.6  Срок службы изделия при надлежащей эксплуатации и обслуживании до 5 лет.

16. Инструкция по осмотрам, обслуживанию и ремонтам оборудования

16.1  Регулярный визуальный осмотр детского игрового оборудования необходимо проводить ежедневно. При ежедневном осмотре проверяют прочность деревянных конструкций, а также узлы крепления.

16.2  Функциональный осмотр детского игрового комплекса необходимо проводить один раз в три месяца. При функциональном осмотре проверяют устойчивость конструкции, степень износа узла шарнира, прочность узлов крепления, износ фанерного пола.

16.3  Ежегодный основной осмотр проводят с периодичностью 12 месяцев.

17. Особые отметки

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

18. Чертежи и схемы

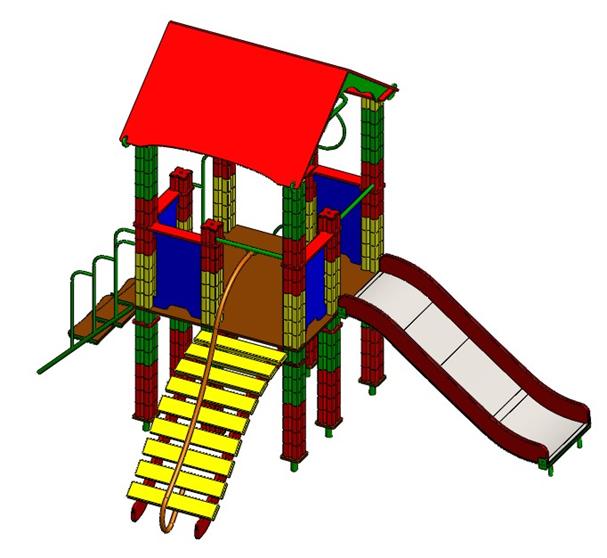

Рис. 1: Внешний вид игрового комплекса «Спортивный Городок 3»

3203 ИК "СГ-3" - схема сборки

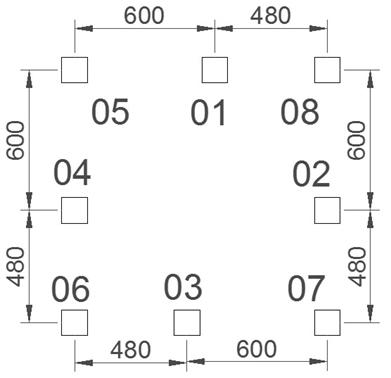

1. Разметка закладных

В соответствии со схемой (см. рис.). Размеры указаны по центрам столбов.

2. Установка закладных

Закладные бетонируются в соответствии со схемой.

3. Сборка

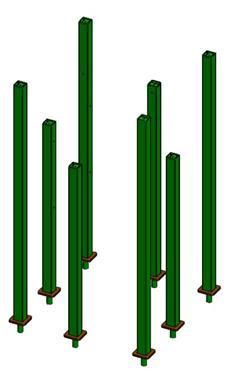

3.1. На столбы 1-8 надеть по одной проставке (138х138) (рис.1).

Рис. 1

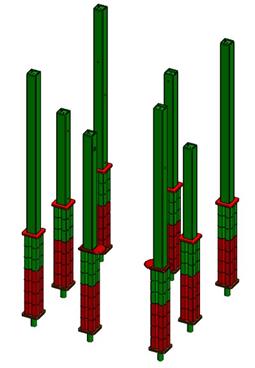

3.2. На столбы 1 – 8 надеть по 7 кубиков + по 1 проставке (на столбы 3 и 7 по удлиненной проставке) (рис.2).

Рис.2

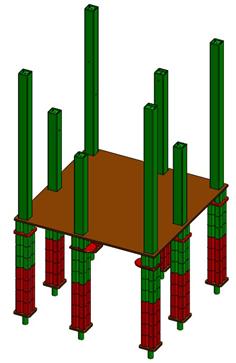

3.3. На столбы 1 – 8 надеть по одному кубику. Установить пол из ламината (шершавой стороной вверх) (рис. 3).

Рис. 3

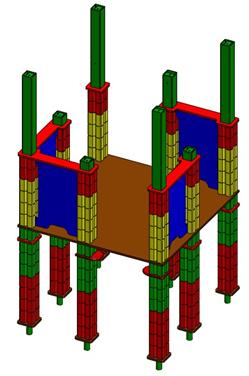

3.4 На столбы 1-8 надеть по 6 кубиков. Между столбами 2 – 7, 1 – 8, 5 – 4, 4 – 6 установить фанерные заполнения. Сверху установить подлокотники (на столбы 4-5-6 установить угловой подлокотник). На столб 5 надеть одну проставку (рис. 4).

Рис. 4

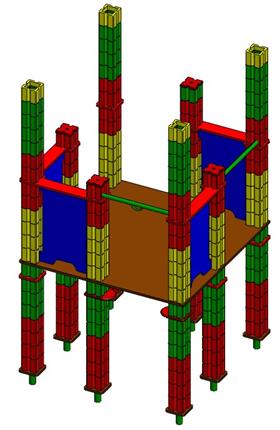

3.5. На столбы 5, 6 надеть по 7 кубиков. Между столбами 3 – 7 и 2 – 8 установить стяжку под канат и стяжку для горки соответственно, просверлив грань кубика сверлом d32 мм. На столб 4 надеть 1 кубик, на столб 1 надеть 3 кубика и зафиксировать их фанерной заглушкой + болт din 912x45 мм + шайба + пластиковый колпачок. Кубики столбов 2,3 зафиксировать сверху фанерной заглушкой + болт din 912x45 мм + шайба + пластиковый колпачок. На столбы 7,8 надеть еще по 6 кубиков (рис. 5 -8).

Рис. 5

Рис. 6

Рис. 7

Рис. 8

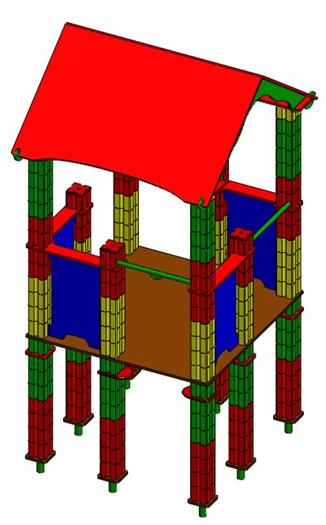

3.6. В горизонтальные пазы стропила установить основания крыши. В наклонные пазы стропила установить скаты крыши и закрепить саморезами. Скаты крыши и стропила зафиксировать между собой с помощью мебельных уголков и болтов М6х25+шайба+гайка+пластиковый колпачок. Закрепить крышу к столбам с помощью болтов din 912x45 + шайба + пластиковый колпачок (рис. 9-11).

Рис. 9

Рис. 10

Рис. 11

3.7 После установки боковин рукохода между проставкой и полом комплекса, закрепить сантехническими саморезами 80мм + шайба + колпачок первую и последнюю ступень рукохода.

Закрепить саморезами 80мм оставшиеся ступени рукохода.

Рукоход крепится к ламинированному полу с помощью мебельных уголков и болтом М6х30+шайба+гайка+пластиковый колпачок.

К фанерному основанию рукохода прикрутить мебельный уголок с внутренней стороны. Канат крепится к стяжке хомутом (рис. 12-13).

Рис. 12

Рис. 13

3.8. Ступени (шершавой стороной вверх) лестницы крепятся к уголкам с помощью болтом М6х25+гайка+колпачковая гайка.

Лестница крепится к столбам болтами DIN 912/45 (рис. 13).

Рис. 13.

3.9 Между столбами 1-5 установить шест "Змейка" и зафиксировать в отверстиях столбов болтами дин 912/45.

3.10. К полу между столбами 2 и 8 установить горку и зафиксировать болтами М6х30+шайба+гайка к ламированному полу.

3.11. К основанию фанерного рукохода прикрутить мебельные уголки и под них вбить закладные. Приварить основания к закладным.
