Если сохранился временный знак, то для контроля проверяют расстояние между знаками: оно должно быть равно линейному элементу редукции. Знак окапывают или ставят вокруг него небольшую ограду.

Для исполнительных съемок необходимо координаты пунктов строительной сетки иметь в государственной системе координат. Поэтому далее осуществляется привязка двух пунктов сетки 28 и 29 к пунктам государственной полигонометрии. Для привязки возможно применение метода засечек, полярных координат. Рассмотрим на примере пункта 28: устанавливаем теодолит в п. п. II и ориентируем трубу по направлению п. п.II - п. п.I. наводим трубу на п.28 и измеряем горизонтальный угол и расстояние п. п.II - п.28. Зная координаты пунктов полигонометрии и измеренные расстояние и угол, можно, решив прямую геодезическую задачу, определить координаты пункта 28.

3 Проект нивелирной сети строительной площадки

Основное назначение высотной сети на строительной площадке – служить исходной основой разбивок и установки конструкций по высоте.

Для обеспечения строительства сложной системы коммуникаций требуют, чтобы предельная ошибка в отметке репера в наиболее слабом месте исходного пункта не превышала ± 30 мм. В нивелировании с. к.о. принимают в 2,5 – 3 раза меньше предельной. Тогда с. к.о. слабого репера сети должна быть не более ±10 мм.

В курсовой работе высотная основа проектируется двухступенчатой. По внешнему контуру проектируется замкнутый ход I ступени, опирающийся на исходный репер государственного нивелирования. Отметки заполняющих пунктов сетки определяются из нивелирования II ступени. Проектная схема высотного обоснования представлена в

При нивелировании короткими лучами измерение превышений на станции производят по следующей методике. Устанавливают нивелир по середине между рейками с точностью 10-30 см (иногда 1-2 см). Отсчеты по рейкам берут в следующей последовательности:

1 горизонт: задняя основная → передняя основная → передняя дополнительная → задняя дополнительная;

2 горизонт: передняя основная → задняя основная → задняя дополнительная → передняя дополнительная.

Ходы нивелирования могут быть как замкнутыми, так и разомкнутыми.

Так как сеть создается в две ступени, то средняя квадратическая ошибка отметки репера в наиболее слабом месте сети:

m2н=m2hI+m2hII,

где mhI – СКО отметок реперов первой ступени,

mhII – СКО отметок реперов второй ступени.

3.1 Проектная схема высотного обоснования строительства

Оценим точность создаваемой нивелирной сети.

Известно, что СКО отметки любого репера в ходе может быть найдена по формуле:

mh = µ*,

где µ - СКО километра хода,

L – расстояние от исходного до определяемого репера в километрах.

По значению µ подбирается класс нивелирования:

и ,

где - расстояние от исходного репера RpI до слабого репера № 21 в км,

- расстояние от репера 25 первой ступени до слабого репера № 27 в км в выбранном ходе.

, ,

следовательно, нивелирование первой ступени следует выполнять по программе III класса, второй степени - IV класса, что обеспечит получение отметок слабых реперов в сети с допустимой предельной ошибкой не более 30 мм.

Нивелирование III класса производится в прямом и обратном направлениях в виде замкнутого хода, опирающегося на исходный репер государственного нивелирования RpI с отметкой 110,00 м. При этом возможно применение таких инструментов как нивелиров с уровнем Н-05, Н1, Н2, НА-1, а так же нивелиров с компенсатором Н-3К, Ni-007 и др. Используются шашечные и штриховые рейки. Приборы исследуют и поверяют с целью установления их пригодности для нивелирования III класса, приведения в рабочее состояние и определения постоянных.

Нормальная длина визирного луча 75 м. А т. к. сторона сетки составляет 144 м, то необходимо использование связующих точек. Неравенство плеч на станции не более 2 м, а накопление по секции не более 5 м.

Наблюдения на станции выполняют способом «средней нити» (нивелир без плоскопараллельной пластинки).

На каждой станции выполняем контроль наблюдений. Необходимо соблюдать следующие допуски:

1) отсчет по средней нити по черной стороне каждой рейки не должен расходиться более чем на 3 мм с соответствующей полусуммой отсчетов по дальномерным нитям;

2) расхождения между значениями превышения, полученными по черной и красной сторонами реек, не должны быть более 3 мм с учетом разности высот пары реек.

После выполнения нивелирования по секции сравниваем между собой значения превышений, полученных из прямого и обратного ходов, которые не должны превышать mh = 10 =21,9мм.

Далее выполняем нивелирование IV класса по внутренним пунктам сетки в прямом направлении способом «средней нити» или способом «совмещения» (нивелир с плоскопараллельной пластинкой и инварными рейками). Его производят с использованием глухих нивелиров с уровнем или компенсатором, удовлетворяющих следующим требованиям:

·  увеличение трубы не менее 25 крат;

·  цена деления контактного уровня не менее 30;

·  ошибка самоустановки линии нивелирования у нивелиров с компенсатором не более 0,5².

·  Применяют нивелиры с уровнем Н-3, НB, NI/30 а также с компенсатором Н-3К, НС3, НС4.

При нивелировании применяют трехметровые рейки.

Нивелиры и рейки проверяют и исследуют с целью установления их пригодности для нивелирования IV класса, приведения их в рабочее состояние и определения постоянных.

Порядок наблюдений на станции по средней нити:

1)  отсчет по черной стороне задней рейки;

2)  отсчет по черной стороне передней рейки;

3)  отсчет по красной стороне передней рейки;

4)  отсчет по красной стороне задней рейки.

Расстояний от нивелирования до реек отсчитывают по дальномерным нитям по черной стороне. Расхождение значений превышений на станции, определяемых по черной и красной стороне реек допускается до 5 мм.

Невязки в полигонах и по линиям допускают не более 20 .

По мере завершения нивелирования по секциям регулярно заполняют ведомость превышений установленной формы.

Заключение

Выполнив данную работу, можно сделать следующие выводы:

1. по собранной информации о топографо-геодезической изученности и физико-географическом описании района работ были утверждены типы центров 5 г. р. и 6 г. р, выбрана методика ведения работ и т. п.

2. При создании плановой разбивочной основы и выполнении разбивочные работы была произведена оценка точности угловых и линейных измерений с выбором соответствующих инструментов:

• для создания строительной сетки была построена методом редуцирования;

• вынос исходных направлений выполнен от пунктов плановой сети (полигонометрии) полярным способом с помощью теодолита Т30 и рулетки (или светодальномера);

• вынос точек пересечения основных осей здания осуществлялся способом прямоугольных координат с использованием теодолита типа ТЗО и светодальномера, так как они обеспечат полученной точности: точность построения прямых углов и откладывание линейных элементов разбивки с относительной СКО не более 1/4200;

• для определения точных координат пунктов строительной сетки был выбран метод полигонометрии, при этом СКО измерения углов будет равна 2", а относительная СКО стороны сетки = считается ошибкой слабой стороны сетки., согласно заданной точности будем использовать теодолиты Т2, 2Т2 и светодальномер или им равноточный электронный тахеометр.;

3. Высотная основа создана нивелированием III класса и доведена до необходимой плотности нивелированием IV класса.

Используемая литература

1)  Инструкция по нивелированию I, II, III и IV классов/ И 57 Главное управление геодезии и картографии при Совете Министров СССР. – М.: Недра, 1990. – 167 с.: ил;

2)  Курс лекций по прикладной геодезии 3-4 курс;

3)  , , Конусов геодезия: Основные методы и принципы инженерно-геодезических работ. Учебник для вузов.-М.:Недра 1981, с.438;

4)  Методические указания к курсовому проекту «Геодезические работы при проектировании, строительстве и эксплуатации промышленного предприятия» (для студентов IV курса специальности «Прикладная геодезия»). Пермь, Ротапринт ПГТУ, 1993;

5)  Руководство по оформлению пояснительных записок курсовых и дипломных проектов, отчетов по практике и лабораторных работ: метод. указания / Сост. , ; Перм. гос. техн. ун-т.- Пермь,2004.-25с;

6)  http://ru. wikipedia. org/wiki/Пермский_край.

Типы центров для закрепления пунктов триангуляции и полигонометрии

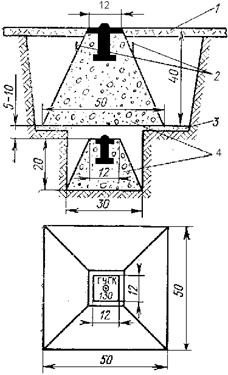

Размеры даны в см Центр пункта нивелирования, триангуляции, полигонометрии, трилатерации 1 и 2 разрядов в районах сезонного промерзания грунта. Тип 5 г. р. 1 - асфальт и поверхность земли, очищенная от дерна; 2 - металлические скобы; 3 - слой цеметного раствора в 3 см; 4 - бетонные монолиты в виде усеченной черырехгранной пирамиды
