Шахтные вентиляторы (стр. 23 )

9. , , Аэрология горных предприятий: Учебник для вузов.– 3-е изд., пе - рераб. и доп. – М.: Недра, 1987. – 421с.

10. Вентиляторы для рудников и шахт Северо–

Востока СССР. – Магадан: Кн. изд-во, 1970. – 80 с.

11. Шахтные вентиляторные установки: Спpавочник / Г. А.

Бабак, pов, и дp. – М.: Недpа, 1982.

12. Вентиляция подземных выработок при их сооружении. – М.: МГИ, 1967. –156 с.

Приложение I

Аэродинамические характеристики осевых, центробежных главных вентиляторов и вентиляторов местного проветривания

Рис. I. 1. Аэродинамические характеристики вентиляторов ВМ-3М

и ВМ-4М

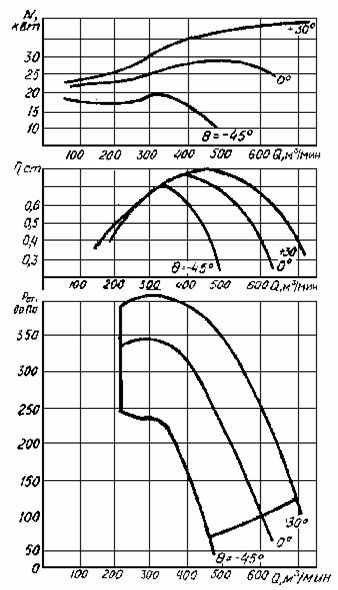

Рис. I. 2. Аэродинамические характеристики вентилятора ВМ-5М

Рис. I. 3. Аэродинамические характеристики вентилятора ВМ-6М

Рис. I. 4. Аэродинамические характеристики вентилятора ВМ-8М

Рис. I. 5. Аэродинамические характеристики вентилятора ВМ-12М

Рис. I. 6. Аэродинамические характеристики вентилятора ВМ-12А

Рис. I.7. Аэродинамические характеристики вентилятора ВЦ-7

Рис. I.8. Аэродинамические характеристики вентилятора ВЦ-9

Рис. I. 9. Аэродинамические характеристики вентиляторов

ВКМ-200А, ВМП-3М и ВМП-5

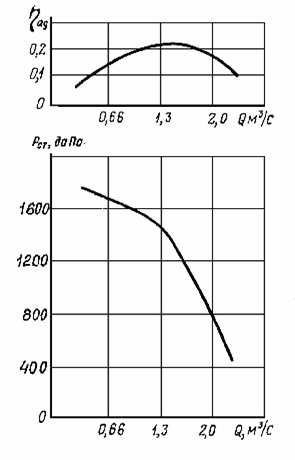

Рис. I. 10. Аэродинамические характеристики вентилятора ВМП-4

Рис. I. 11. Аэродинамические характеристики вентилятора ВМП-6

Рис. I. 12. Аэродинамические характеристики вентилятора

ВОД-11М

Рис. I. 13. Аэродинамические характеристики вентилятора

ВОД-16

Рис. I. 14. Аэродинамические характеристики вентилятора

ВОД-18

Рис. I. 15. Аэродинамические характеристики вентилятора

ВОД-21М

Рис. I. 16. Аэродинамические характеристики вентилятора

ВОД-30М

Рис. I. 17. Аэродинамические характеристики вентилятора

ВОД-40

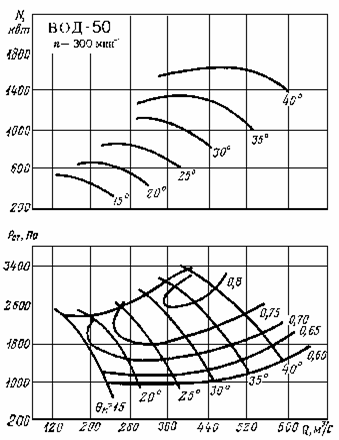

Рис. I. 18. Аэродинамические характеристики вентилятора

ВОД-50

Рис. I. 19. Аэродинамические характеристики вентилятора

ВОКД-1,0

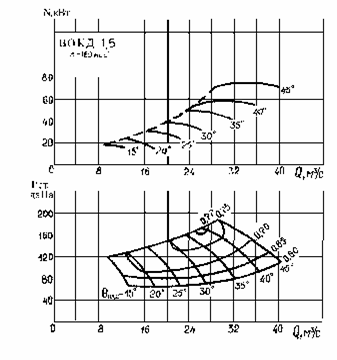

Рис. I. 20. Аэродинамические характеристики вентилятора

ВОКД-1,5

Рис. I. 21. Аэродинамические характеристики вентилятора

ВОКД-1,5

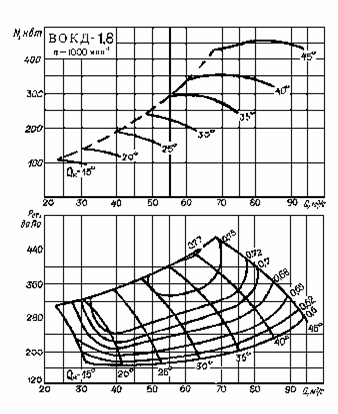

Рис. I. 22. Аэродинамические характеристики вентилятора

ВОКД-1,8

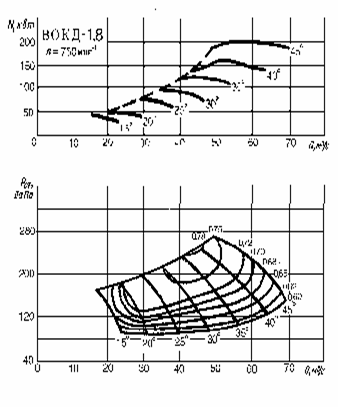

Рис. I. 23. Аэродинамические характеристики вентилятора

ВОКД-1,8

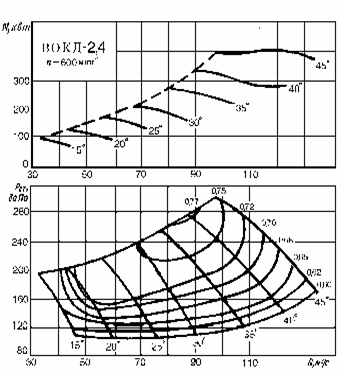

Рис. I. 24. Аэродинамические характеристики вентилятора

ВОКД-2,4

Рис. I. 25. Аэродинамические характеристики вентилятора

ВОКД-2,4

Рис. I. 26. Аэродинамические характеристики вентилятора

ВОКД-3,0

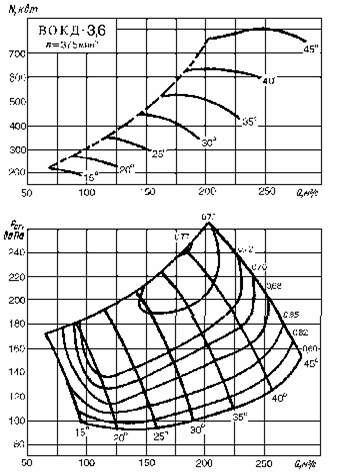

Рис. I. 27. Аэродинамические характеристики вентилятора

ВОКД-3,6

Рис. I. 28. Аэродинамические характеристики вентилятора

ВОКД-3,6

Рис. I. 29. Аэродинамические характеристики вентилятора

ВОКР-1,8

Рис. I. 30. Аэродинамические характеристики вентилятора

ВОКР-18

Рис. I.31 . Аэродинамические характеристики вентилятора

ВЦПД-8

Рис. I.32 . Аэродинамические характеристики вентилятора

ВЦ-11М

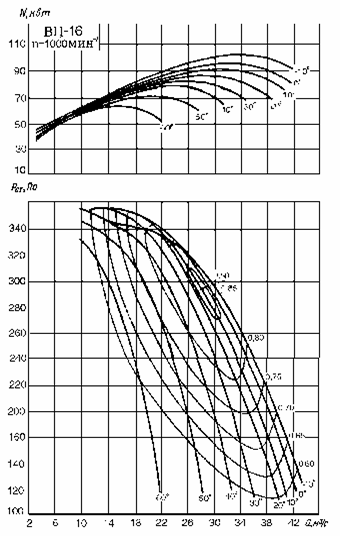

Рис. I.33 . Аэродинамические характеристики вентилятора

ВЦ-16

Рис. I.34 . Аэродинамические характеристики вентилятора

ВЦ-25

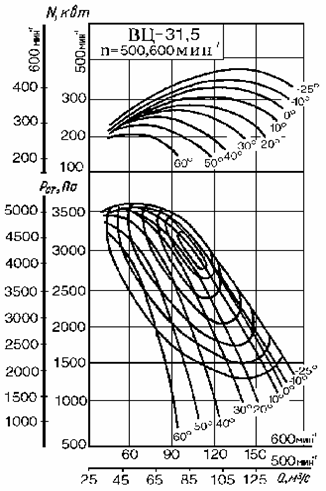

Рис. I.35 . Аэродинамические характеристики вентилятора

ВЦ-31,5

Рис. I.36 . Аэродинамические характеристики вентилятора

ВЦЗ-32

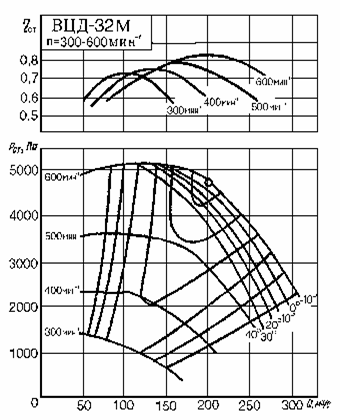

Рис. I.37 . Аэродинамические характеристики вентилятора

ВЦД-32М

Рис. I.38 . Аэродинамические характеристики вентилятора

ВЦД-40

Рис. I.39 . Аэродинамические характеристики вентилятора

ВРЦД-4,5

Рис. I.40 . Аэродинамические характеристики вентилятора

ВЦД-47 "Север"

Рис. I.41 . Аэродинамические характеристики вентилятора

ВЦД-47У-Р

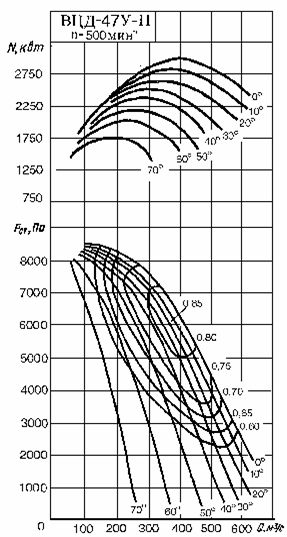

Рис. I.42 . Аэродинамические характеристики вентилятора

ВЦД-47У-Н

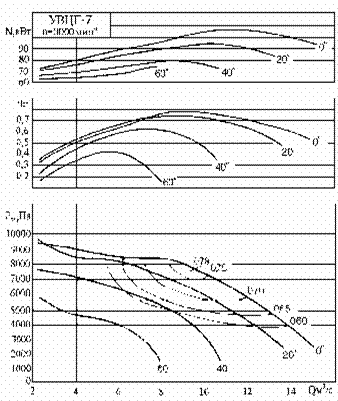

Рис. I.43 . Аэродинамические характеристики вентилятора

УВЦГ-7

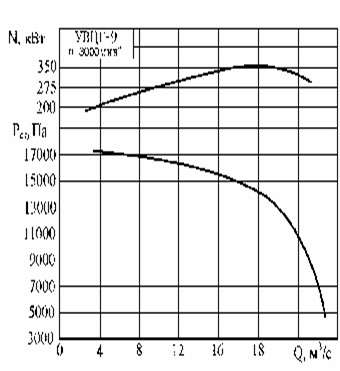

Рис. I.44 . Аэродинамические характеристики вентилятора УВЦГ-9

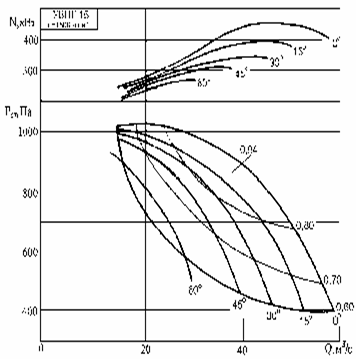

Рис. I.45 . Аэродинамические характеристики вентилятора УВЦГ-15

Приложение II

Технические характеристики

осевых, центробежных главных вентиляторов и вентиляторов местного проветривания

Таблица II.1

Техническая характеристика вентиляторов местного проветривания

Параметры	Вентиляторы
ВМ-3М	ВМ-4М	ВМ-5М	ВМ-6М	ВМ-8М	ВМ-12М	ВМ-12А
Диаметр рабочего колеса, мм	300	400	500	600	800	1200	1200
Производительность, м3/мин	42 - 100	50 - 155	100 - 280	140 - 480	240 - 780	600 - 1900	600 - 1900
Статическое давление, даПа	100 - 40	145 - 70	240 - 60	340 - 75	420 - 80	380 - 80	300 - 80
Скорость вращения, мин –1	3000	3000	3000	3000	3000	1500	1500
Статический КПД в рабочей зоне	0,70	0,72	0,75	0,76	0,80	0,72	0,72
Способ регулирования	не регул. ир.	не регулир.	НА	НА	НА	НА	3 сменных венца
Давление сжатого воздуха, МПа	–	–	–	–	–	–	–
Расход сжатого воздуха, м3/мин	–	–	–	–	–	–	–
Мощность двигателя, кВт	2,2	4,0	5,0 - 13,0	10,0 - 24,0	52,0	110,0	110,0
Напряжение питания , В	220/380	220/380	220/380	220/380	220/380	220/380	220/380
Масса, кг	80,0	140,0	250,0	350,0	750,0	2300,0	2200,0

Окончание табл. I1.1
