1 – корпус; 2 – рукоятка переключателя питания; 3 – лампа индикации питания;
4 – кронштейн; 5 – кабельный ввод
На лицевой стенке блока расположены: - рукоятка переключателя «ПИТАНИЕ» 2 и лампа индикации питания – 3.
Для подключения заземляющего проводника имеется внешний зажим с болтом.
БУП стационарно размещается около ПЛС в пределах длины кабелей – 5 метров.
БУП подключается к сети питания 220 В; 50 Гц. В процессе эксплуатации установки БУП находится во включённом состоянии.
2.5 Комплект кабелей
В состав комплекта ПЛС входят кабели 1 и 2. Кабели изготавливаются в брызгозащищённом исполнении, разъёмы загерметизированы. На корпусах разъёмов нанесена маркировка, соответствующая обозначению разъёма по схеме электрической общей МАСБ 634228.001-01Э6.
Жилы кабелей, предназначенные для подключения в соединительных коробках замаркированы в соответствии со схемой электрической общей МАСБ 634228.001-01Э6. Длина постоянно присоединённого к ПУ кабеля может быть изменена в зависимости от конкретной задачи, решаемой при защите объекта, и оговорена в договоре поставки.
2.6 Маркировка
2.6.1 Маркировка ПЛС включает следующие сведения:
· наименование предприятия-изготовителя;
· сокращённое наименование РУП – РУП20-1/Э2Н. У1.Ех –СТРАЖ;
· обозначение РУП по конструкторскому документу – МАСБ 634228.001-01
· обозначение ПЛС по конструкторскому документу – МАСБ 634263. 001;
· максимальное рабочее давление – 1 МПа;
· расход воды или водного раствора пенообразователя;
· напряжение питания – 12 В;
· степень защиты от внешних воздействий – IP54;
· заводской номер ПЛС и год выпуска;
2.6.2 Маркировка БУП включает следующие сведения:
· наименование предприятия-изготовителя;
· сокращённое наименование РУП – РУП20-1/Э2Н. У1.Ех –СТРАЖ;
· обозначение РУП по конструкторскому документу – МАСБ 634228. 001-01;
· обозначение БУП по конструкторскому документу – МАСБ 425530. 002;
· обозначение уровня и вида взрывозащиты, температурный класс - 1Exd[ib]IIBT5;
· указание температурного диапазона окружающей среды - -40°C< ta < + 40°C;
· напряжение питания – 220 В; 50 Гц.
· степень защиты от внешних воздействий – IP55
· заводской номер БУП и год выпуска;
На лицевой стенке блока расположена табличка, указывающая, что крышка не должна открываться, когда электрооборудование находится под напряжением.
Рядом с соответствующим вводом кабеля на нижней стенке блока указан адрес подключаемой электрической цепи, а возле вводов с искробезопасными цепями указаны параметры этих цепей.
2.6.3 Маркировка ПУ включает следующие сведения:
· наименование предприятия-изготовителя;
· сокращённое наименование РУП – РУП20-1/Э2Н. У1.Ех –СТРАЖ;
· обозначение РУП по конструкторскому документу – МАСБ 634228. 001-01;
· обозначение ПУ по конструкторскому документу – МАСБ 425110. 001;
· обозначение уровня и вида взрывозащиты, температурный класс - 1ExibIIBT5;
· указание температурного диапазона окружающей среды - -40°C< ta < + 40°C;
· электропараметры искробезопасных цепей – Ui=16В; Ii=0,1А;
· степень защиты от внешних воздействий –IP54;
· заводской номер ПУ и год выпуска.
2.6.4 Маркировка приводов пожарного лафетного ствола включает следующие сведения:
· наименование предприятия-изготовителя;
· наименование и обозначение приводов Х или Y: соответственно МАСБ 303254. 004 или МАСБ 303254. 004-01;
· обозначение Пр Х или Пр Y по конструкторскому документу –соответственно;
· обозначение уровня и вида взрывозащиты, температурный класс - 1ExdIIBT5;
· степень защиты от внешних воздействий –IP54;
· указание температурного диапазона окружающей среды - -40°C< ta < + 40°C;
· заводской номер Пр Х или Пр Y соответственно и год выпуска;
2.6.5 Маркировка датчиков углового положения пожарного лафетного ствола включает следующие сведения:
· наименование предприятия-изготовителя;
· сокращённое наименование датчика Х или Y: - ДУП Х или ДУП Y соответственно;
· обозначение ДУП Х или ДУП Y по конструкторскому документу – МАСБ 001200. 01 или МАСБ 001200. 01-01 соответственно;
· обозначение уровня и вида взрывозащиты, температурный класс - 1ExibIIBT5;
· электропараметры искробезопасных цепей – Ui=12В; Ii=0,01А;
· указание температурного диапазона окружающей среды - -40°C< ta < + 40°C;
· степень защиты от внешних воздействий –IP54;
· заводской номер Дуп Х или ДУП Y соответственно и год выпуска.
3 ОПИСАНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ
Взрывозащищённость электротехнических устройств, входящих в состав установки, обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1099 (МЭК 60079-1-98), «искробезопасная электрическая цепь» уровня «ib
3.1 Блок управления приводами
3.1.1 Взрывозащищённость БУП обеспечивается заключением электрических компонентов во взрывонепроницаемую оболочку из алюминиевого сплава, которая выдерживает давление взрыва внутри неё и исключает передачу взрыва в окружающую взрывоопасную среду (см. рисунок 7).

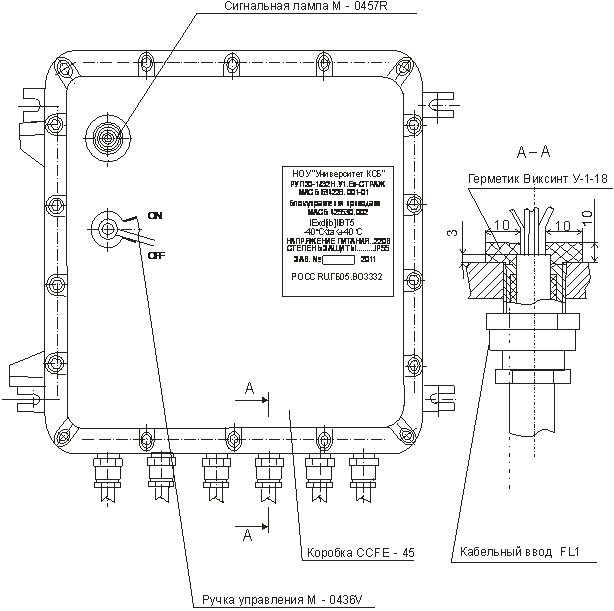

Рисунок 7 – Средства взрывозащиты блока управления приводами
В качестве оболочки применена коробка типа ССFЕ-45 (фирма «COR. TEM S. p.A»), параметры взрывонепроницаемого соединения которой соответствуют требованиям
ГОСТ Р 51330.1. На базе коробкиCCFE-3 изготавливается взрывозащищённый шкаф (сертификат соответствия: РОСС. IT. ГБ05.ВО1161 ГОСТ К КZ.7500092.01.01.0784), в конструкции которого применены взрывозащищённые компоненты:
· сигнальная лампа М-0457R;
· ручка управления М - 0436V;
· кабельные вводы FL1.
Вход проводов из кабельных вводов в оболочку залит изоляционным компаундом (см. рисунок 7).
3.1.2 БУП имеет маркировку уровня и вида взрывозащиты – 1Exd[ib]IIBT5
3.1.3 Конструкция уплотнений обеспечивает защиту от внешних воздействий – IP55
3.1.4 БУП имеет 2 болта заземления (внутренний и внешний) из нержавеющей стали.
3.1.5 С целью сохранения взрывозащищённости при эксплуатации установки не допускается разборка БУП для ремонта, который может производиться только представителями предприятия-изготовителя.
3.2 Приводы Пр X и Пр Y)
3.2.1 Взрывозащищённость приводов обеспечивается заключением электродвигателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри неё и исключает передачу взрыва в окружающую взрывоопасную среду.
Конструктивные элементы оболочки выполнены в соответствии с рисунком 8.
Кожух - 2 и кронштейн - 11 образуют цилиндрическое взрывонепоницаемое соединение с максимальной шириной щели Wd не более 0,2 мм, и длиной щели до отверстия не менее 8 мм. Шероховатость сопрягаемых поверхностей не более Ra 2,5 мкм.
Кожух крепится к кронштейну четырьмя болтами М6. Для предохранения от самоотвинчивания болты ставятся на эпоксидную краску ЭП-00-10. Узел является неремонтопригодным в условиях эксплуатации.
3.2.2 Кронштейн – 11 и ведомая полумуфта 10 образуют подвижное цилиндрическое взрывонепроницаемое соединение с максимальной шириной щели 0,2 мм, и длиной щели не менее 12,5мм. Шероховатость сопрягаемых поверхностей не более Ra 1,25 мкм.
3.2.3 Ведомая полумуфта 10 и вал червяка первой ступени образуют подвижное цилиндрическое соединение с максимальной шириной щели 0,2 мм, и длиной щели не менее 12,5мм.
3.2.4 Внешние электрические цепи вводятся в оболочку через кабельный ввод типа FL и загерметизированы путём заливки герметиком «Виксинт У-1-18».
3.2.5 Свободный объём отсека для электродвигателя не более 350 см³, испытательное давление 0,8 МПа.
3.2.6 Приводы имеют маркировку взрывозащиты 1ЕхdIIBT5.
3.2.7 Конструкция уплотнителей привода обеспечивает защиту от внешних воздействий со степенью защиты IP54 по ГОСТ 14254.

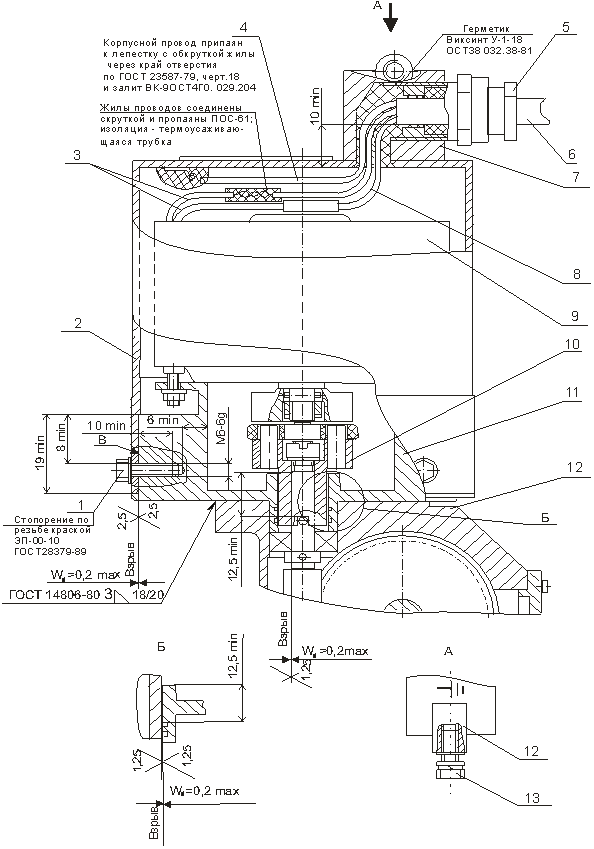

Рисунок 8 – Средства взрывозащиты привода
1 – болт М6-6gх16.58.019 ГОСТ7805-70; 2 - кожух электродвигателя; 3 – провода электродвигателя; 4– заземляющий провод; 5 – кабельный ввод ; 6 –присоединённый кабель; 7 – корпус для кабельного ввода; 8 - жилы кабеля питания; 9 – электродвигатель; 10 - полумуфта ведомая; кронштейн; 12 – клемма;13 – болт М8-8gх20.66.
3.2.8 Приводы Пр Х и Пр Y имеют заземляющие зажим с болтом М8 для крепления заземляющего проводника, а также знак заземления.
3.2.9 С целью сохранения взрывозащищённости при эксплуатации установки не допускается разборка привода. При профилактических осмотрах установки необходимо обращать внимание на наличие всех необходимых винтов и болтов отсека установки электродвигателя, а также на сохранность средств от самоотвинчивания крепёжных деталей. Ремонт приводов должен производиться представителями предприятия–изготовителя. При этом должны выполняться требования по взрывозащите в соответствии с рисунком 8.
3.3 Датчики угла поворота ДУП Х и ДУП Y
3.3.1 Взрывозащищённость датчиков обеспечивается применением в конструкции узлов искробезопасных цепей.
Максимальное напряжение подаваемое на датчик – постоянное 12В, максимальный ток потребления 0, 01А, который не вызывает воспламенения взрывоопасной смеси.
Внешние электрические цепи вводятся посредством герметичного разъёма типа 2РМ18
3.3.2 Корпус датчика обеспечивает защиту от внешних воздействий со степенью защиты IP54 по ГОСТ 14254.
3.3.3. Датчики имеют маркировку вида взрывозащиты – 1ExibIIBT5.
3.4 Пульт управления
3.4.1 Взрывозащищённость ПУ обеспечивается применением в конструкции узла искробезопасных цепей.
Максимальное напряжение подаваемое на пульт – постоянное 12В, ток потребления – 0,01А, который не вызывает воспламенения взрывоопасной смеси.
3.4.2 Корпус пульта управления обеспечивает защиту от внешних воздействий со степенью защиты IP54 по ГОСТ 14254.
|
