Стенд имитатор шлейфов Приток-ИШ-01

Руководство по эксплуатации

ЛИПГ.421437.069 РЭ

1 ВВЕДЕНИЕ

1.1 Настоящее руководство по эксплуатации предназначено для изучения состава, принципа действия, технических характеристик, порядка установки и эксплуатации Стенда имитатора шлейфов Приток-ИШ-01 ЛИПГ.421437.069 (далее по тексту – стенда).

1.2 Перед установкой и эксплуатацией стенда необходимо внимательно ознакомиться с настоящим руководством и эксплуатационной документацией на соответствующие приборы.

2 ОСНОВНЫЕ СВЕДЕНИЯ

2.1 Стенд предназначен для настройки и проверки приборов приемно-контрольных охранно-пожарных ППКОП-011-8-1-01К (-041К, -61К, -064К, -03К, -05К, -053К), контроллера охранно-пожарного Приток-А-КОП-02, РПДУ-03.

2.2 Стенд подключается кабелями в соответствии с типами приборов (табл. 1).

Таблица 1. Типы подключаемых кабелей

Тип кабеля	Тип прибора	Примечание
К-165	ППКОП-011-8-1-01К (-041К, -61К, -064-1К)
К-161	ППКОП-011-8-1-03К
К-162	ППКОП-011-8-1-05К (-053К)
К-164	Приток-А-КОП-02
К-163	РПДУ-03

2.3 Ток потребления от источника постоянного тока 12 В - не более 120 мА.

2.4 Габаритные размеры – не более 147х135х50 мм, масса – не более 0,3 кг.

2.5 Стенд рассчитан на круглосуточную эксплуатацию в закрытых непожароопасных помещениях категории размещения О3 по ОСТ 25 1099, при температуре от минус 10 до плюс 45°С, относительной влажности воздуха до 85%, отсутствии в воздухе пыли, паров агрессивных жидкостей и газов (кислот, щелочей и пр.).

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стенд обеспечивает имитацию 11 шлейфов, из них:

- 7 охранных шлейфов с состояниями НОРМА, ОБРЫВ;

- 1 пожарный шлейф с состояниями НОРМА, КЗ, ОБРЫВ, ДЫМ, ТЕПЛО;

- 2 контролируемых шлейфа выходных ключей с состояниями НОРМА, КЗ, ОБРЫВ;

- 1 шлейф датчика прибытия патруля с состояниями ОБРЫВ и КЗ (или НОРМА, при снятой перемычке XS3).

4 УСТРОЙСТВО И РАБОТА СТЕНДА

4.1 Стенд представляет собой электронное устройство с микропроцессорным управлением. В качестве выходных ключей используются микросхемы ULN2003AD, а для контролируемых шлейфов оптроны 4N25.

4.2 На крышке стенда находятся следующие органы управления и индикации:

·  клавиатура с кнопками “1” - “8”, “КШ” – для индивидуального выбора шлейфов, “НОРМА”, “КЗ”, “ОБРЫВ”, “ТЕПЛ”, “ДЫМ” – для перевода шлейфов в соответствующее состояние, “ПАТР” – для управления шлейфом датчика прибытия патруля;

·  индикаторы “ВСВ (ВЫХ5)”, “СОП (ВЫХ1)”, “СИР (ВЫХ2)”, “ДОП (ВЫХ3)”, “ПОЖАР (ВЫХ4)”, “Пожарное оповещение”, “РПДУ” – для индикации состояния выходных ключей приборов, “1” - “8”, “КШ” – для индикации состояния шлейфов, “+12В” – для индикации включения питания внешних нагрузок;

·  считыватель ключа ТМ.

4.3 Сзади, на основании стенда расположены клеммы питания “-12В+” – для подачи питания от внешнего источника и “A” “Линия” “B” – для подключения устройств управления. “A” и “B” указывают расположение клемм для Приток-А-КОП-02 и сигнальный контакт для РПДУ-03 (“A”).

“- 12В +” “A” “Линия” “B”

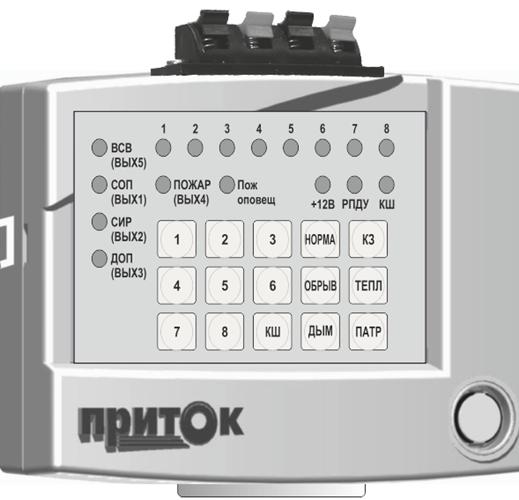

Рисунок 1. Общий вид стенда

4.4 Индикаторы “1” - “8”, “КШ” отображают состояние выбора следующим образом: зеленый мигает с частотой 4 раза в секунду.

4.5 Индикаторы “1” - “6”, “8” отображают состояние соответствующих шлейфов следующим образом:

- НОРМА: зеленый горит постоянно;

- КЗ, ОБРЫВ: красный мигает с частотой 1 раз в секунду (фактически, в обоих случаях шлейф в состоянии ОБРЫВ).

4.6 Индикатор “7” отображает состояние пожарного шлейфа следующим образом (для всех приборов пожарный шлейф номер 7):

- НОРМА: зеленый горит постоянно;

- КЗ, ОБРЫВ: красный 0,2 секунды, не горит 0,2 секунды, красный 0,2 секунды, не горит 4,4 секунды;

- ДЫМ: красный 0,2 секунды, не горит 4,8 секунды;

- ТЕПЛО: красный мигает с частотой 1 раз в секунду.

4.7 Индикатор “КШ” отображает состояние контролируемых шлейфов выходных ключей следующим образом:

- НОРМА: зеленый горит постоянно;

- КЗ: красный горит постоянно;

- ОБРЫВ: не горит.

4.8 Индикатор “КШ” отображает состояние шлейфа датчика прибытия патруля следующим образом:

- ОБРЫВ: отображает состояние контролируемых шлейфов выходных ключей;

- КЗ (или НОРМА, при снятой перемычке XS3): оранжевый горит постоянно;

4.9 Индикатор “КШ” отображает ошибки залипания клавиатуры следующим образом:

- ошибка залипания в разных колонках одной строки: красный 0,125 секунды, не горит 0,125 секунды, красный 0,125 секунды, не горит 0,125 секунды, красный 0,125 секунды, не горит 0,5 секунды, т. е., пачками по 3 импульса;

- ошибка залипания одной или более кнопок в разных строках в течение 5 секунд: красный 0,125 секунды, не горит 0,25 секунды, красный 0,125 секунды, не горит 0,5 секунды, т. е. пачками по 2 импульса.

При обоих типах залипаний, в случае восстановления работоспособности клавиатуры, через 5 секунд индикатор “КШ” возвращается в предыдущее состояние и возобновляется возможность управления.

4.10 Однократное нажатие кнопок “1” - “8”, “КШ” приводит к выбору соответствующего шлейфа, при этом одноименный индикатор горит зеленым 0,125 секунды, не горит 0,125 секунды. Повторное нажатие приводит к отмене выбора, а индикатор отображает предшествующее состояние.

При наличии выбранных шлейфов нажатие кнопок “НОРМА”, “КЗ”, “ОБРЫВ”, “ТЕПЛ”, “ДЫМ” влияет только на эти шлейфы. При отсутствии выбранных шлейфов нажатие кнопок “НОРМА”, “КЗ”, “ОБРЫВ” влияет на все шлейфы. Кнопки “ТЕПЛ”, “ДЫМ”, в любом случае, влияют только на 7 шлейф.

Кнопка “ПАТР” последовательно переводит шлейф датчика прибытия патруля в состояние КЗ (или НОРМА, при снятой перемычке XS3), ОБРЫВ.

4.11 При работе с ППКОП-05К джампер XS2 должен быть снят, при работе с прочими приборами – установлен.

При работе с Приток-А-КОП-02 и РПДУ-03 джампер XS3 должен быть снят, при работе с прочими приборами – установлен.

4.12 После подачи питания на стенд все шлейфы устанавливаются в состояние НОРМА. Затем производится тестирование индикаторов “1” - “8”, “КШ” путем последовательного включения сначала зеленым, затем красным на время 0,2 секунды.

После тестирования индикаторов производится проверка количества подключенных цепей “GND” и “+12В” посредством измерения напряжения на делителе. Количество подключенных цепей “GND” соответствует количеству включенных постоянно красным индикаторов “1” - “5”. В случае понижения напряжения ниже расчетного предела индикатор “5” мигает красным с частотой 1 раз в секунду.

Количество подключенных цепей “+12В” соответствует количеству включенных постоянно красным индикаторов “7”, “8”. В случае повышения напряжения выше расчетного предела индикатор “8” мигает красным с частотой 1 раз в секунду.

Переход в рабочий режим осуществляется нажатием любой кнопки.

В таблице 2 приведено количество цепей “GND” и “+12В” в зависимости от типа прибора.

Таблица 2. Количество цепей “GND” и “+12В”

Тип прибора	“GND”	“+12В”	Примечание
ППКОП-011-8-1-01К (-041К, -61К, -064К)	5	1
ППКОП-011-8-1-03К	2	1
ППКОП-011-8-1-05К (-053К)	3	1
Приток-А-КОП-02	4	2
РПДУ-03	2	1

4.13 При удержании кнопки КЗ в нажатом состоянии более 0,7 секунды шлейфы 1 – 8 последовательно, с интервалом 0,3 секунды переводятся в состояние ОБРЫВ.

4.14 При работе с ППКОП-011-8-1-01К (-041К, -61К, -064К -03К) стенд запитывается от прибора.

При работе с ППКОП-011-8-1-05К (-053К), Приток-А-КОП-02, РПДУ-03 приборы запитываются через стенд от внешнего источника.

5 УСТАНОВКА СТЕНДА НА МЕСТЕ ЭКСПЛУАТАЦИИ

Установка и подключение стенда производится в соответствии с руководством по эксплуатации на соответствующие приборы.

6 ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

6.1 Стенд должен храниться в складских помещениях, защищенных от атмосферных осадков, при отсутствии в воздухе паров кислот, щелочей, других агрессивных примесей.

6.2 Транспортирование стенда может производиться любым видом транспорта при условии защиты тары от прямого воздействия неблагоприятных климатических и механических факторов (дождь, снег, пыль, солнечная радиация и другие).

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Стенд должен использоваться по назначению в закрытом помещении в месте, защищенном от воздействия атмосферных осадков, капель и брызг, механических повреждений, химически активных паров и газов, разрушающих металлы и изоляцию.

Предприятие-изготовитель

Россия, 664007, г. Иркутск, пер. Волконского, дом 2,

бюро “СОКРАТ”

Тел/факс: [phone], 20-66-62, 20-66-63, 20-64-77

E-mail: *****@***ru, http://www. sokrat. ru
