Восстановление вала презентора принтера PPU-700
Очень часто у данной модели происходит поломка штифта вала. Ниже опишу пример восстановления последнего. Замечу, что данным способом было восстановлена работоспособность около 50 принтеров, возвратов не было.
Более широкая часть вала, на которую надевается пластиковая втулка-подшипник, обычно не страдает. Чаще всего ломается часть вала, на которой крепится шестерня. Посему восстанавливать будем ее.
Сначала стачиваем остатки обломанного участка. Рассверливаем внутреннее отверстие сверлом на 2,5 мм на глубину около 10мм. Нарезаем в нем резьбу метчиком на 3мм.

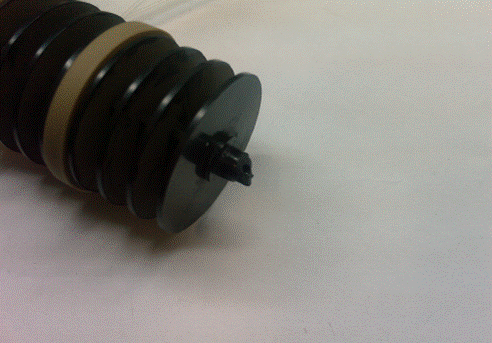

Ровно по центру надфилем делаем поперечный пропил 2 * 2 мм.

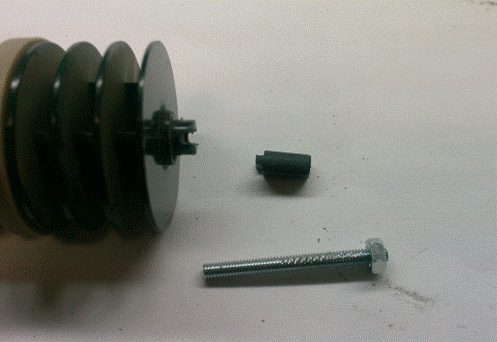

В качестве стержня используем болт М3*30 с откушенной шляпкой. Длина резьбы 23-25 мм. Также понадобится гайка, гроверная и обычная шайба для этого болта.

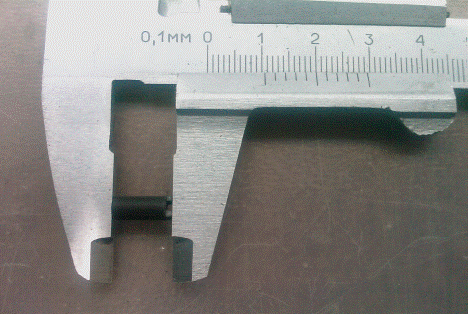

Для замены сломанного участка нужно подобрать пластмассовую втулку. Я использую стойки от сломанных купюрников ICT, также хорошо подходят втулки от приводов стационарных DVD-плееров. Во втулке рассверливаем внутреннее отверстие до 3 мм. Внешний диаметр втулки 4,8 мм. Длина около 11 мм. Проточку под шестерню делаем экспериментально. С одного конца надфилем снимаем боковые части, оставляя по центру выступ 2 * 2мм.
Теперь собираем все вместе.

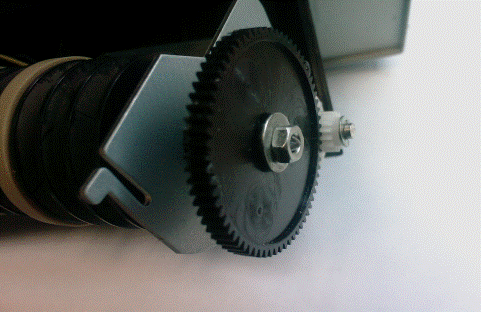

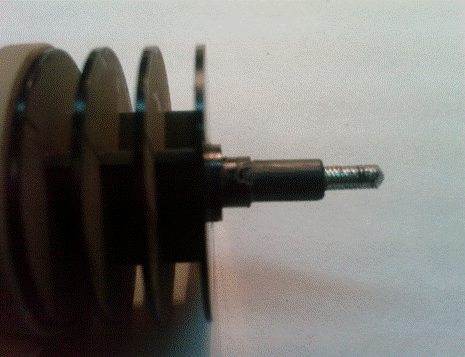

В отверстие вала презентора заливаем клей (использую СуперМомент-Гель, удобен при работе). Не мешкая, заворачиваем до упора подготовленный болт, на его выступающую часть (около 10мм) также наносим клей, надеваем втулку, совмещая ее выступы с пазами в валу. Далее надеваем шайбу и заворачиваем гайку, стягивая склеиваемые узлы. Проверяем конструкцию на биение/перекос, прокатывая вал презентора по ровной поверхности, если бьет, рихтуем пассатижами. Даем конструкции подсохнуть несколько часов, после чего отворачиваем гайку, снимаем шайбу и убираем излишки выступившего клея. Собираем узел редуктора, устанавливаем со смазкой пластиковую втулку-подшипник, не забываем между гайкой и шайбой проложить гровер.
Удачи Всем!!!
