ГОРНЫЕ ВИБРОПИТАТЕЛИ ПВУ

ТОО «ИЦ «ВИБРОТЕХМАШ»

Почтовый адрес: 070019, Казахстан, г. Усть-Каменогорск, а/я 11

Юридический адрес: Усть-Каменогорск, -27

'/fax [phone]

www.

Е-mail: [e-mail]

Вибропитатели типа ПВУ предназначены для выпуска руды насыпной плотностью до 4,0 т/м3 и крупностью до 1000мм из выпускных выработок блоков, камер и рудоспусков с последующей погрузкой в средства доставки.

Вибропитатели выполнены по одномассной динамически неуравновешенной структурной схеме и состоят из следующих основных узлов: грузонесущий орган, вибропривод, опорная рамка, упругая система, борта, затвор и система орошения.

В качестве привода могут быть использованы:

- трехвальный механический вибратор с приводом от серийного электро -

двигателя;

- два самосинхронизирующихся мотор-вибратора европейского производства.

Управление процессом погрузки руды в шахтные вагонетки дистанционное.

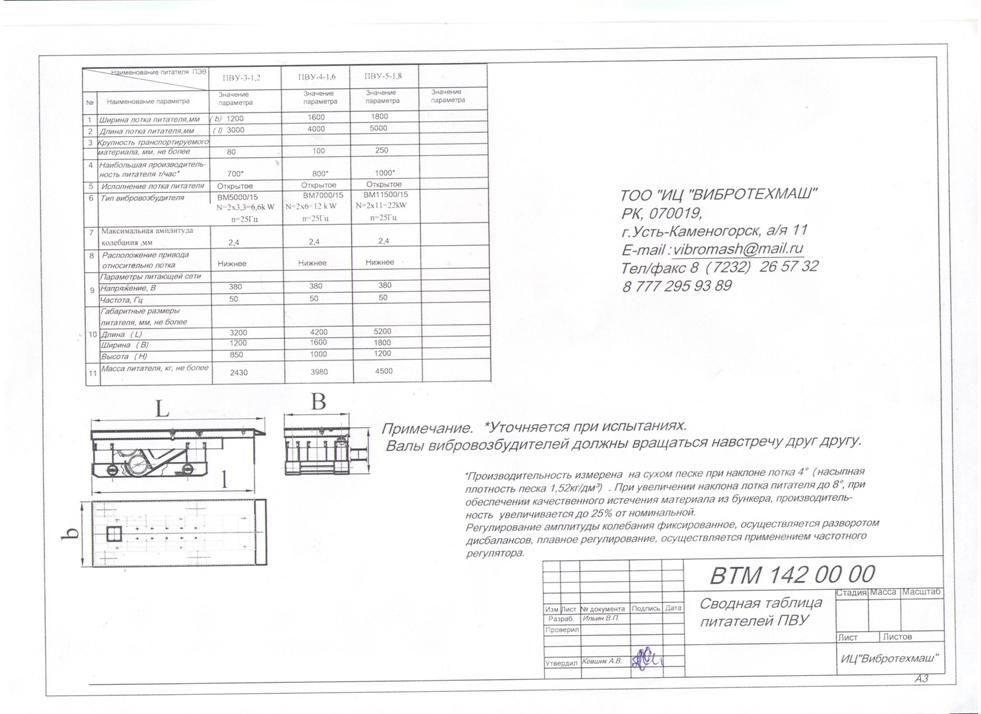

Технические характеристики вибропитателей.

Показатели вибропитателей с приво- дом от мотор-вибраторов	Тип вибропитателя
ПВУ-5-1,8	ПВУ-4-1,6	ПВУ-3-1,2
Производительность, т/ч	1200	1000	700
Кинематические параметры: Частота, мин-1 Амплитуда колебаний, мм Статический момент, кгмм	1400 9084	1 400 2-3 5260	1 400 4000
Суммарная мощность мотор-вибраторов, кВт	22	12	6,6
Габаритные размеры, мм: Длина Ширина Высота	5 000 1 800 1 000	4 000 1 600 750	3 000 1 200 650
Масса, кг	4 000	3 260	2 570

Вибропитатели предназначены для выпуска руды: из капитальных рудоспусков – ПВУ-5-1,8, из капитальных и блоковых рудоспусков – ПВУ-4-1,6 и из блоковых рудоспусков-ПВУ-3-1,2.

Предложенные питатели могут быть с успехом использованы вместо часто применяемых установок «Сибирячка» (ВДПУ - 4ТМ).

Общий вид вибропитателя типа ПВУ. И проект его установки под рудоспуском.

Применение вибропитателей для выпуска руды из рудоспусков и погрузки ее в шахтные вагоны откаточного горизонта повышает производительность процесса и обеспечивает безопасность условий труда и культуру производства, улучшает технико-экономические показатели работы рудников и снижает численность рабочих, занятых тяжелым физическим трудом

Технико-экономические показатели работы вибропитателей

Показатели	Тип вибропитателя
ПВУ-5-1,8	ПВУ-4-1,6	ПВУ-3-1,2
Производительность техническая, т/ч	1200,0	1000,0	700,0
Производительность эксплуатационная, т/см	7200,0	6000,0	4200,0
Трудоемкость строительно-монтажных работ, чел./смену	30,0	25,0	18,0

Вибропитатели ПВУ используются в различных горнотехнических условиях на подземных рудниках Казахстана. На базе предлагаемых питателей оборудовано около 30 погрузочных пунктов с объемом выпуска более 2,5 млн. тонн руды в год.
