Департамент образования и науки Костромской области

ОГБОУ СПО "Костромской автодорожный колледж"

Государственный итоговый междисциплинарный экзамен

3 этап

Конструкторская разработка

Съёмник для разборки и сборки головок блока автомобилей КамАЗ и ЗИЛ 645

Разработал: ,

обучающийся 3 курса КАДК

Руководитель: ,

преподаватель специальных дисциплин

Кострома, 2012 г.

Содержание

Проблема (актуальность работы) 3

Цель конструкторской разработки (проекта). 3

Постановка задач, этапы выполнения конструкторской разработки (проекта): 3

Назначение, технические характеристики конструкторской разработки 4

Заключение: преимущества, возможные направления совершенствования конструкторской разработки.

Приложение. 8

Список литературы.. 9

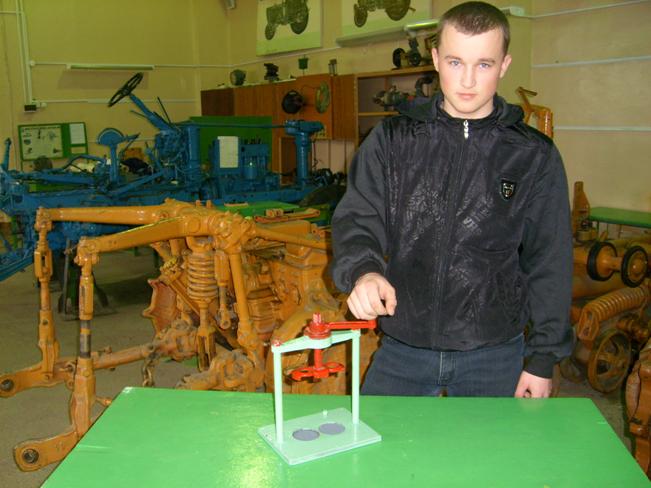

, обучающийся группы №32. Служил в армии. Обучается на 4 и 5.

Проблема

Работа по разборке и сборке головок блока двигателей КамАЗ 740 и ЗИЛ 645 является одной из самых трудоемких.

Как сделать данный вид работ менее трудоемким?

Цель проекта

Создание приспособления облегчающего работу по разборке, сборке головок блока двигателей КамАЗ 740 и ЗИЛ 645.

Этапы проекта:

·  изучение литературы по данной теме;

·  разработка и выполнение чертежа устройства;

·  подбор материалов для изготовления устройства;

·  реализация проекта в мастерской колледжа.

Назначение приспособления

Съёмник необходим для обеспечения наименьшего усилия при рассухаривании клапанов головки цилиндра, притирки клапанов. Данный съемник позволяет выполнить работу по ремонту и техническому обслуживанию газораспределительного механизма двигателя быстрее и качественней.

НЕ нашли? Не то? Что вы ищете?

Техническая характеристика съемника

Приспособление изготовлено в ремонтной мастерской колледжа из деталей и узлов со списанных автомобилей. Некоторые запчасти заводского производства.

За основу съемника взят квадрат со стороной 250 мм.

Высота приспособления – 250 мм.

Вес – 6 кг.

1.  Основание

2.  Направляющие

3.  Тарелка

4.  Винт

5.  Траверса

6.  Вороток

Тарелка подвергалась дополнительной закалке.

Произведен проверочный расчет винтовой пары на растяжение – сжатие, а лапки съемника на сжатие и изгиб.

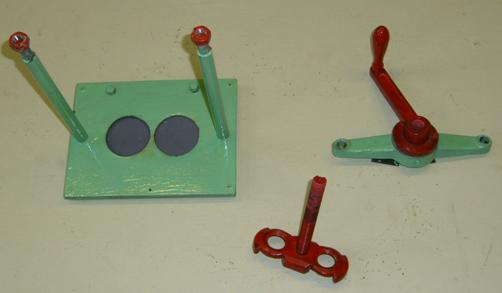

Съёмник в разборе

6


Заключение
Преимущество приспособления

В отличии от заводского изделия съемник работает с двумя клапанами одновременно, что уменьшает затраты усилий и времени.

Съемник был апробирован в ремонтных мастерских колледжа в работе по текущему ремонту головки блока автомобиля КамАЗ и при проведении лабораторных работ по устройству и техническому обслуживанию автомобилей.

С небольшими изменениями и дополнениями может использоваться в текущем ремонте и замене головок блока автотракторных двигателей, т. е. может быть универсальным приспособлением.

Малые габариты, вес, компактность позволяют использовать съемник при выполнении ремонтных работ не только в лаборатории и ремонтной мастерской, но и дорожных условиях.

Приспособление простое по конструкции и может быть изготовлено в любой слесарной мастерской.

Приложение

Список литературы

1.  , Детали машин, М.: Транспорт, 2006.
(не менее трех источников)
