Техническое описание и инструкция по эксплуатации СКЛ-2.00.00.000 ТО

СТОЛ КОНЦЕНТРАЦИОННЫЙ

СКЛ-2

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

СКЛ-2.00.00.000 ТО

1. ВВЕДЕНИЕ

Техническое описание и инструкция по эксплуатации стола концентрационного СКЛ-2 предназначены для ознакомления обслуживающего персонала с устройством изделия и работы с ним.

2. НАЗНАЧЕНИЕ

2.1. Стол концентрационный СКЛ-2 предназначен для деления зернистых материалов по плотности.

2.2. Концентрация на столе основана на явлениях избирательного смыва водой, текущей по наклонной плоскости, зернистых материалов, различающихся по плотности и крупности и движущихся с различными скоростями в направлении, перпендикулярном направлению водного потока.

2.3. Питание от сети переменного тока напряжением 220 В, частотой 50 Гц.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Потребляемая мощность не более 0,2 кВА.

3.2. Частота колебаний деки от 3,3 до 10 Гц (от 200 до 600 цикл/мин).

3.3. Величина хода деки от 2 до 12 мм.

3.4. Наклон деки относительно горизонтальной поверхности перпендикулярно направлению колебаний (0…10) °.

3.5. Режим работы продолжительный.

3.6. Габаритные размеры не более (1100x550x1300) мм.

3.7. Масса не более 115 кг.

4. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

4.1. Стол концентрационный состоит из следующих основных узлов (приложение 3): деки 1, на которой происходит разделение обогащаемого материала, приводной головки 2, осуществлявшей возвратно-поступательное движение деки, бункера 3, бункера 15, водораспределителя 4, сборника продуктов обогащения 5, механизма поворота деки 6, пульта управления 7, станины 8, рамы 9 и двига

Дека, изготовленная из алюминиевого сплава, устанавливается на шток 11 и закрепляется двумя винтами с правой стороны деки. Шток с декой опирается на две опорные стойки 12, установленные на станине 8.

Бункер 3 с затвором устанавливается на кронштейне с помощью зашила, а бункер 15 устанавливается непосредственно на борту деки В зоне загрузки.

Водораспределитель 4 имеет пять насадок 18 с кранами для регулирования смывающего потока воды и два дополнительных крана для регулирования подачи воды через шланги 17 в бункеры, на деку в зону загрузки, а также для вспомогательных операций (уборка стола и т. д.).

Механизм поворота деки 6 представляет из себя винтовую пару с ползуном и установлен на передней части станины 8.

Сборник продуктов 5 устанавливается на раме 9 и представляет собой пять воронок с отверстиями для отвода или сбора концентратов и шламов. Лотки 13 для разделения и направления продуктов обогащения в нужную воронку устанавливаются на бортах сборника продуктов.

Сборник концентрата 16 устанавливается на сборнике продуктов с помощью винта.

Пульт управления 7 установлен на станине 8 и состоит из каркаса, передней панели, на которой смонтированы платы, дроссель, тумблер и ручка регулирования частоты колебаний деки, согласно электрической принципиальной схеме (см. приложение 4), и кожуха.

Станина крепится на раме 9 четырьмя болтами. Левая опора (см. приложение 3) устанавливается на прокладках 14. Изменением количества прокладок устанавливается наклон деки в продольной оси.

4.2. Работа стола происходит следующим образом: электродвигамощностью 0,18 кВА с числом оборотов 1400 в мин, посредством клиноременной передачи вращает кривошипный вал 1 приводного механизма (см. приложение 1). Шатуну 2, сидящему на валу 1, сообщается возвратно-поступательное движение. В одном из ходов он давит на распорные планки 3, которые заставляют двигаться тяги 4, жестко связанные с декой при помощи планки 5 и штока 6. Одновременно шатун 2 с помощью траверсы 7 сжимает пружину 8, сила которой регулируется винтом 9.

При обратном ходе начинает действовать пружина, которая сообщает столу ход в противоположном направлении и одновременно удерживает планки 3 и шатун 2 в сцеплении.

4.3. На блоке управления имеются надписи:

·  ручка ЧАСТОТА КОЛЕБАНИЙ с делениями от 1 до 10, которые указывают на частоту колебаний деки. Частота колебаний деки, выраженная в Гц и цикл/мин, соответствующая усилениям на ручке управления, представлена в таблице, установленной на передней панели пульта;

·  на корпус механизма поворота деки имеется шкала УГОЛ НАКЛ0НА, указывающая в градусах угол наклона деки в направлении, перпендикулярном ходу деки;

·  на корпусе приводной головки имеется шкала ХОД ДЕКИ, указывающая величину хода деки;

·  СТОЛ КОНЦЕНТРАЦИОННЫЙ СКЛ-2 – наименование изделия;

·  СЕТЬ – сетевой тумблер;

·  ПРЕДОХРАНИТЕЛЬ – над крышкой ячейки предохранителя;

·  ЗЕМЛЯ – у клеммы заземления.

4.5. На бункере нанесены стрелка и надпись ОТКР – указывающая направление вращения запорного винта при подаче минералов на деку.

5. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

В комплект концентрационного стола входят следующие инструменты и принадлежности: ползун, который используется в механизме поворота деки, ремень.

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1. При эксплуатации концентрационного стола СКЛ-2 необходимо соблюдать «Правила безопасности при геологоразведочных работах».

6.2. Включение в электросеть незаземленного стола не допускается.

6.3. К обслуживанию и эксплуатации концентрационного стола СКЛ-2 допускаются лица, изучившие техническое описание изделия, инструкцию по эксплуатации и правила техники безопасности.

7. ПОРЯДОК УСТАНОВКИ

7.I. Концентрационный стол устанавливается в помещении, имеющем канализационные стоки, температура в помещении должна быть от 10°С до 35 °С.

7.2. Порядок установки.

7.2.1. Установите стол на горизонтальную поверхность (пол).

7.2.2. Произведите осмотр стола, проверьте комплектность.

7.2.3. Установите кронштейн загрузочного бункера 3, снятого для транспортирования, для чего отверните четыре болта, поверните кронштейн на 180° и закрепите.

7.2.4. Подсоедините к столу гибкий провод заземления.

8. ПОДГОТОВКА К РАБОТЕ

8.1. Убедитесь в том, что сетевой тумблер выключен, в держателе предохранителя находится исправная плавкая вставка, рукоятка ЧАСТОТА КОЛЕБАНИЙ поставлена на нулевое деление.

8.2. Откройте крышку пульта, отверните в крышке приводной ГОЛОВКИ пробку, проверьте наличие масла (масло индустриальное И-40А ГОСТ 20799-75).

8.3. Подсоедините стол к сети 220 В.

8.4. Установить водораспределитель поз. 4. Приложение 3

8.5. Подведите к водораспределителю воду.

9. ПОРЯДОК РАБОТЫ

9.1. Установите на кронштейне загрузочный буккер в зоне загрузки.

9.2. Установите выбранный технологический режим для обработки материала:

·  частоту колебаний – по шкале ЧАСТОТА,

·  ход деки – по шкале ХОД ДЕКИ,

·  угол наклона деки – по шкале УГОЛ НАКЛОНА,

·  режим смывающего потока воды пятью кранами водораспределителя по всей длине деки.

9.3. Засыпьте материал в бункер загрузочный, предварительно закрыв выходное отверстие (приложение 2).

Установите шланг 1 на борту бункера 2 для подмыва сводов в бункере и шланг 5 на борту деки 4 в зоне загрузки,

9.5. Включите электропитание тумблером СЕТЬ.

9.5. Откройте затвор 3, подайте воду в шланги 1 и 5.

9.6. Регулируя количество подаваемого материала и воды, добейтесь равномерного поступления питания в зону загрузки.

9.7. Установите лотки 13 для разделения и направления концентрата и промпродуктов в приемные сборники продуктов 5.

9.8. Регулируя подачу и технологические режимы, добейтесь четкого гравитационного веера.

9.9. При обработке малых навесок можно применять бункер 15.

10. ПРОВЕРКА ТЕХНОЛОГИЧЕСКОГО СОСТОЯНИЯ.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Что проверяется и при помощи какого инструмента, оборудования и приборов. Методика проверки	Технические требования	Периодичность проверки
1. Исправность цепей сетевого питания. Проверяется с помощью сигнальной лампы на передней панели блока управления, которая загорается при установке тумблера сетевого питания в положение СЕТЬ	Обязательное загорание сигнальной лампы при установке сетевого тумблера в положение СЕТЬ	Перед началом работы
2. Исправность цепей управления частотой колебаний деки. Проверяется с помощью ручки управления ЧАСТОТА КОЛЕБАНИЙ и подсоединением тахометра к оси приводной головки	При включении тумблера ЧАСТОТА КОЛЕБАНИЙ измерение числа оборотов двигателя от 0 до 600-30 об/мин.	Перед началом работы
3. Исправность сети водораспределения. Проверяется клапанами водораспределителя	При подаче воды и открывании клапанов изменяется количество вода, истекающее из насадок
4. Соблюдение правил работы согласно раздела 6	Раздел 6	В процессе работы
5. Чистота обрабатываемого материала	После каждого цикла обогащения тщательно промыть стол от материала	В процессе работы
6. Исправность рабочей поверхности деки	Оберегать рабочую поверхность от механических повреждений	В процессе работы
7. Обеспечение смачиваемости рабочей поверхности деки	Промыть моющимися средствами, обезжирить или зачистить шкуркой наждачной мелкой	При необходимости в процессе работы
8. Обеспечение нормальной работы приводной головки	Контролировать наличие масла в корпусе приводкой головки, двигателе и масленках	Один раз в год

11. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправностей, внешнее проявление и дополнительные признаки	Вероятная причина	Методы устранения
1. Пои включении тумблера СЕТЬ не загорается лампа на передней панели блока	а) Перегорела сигнальная лампа б) Перегорел предохранитель	Заменить лампу Заменить предохранитель
2. При включении тумблера СЕТЬ и вращении ручки ЧАСТОТА КОЛЕБАНИИ не работает двигатель	Не подсоединен кабель от блока управления к двигателю	Подсоединить кабель
3. При подаче воды в водораспределитель вода не поступает на деку	Засорился канал подачи воды	а) Снять пробку с трубы водораспределителя и прочистить б) Снять насадки и прочистить каналы

12. ПРАВИЛА ХРАНЕНИЯ

Хранение изделия допускается в помещении с температурой окружающего воздуха от 10 до 35 °С и относительной влажностью до 30 % при температуре (20+- 5) °С.

В помещении для хранения не должно быть пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.

13. ТРАНСПОРТИРОВАНИЕ

Транспортирование СКЛ-2 производится в упаковочном ящике, при этом стол жестко крепится к дну ящика специальными шпильками.

ПРИЛОЖЕНИЕ 1

1. Кривошип

2. Шатун

3. Планки распорные

4. Тяги

5. Планка

6. Шток

7. Траверса

8. Пружина

9. Винт

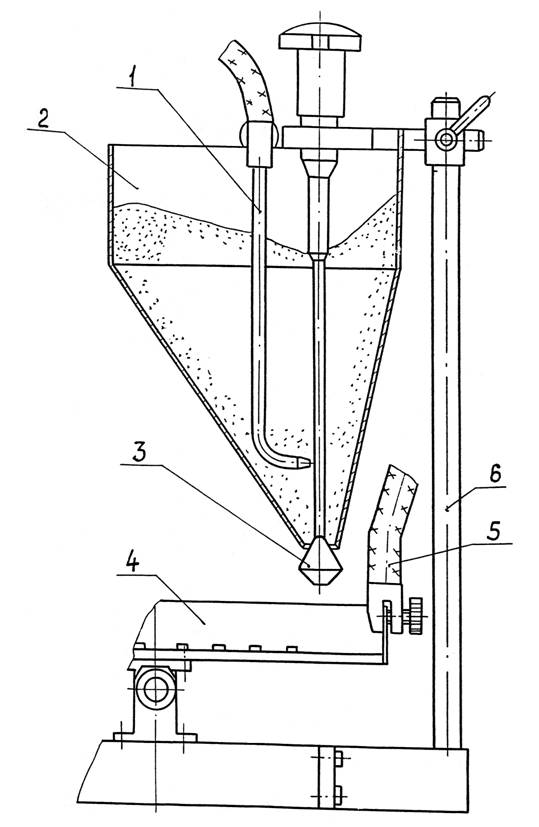

ПРИЛОЖЕНИЕ 2

1. Шланг 2. Бункер 3. Затвор 4. Дека 5. Шланг 6. Кронштейн

ПРИЛОЖЕНИЕ 3

1. Дека 2. Головка 3. Бункер загрузочный 4. ВодораспределиСборник продуктов 6. Механизм поворота деки 7. Пульт управления 8.. Станина 9. Рама 10. ДвигаШток 12. Стойка 13. Лоток 14. Прокладки 15. Сборник концентрата 17. Шланг 18. Насадка

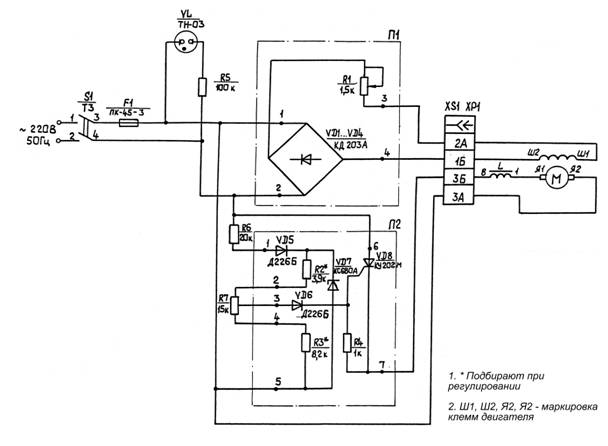

ПРИЛОЖЕНИЕ 4
