Светодиод в катоде.
LOki:
Насколько я понял, у вас лампа работает с анодным током около 2mA
и ей требуется сеточное смещение порядка 1,2-1,6v Я все правильно понял?
У современных светодиодов макс. допустимый ток обычно не менее 15-20mA.
Значит нам надо через него дополнительно пропустить ток порядка 10mA.
Ставим светодиод между катодом лампы и землей.
А с анодного питания этой лампы на катод ставим резистор,
который и обеспечит необходимый ток 10mA
(номинал резика считаем по закону Ома).
После чего подбираем нужный светодиод (по падению напряжения на нем).
Ибо прямое падение на них разнится как от экземпляра к экземпляру,
так от различный партий одного и того же типа, так и от разных изготовителей.
Да, и еще такой момент - у светодиодов разного цвета прямое падение сильно разнится.
Для вашего случая imho надо подбирать что-то из красных светодиодов.
---------
ТАНк:
Интересно, второй человек делится впечатлениями при токе менее 10 мА, а у меня 40 Даже элементарное моделирование на двух диодах в прямом смещении (у меня нет модели светодиода ) показывает, что более-менее приличная стабилизация начинается, например, для диода после 50мА.
Очень зависит от марки светодиода. Сейчас подключил к БП несколько светодиодов и покрутил ручки.
10мм так называемый сверхяркий на крутой участок (практически линейный участок) ВАХ выходит при токе порядка 80-120мА. 5мм (тоже яркий) стабилизировать начинает примерно от 35-50мА - наверное вам такой попался.
старенький тусклый советский АЛ307 начинает стабилизировать примерно от 8-10мА. А синий монстр Luxeon Star "O" - на режим стабилизации выходит при токе в 300мА
Конечно же правильно будет снять ВАХ прямого участка светодиодов перед тем как ставить их в смещение и решить вопрос можно ли его запитывать только током катода лампы или делать ему подпорку с анодного источника, как советовал Loki (или от батареи, накальной обмотки и т. д). В катод драйверной лампы надо выбирать самые маленькие и тусклые диоды которые работают при маленьких токах.
Яркие светодиоды требуют для работы больших токов 30-50 и более мА.

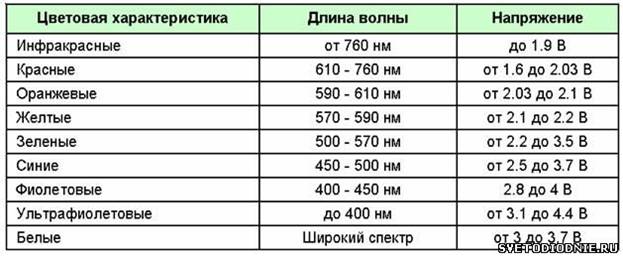

Падение напряжения на светодиодах зависит от цвета. 1.6-1.9в - красные, 1.7-2.2в - оранжевые и желтые, 2.1-2.8в - зеленые, 2.9-3.2в синие. УФ светодиоды у меня имеют падение напряжения 3.5-3.6в. А можно взять ИК светодиоды у них падение напряжения 1.1-1.4в. Так что можно подобрать почти к любому драйверу.
У резистора линейная зависимость падения напряжения (смещения) от тока. У фиксированного смещения - тоже прямая линия но без наклона. А вот со светодиодом (подбирая тип и ток) можно получить и квадратичную зависимость и логарифмическую. Действительно, компенсировать кривизну лампы кривизной светодиода или же получить приятно волнующую слух кривизну в итоге.
……..
Можно использовать например те же суперяркие красные светодиоды (U=2-2.5В при токе 30-40 мА - рабочая область порядка 20 мА )
………
Суперяркие тем и хороши, что работают при токах 20-50мА - оптимум 30-40мА. Единственное - динамическое сопротивление в этой области порядка 10-12Ом. В общем то, немного, ну все-таки.
……..
Обычные леды тоже вполне работают при 30мА. И динамическое сопротивление при таком токе у них в несколько раз меньше.
…….
Гэгэн : Видимо мне наоборот повезло - первые попавшиеся суперяркие желтые 2 шт на радиорынке работают уже 3й год разница 5мВ Uсм~1.95 на вопрос об имени оных послали лесом
….
В общем, то падение напряжения на светодиоде зависит от двух параметров - длинны волны излучения и материала изготовления.
Если необходимо смещение ~ 2.4В - то лучше, наверное, остановиться на ультраярких зеленых, сделанных на базе Галлий-Фосфор. По ВАХ - это будет при 35ма тока. И динамическое сопротивление пониже.
более интереснее будет смещение уровня 2В - это ультраяркие красные и оранжевые светодиоды.

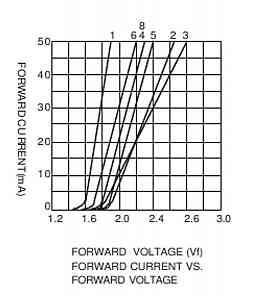

Там другой материал и динамическое сопротивление практически в два раза ниже чем у желтых и зеленых. В приложении даташит от BetLux (китайса, блин, но результаты измерений похожи на приведённые), физика для всех одна. Я буду пробовать именно их.
спасибо за даташит, весьма познавательно - если не врут, ВАХи приведенных ультра-ярких светодиодов, начиная с 3-5 мА прямые линии! Сиречь эквивалент резистора 10-20 Ом плюс батарейка 1.6-1.9В, то есть не так все и нелинейно, только динамическое великовато, хотя 10 Ом ООС может быть полезным...
…….
Вообще говоря, макс. пост. ток для UR 25мА.
