Краткий каталог продукции (стр. 8 )

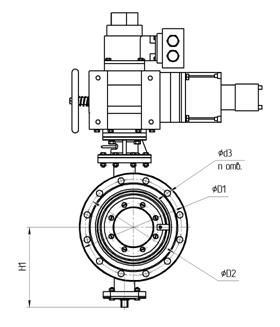

Таблица – Габаритные размеры затворов дисковых межфланцевых

Обозначение затвора	Диаметр DN, мм	Давление PN, МПа (кгс/см2)	Номинальные размеры, мм
D1	D2	H1	В	H2	L	d3	n, шт	h
ЭК-110М-100-10-1	100	1,0(10)	180	158	124	300	595	90	18	4	3
ЭК-110М-100-16-1	1,6(16)	180	158	124	300	595	90	18	4	3
ЭК-110М-100-25-1	2,5(25)	190	149	124	300	595	90	22	4	4,5
ЭК-111М-150-10-1	150	1,0(10)	240	212	167	300	630	100	22	4	3
ЭК-111М-150-16-1	1,6(16)	240	212	167	300	630	100	22	4	3
ЭК-111М-150-25-1	2,5(25)	250	203	167	402	715	120	26	4	4,5
ЭК-112М-200-10-1	200	1,0(10)	295	268	192	300	665	100	22	4	3
ЭК-112М-200-16-1	1,6(16)	295	268	192	300	665	100	22	4	3
ЭК-112М-200-25-1	2,5(25)	310	259	192	402	750	120	26	4	4,5
ЭК-112М-01-250-10-1	250	1,0(10)	350	320	210	402	768	120	26	4	3
ЭК-112М-01-250-16-1	1,6(16)	355	320	210	402	768	120	26	4	3
ЭК-112М-01-250-25-1	2,5(25)	370	312	210	402	768	120	30	4	4,5
ЭК-113М-300-10-1	300	1,0(10)	400	370	252	402	808	120	26	4	4
ЭК-113М-300-16-1	1,6(16)	410	370	252	402	808	120	26	4	4
ЭК-113М-300-25-1	2,5(25)	430	363	252	402	808	120	30	4	5
ЭК-114М-400-10-1	400	1,0(10)	515	482	320	402	878	120	30	4	4
ЭК-114М-400-16-1	1,6(16)	525	482	320	402	878	120	30	4	4
ЭК-114М-400-25-1	2,5(25)	550	473	320	467	928	160	36	4	5
ЭК-115М-500-10-1	500	1,0(10)	620	585	378	467	985	160	33	4	4
ЭК-115М-500-16-1	1,6(16)	650	585	378	467	985	160	33	4	4
ЭК-115М-500-25-1	2,5(25)	660	575	378	605	1255	250	36	4	5
ЭК-116М-600-10-1	600	1,0(10)	725	685	435	467	1040	160	36	4	5
ЭК-116М-600-16-1	1,6(16)	770	685	435	605	1310	250	36	4	5
ЭК-117М-700-10-1	700	1,0(10)	840	800	485	467	1092	160	30	4	5
ЭК-117М-700-16-1	1,6(16)	840	800	485	605	1362	250	36	4	5
ЭК-118М-800-10-1	800	1,0(10)	950	905	540	605	1420	250	33	4	5
ЭК-118М-800-16-1	1,6(16)	950	905	540	605	1420	250	39	4	5

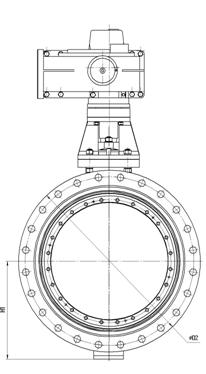

Таблица – Габаритные размеры затворов дисковых фланцевых

Обозначение затвора	Диаметр DN, мм	Давление PN, МПа (кгс/см2)	Номинальные размеры, мм
D1	D2	В	H1	H2	L	d3	n, шт
ЭК-110М-100-10-2	100	1,0(10)	215	180	300	175	555	125	18	8
ЭК-110М-100-16-2	1,6(16)	215	180	300	555	18	8
ЭК-110М-100-25-2	2,5(25)	230	190	300	555	22	8
ЭК-111М-150-10-2	150	1,0(10)	240	240	300	202	576	220	22	8
ЭК-111М-150-16-2	1,6(16)	240	240	300	576	22	8
ЭК-111М-150-25-2	2,5(25)	250	250	402	663	26	12
ЭК-112М-200-10-2	200	1,0(10)	335	295	300	228	605	22	8
ЭК-112М-200-16-2	1,6(16)	335	295	300	605	22	12
ЭК-112М-200-25-2	2,5(25)	360	310	402	692	26	12
ЭК-112М-01-250-10-2	250	1,0(10)	390	350	402	253	714	260	26	12
ЭК-112М-01-250-16-2	1,6(16)	390	355	402	26	12
ЭК-112М-01-250-25-2	2,5(25)	425	370	402	30	12
ЭК-113М-300-10-2	300	1,0(10)	440	400	402	281	754	26	12
ЭК-113М-300-16-2	1,6(16)	460	410	402	26	12
ЭК-113М-300-25-2	2,5(25)	485	430	402	30	16
ЭК-114М-400-10-2	400	1,0(10)	565	515	402	331	792	300	30	16
ЭК-114М-400-16-2	1,6(16)	580	525	402	792	30	16
ЭК-114М-400-25-2	2,5(25)	610	550	467	840	36	16
ЭК-115М-500-10-2	500	1,0(10)	670	620	467	383	895	320	33	20
ЭК-115М-500-16-2	1,6(16)	710	650	467	895	33	20
ЭК-115М-500-25-2	2,5(25)	730	660	605	1165	36	20
ЭК-116М-600-10-2	600	1,0(10)	780	725	467	436	992	350	36	20
ЭК-116М-600-16-2	1,6(16)	840	770	605	1262	36	20
ЭК-117М-700-10-2	700	1,0(10)	895	840	467	488	1042	350	30	24
ЭК-117М-700-16-2	1,6(16)	910	840	605	1312	36	24
ЭК-118М-800-10-2	800	1,0(10)	1010	950	605	540	1372	420	33	24
ЭК-118М-800-16-2	1,6(16)	1020	950	605	39	24
