Технические решения для развертывания системы автоматизированной регистрации Sabre ACSI для Аэрофлота.
1. Оборудование стойки регистрации
1.1. Компьютер (минимальные требования)
1.1.1. Частота 800mhz, ОЗУ 512, 100МB дисковой памяти
1.1.2. Операционная система W98se, WNT, W2K и выше
1.1.3. 3 com порта
1.1.4. Монитор 17’’, желательно жидкокристолические
1.1.5. Пример закупки в ОАО Аэрофлот: P4, 3,0 гГц, 512 Мб, 80 Гб, 3 COM порта, при условии что для мышь подключается через USB.
Исполнение Desk Top, габаритные размеры не более 350х300х180
17’’ жидкокристаллический монитор.
Поставляемая конфигурация:
Компьютер HP dc5100 SFF P4-830 3,0Ghz 2M,512MB,80Gb, SATA, NoFDD, DVD/CD-RW).
Плата расширитель COM включена в стоимость.
Монитор HP 17'' LCD Monitor L1706, silver/carbon
Начальный пароль администратора типа: aaqapsu
1.2. Периферийное оборудование. В приложении PDF файлы со спецификациями.
1.2.1. IER 557 принтер посадочных купонов (с апгрейдом под Sabre,), мм
224х260х537, ДОПОЛНИТЕЛЬНО, слева от фронта необходимо 220 мм для открытия боковой крышки и 120 мм по длине дополнительно, в случае размещения посадочных купонов ниже, на полке.
1.2.2. IER 506 принтер багажных бирок: 200Х200Х300ММ
ДОПОЛНИТЕЛЬНО нужно 300 ММ по длине для расположения коробки с багажными купонами, в случае ее расположения ниже, на полке под принтером.
1.2.3. RTE6700 или RTE6701 – паспорт ридер, какой именно, уточняется
2. Требования к оборудованию выхода на посадку (gate)
2.1. Компьютер, см. п. 1.1.
2.2. Периферийное оборудование
2.2.1. Гейтридер IER 627 с "dual technology" (с технологией "2D bar-code)
3. Программное обеспечение
3.1. Рабочее место оператора на стойке и на стойке регистрации и на посадку.
Sabre Interact Interface 2006 (RDCI 2.8.3). JAVA exe приложение, запускает свою собственную JAVA, которая нигде в системном регистре не регистрируется (LAX l # LaunchAnywhere (tm) Executable Properties File - Zero G Software, Inc. ). Система может быть установлена простым копированием папки C:\SQ размером примерно: 75MB
3.2. Модуль управления печатью OADP, примерно 6МБ
3.2.1. Тип установочного файла mci.
3.2.2. Для W98 – oadp. exe, при установке заноситься в автостарт и стартует как приложение.
3.2.3. Для W2K – сервис OADP.
oadputil. exe – утилита управления (см. ниже пример экранов настройки)
Настройки OADP, через com порт, в каждой поставке порты расписаны:
Тип устройства | Printer - везде |
Скорость | 9600 |
Битов данных | 7 |
Стоп бит | 1 |
Четность | Even (чет) |
Контроль | Аппаратный или XON\XOF |
COM1 | boarding pass 557 |
COM3 | Bag Tag 506 |
COM4 зарезервирован, возможно USB, но нежелательно | Passport Reader |
4. Телекоммуникации, IP адреса и порты
4.1. Для работы 10 рабочих мест системы достаточно канала TCP/IP 64к
4.2. Канал через штаб квартиру Аэрофлота в Москве напрямую подключает по TCP/ IP к host Сейбра по выделенному каналу SITA.
4.3. Из подсети регистрации через пограничный маршрутизатор-файервол канала Аэрофлота канал ТС/IP уходит в штаб-квартиру Аэрофлота. Канал Аэрофлота может быть собственный или SITA.
4.4. Маршрутизатор CISCO, типовая реализация
CISCO 2801 с голосом
1. CISCO2801 2801 w/AC PWR,2FE,4slots(2HWIC),PVDM2-8,2AIM,64F/256D
VIC2-2FXS Two-port Voice Interface Card? FXS(голосовой интерфейс)
Cisco IOS with IP Plus, FW, IPSec 3DES, Voice
- WAN - зависит от типа линии и приходящего интерфейса:
- HWIC-1ADSL - 1-port ADSL WAN Interface Card
- HWIC-1T - 1-Port Serial WAN Interface Card)
2 phone
VIC2-2FXS - 1
PVDM2-8 - 1
В каждом конкретном случае возможны отличия по модулям внешних интерфейсов.
Стандартная реализация интерфейсов, на коммутационной панели:
 |
4.5. Для работы приложений Сейбр используется следeдующая схема: приложение устанавливает соединение с сервером lb1.dcs. (localhost для второго интерфейса) по порту 12001, которые возвращают адрес из подсети 151.193.14*.* и порт (в интервале 13001-13800) для работы приложения.
Вторым, резервным вариантом (localhost), подключение осуществляется через драйвер CityNet, установленным как сервис с USB ключом (ключ проинсталлирован в USB разьеме, находящемся непосредственно под сетевым Ehternet -разьемом). В случае, если соединение через CITY NET является основным, то localhost устанавливается в поле Primary Load Balancer.
DNS1 при этом от Аэрофлота: 80.92.32.11 или12.
DNS2 - провайдера
С марта 2007 года lb1.dcs. меняются
4.6. Примерная схема:
Вариант CISCO IP SEC VPN:
Вариант: прямое подключение по интернет.
4.7. Пример ping
D:\Documents and Settings\IAnv>ping lb1.dcs.
Обмен пакетами с ofep01.dcs. [151.193.141.1] по 32 байт:
Ответ от 151.193.141.1: число байт=32 время=289мс TTL=58
Ответ от 151.193.141.1: число байт=32 время=235мс TTL=58
Ответ от 151.193.141.1: число байт=32 время=236мс TTL=58
Ответ от 151.193.141.1: число байт=32 время=235мс TTL=58
Статистика Ping для 151.193.141.1:
Пакетов: отправлено = 4, получено = 4, потеряно = 0 (0% потерь),
Приблизительное время передачи и приема:
наименьшее = 235мс, наибольшее = 289мс, среднее = 248мс

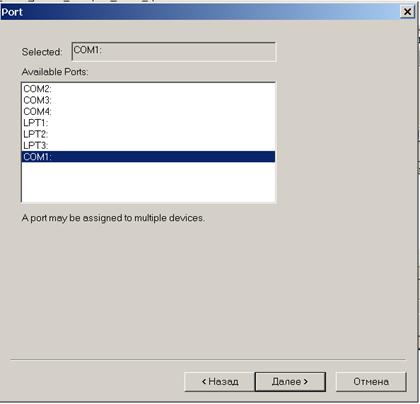

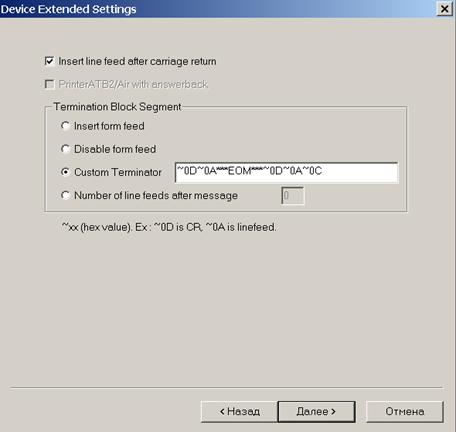

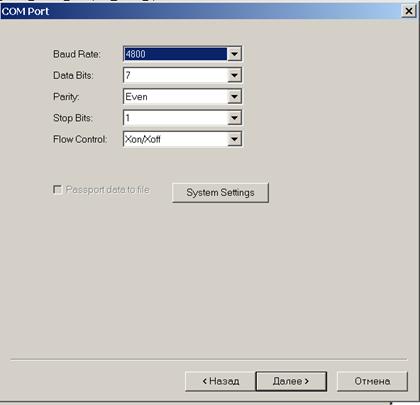

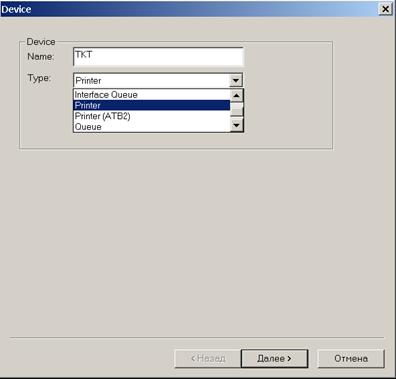

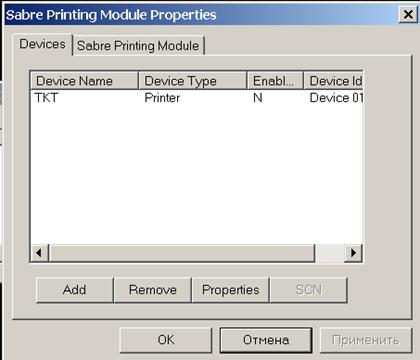

5. Пример экранов настройки программы управления периферийным оборудованием в утилите OADPutil
