ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ГИДРОМАССАЖНОГО
БОКСА СЕРИИ Z 6801
 |

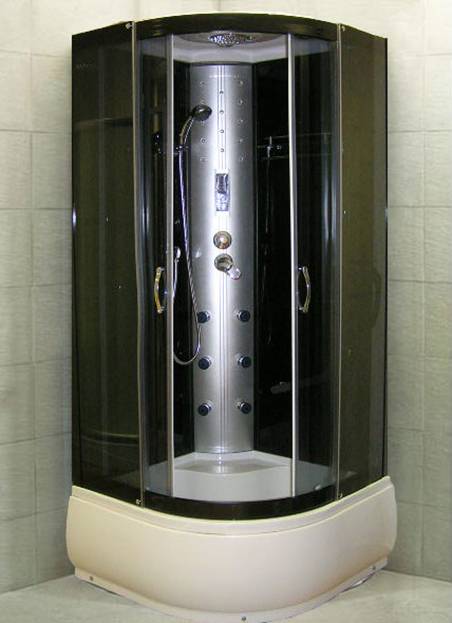

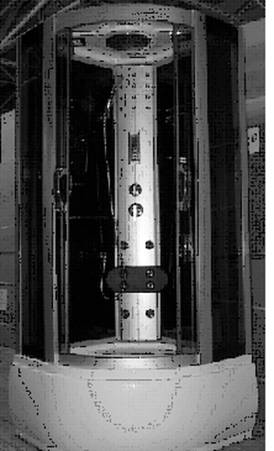

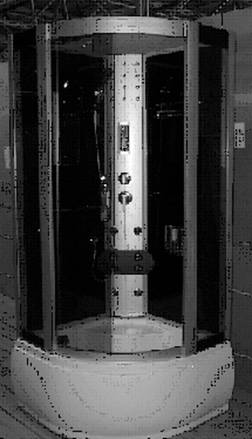

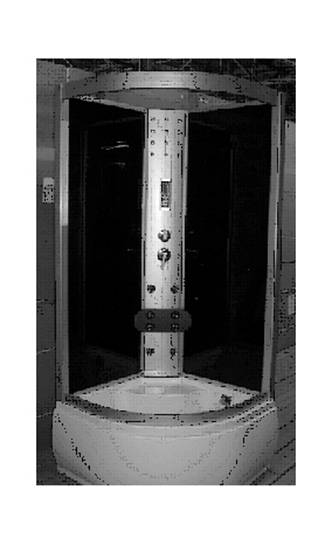

Описание гидромассажного бокса Z 6801
Комплектация:
- крыша
- верхний свет
- тропический душ
- электронная панель управления
- нерегулируемое крепление для душа
- душевая лейка на гибком шланге
- переключатель режима (гидромассаж или душ)
- 6 форсунок для массажа спины
- полочка для косметических средств
- глубокий поддон с сиденьем
- радио
- телефон
- зеркало
- поручень
Инструкция по использованию
гидромассажного бокса серии Z 6801
Спасибо Вам, что выбрали гидромассажную душевую кабину нашей компании. Для Вашего же удобства, пожалуйста, внимательно прочитайте инструкцию перед установкой и использованием кабины и обратите внимание на следующие пункты:
1. Установку приобретенного оборудования настоятельно рекомендуем производить силами представителей Сервисного центра, которые обеспечат последующее качественное гарантийное обслуживание для Вас.
2. Наша гарантия не распространяется на повреждения и недостатки, возникающие в случае неправильной установки своими силами или действий, не предусмотренных данной инструкцией
3. Такие органические растворители и сильные кислотные химикаты как ацетон, аммиак и бензин могут растворять или разрушать акриловые части и гальванопластик (части с гальваническим покрытием). Пожалуйста, избегайте контактов с вышеперечисленными жидкостями во время установки.
4. Пожалуйста, не смещайте кабину, подключенную к водоснабжению. Не храните ее вместе с ацетоном, аммиачным спиртом и другими органическими растворителями. Пожалуйста, бережно обращайтесь с изделием, избегайте ударов при транспортировке.
5. Храните изделие в проветриваемом, сухом помещении в выключенном виде и без воды.
6. Дети могут пользоваться изделием только под присмотром родителей.
Установка кабины
Обязательные рекомендации по проведению работ для установки гидромассажного оборудования.
1. Установка оборудования производится в помещении, специально подготовленном для этого, в строгом соответствии со схемой проведения работ.
2. Стены и пол на месте установки должны быть облицованы и не иметь никаких выступов в пределах габаритных размеров оборудования (в том числе бордюров). Все отделочные работы, включая отделку потолка, перед установкой оборудования должны быть завершены.
3. ВНИМАНИЕ. При подготовке водопроводных коммуникаций для подключения оборудования необходима установка фильтров механической очистки воды.
4. Давление воды в системе должно находиться в пределах 2-5 атмосфер. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 атм., требуется установка обратных клапанов.
5. Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается.
6. Выводы горячей и холодной воды должны иметь наружную резьбу диаметром 1/2, диаметр отверстия для подключения канализации - 50 мм.
7. Подготовьте сливную трубу и подводку воды в соответствии с техническим листом изделия и проверьте соединения. Поставьте поддон душевой кабины на место установки, отрегулируйте уровень с помощью ножек.
8. Подсоединение слива воды. Канализационная труба должна быть ниже дна поддона. Соедините трубу сифона с канализационной трубой, обмотайте соединение клейкой лентой или силиконовым материалом для уплотнений. Будьте осторожны, не перегните трубу сифона.
Выравнивание поддона (донного резервуара).
Установите панель с поддоном на подходящее место и отрегулируйте
высоту ножек с помощью регулировочных винтов.
Уровнем проверьте горизонтальность поддона. Отодвиньте поддон от стены на расстояние, позволяющее производить дальнейшую сборку душевой кабины.
Подсоедините гофрированный шланг от сифона к сливному отверстию канализации.
ВАЖНО!!! На все места соединения деталей душевой кабины предварительно нанести санитарный силиконовый герметик.
Установка задней и боковых стеновых панелей.
Соединить центральную стойку с боковыми стеклянными стенками согласно схеме 1. Установить на центральной стойке штангу для душа, полочку.
Установите стенки на поддон, предварительно нанеся герметик в
местах их соединения. Совместив крепежные отверстия, закрепите их
между собой винтами.
Внимание! Не затягивайте винты до упора. Это позволит регулировать
их положение в ходе дальнейшей установки. Затяните винты только
по окончании полной установки кабины.
Установка задней стенки.
Установите заднюю стенку на поддон так, чтобы крепежные отверстия совпали с отверстиями на поддоне и прикрепите ее к поддону.
 |  |
Установка боковых стенок.
Боковые стенки установите в пазы задней стенки и в направляющие на поддоне.
 |  |
Установка фиксируемых стеклянных панелей.
Установите фиксируемые стеклянные панели на поддон, вставив их в пазы боковых стенок и в фиксаторы на поддоне.
 |  |
Подготовка подвижных стеклянных дверей.
Прикрутите дверные ручки в соответствующие отверстия на стеклянных дверях. Вставьте подвижные двери в направляющую дугу.
 |  |
Установка направляющей дуги стеклянных панелей.
Прикрутите болтами верхнюю направляющую дугу и вставьте подвижные ролики в соответствующие отверстия.
 |
Установка верхней крыши.
Установите крышу на верхние части стенок так, чтобы отверстия крепления крыши совпали с отверстиями на задней, боковых стенках и с отверстиями на направляющей дуге. Прикрутите крышу при помощи болтов и гаек.
 |
Установка комплектующих.
Прикрутите болтами полочку для косметических средств и регулируемое крепление для душа. Установите ручной душ со шлангом.
 |  |
Установка подвижных стеклянных дверей.
Вставьте двери в нижние направляющие и в верхние подвижные ролики, прикрутите их.
Подключение воды.
Подсоедините трубы подачи воды к подготовленному отводу горячего и холодного водоснабжения, согласно схеме подключения воды (схема1).
 |

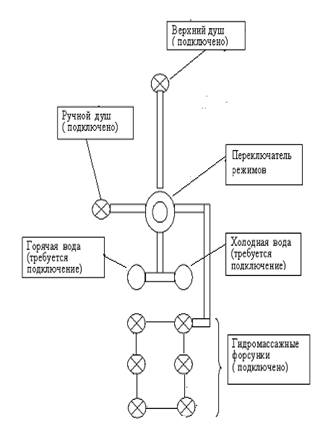

Схема 1
По окончании сборки установить душевую кабину на заранее подготовленное место, на котором производилась регулировка поддона по уровню.
Функциональная проверка и герметизация.
По истечении 24 часов после установки душевой кабины пролейте из душевой лейки на места соединений. При отсутствии протеканий можете пользоваться душевой кабиной. При необходимости повторно нанесите герметик по швам соединения.
Общая схема установки душевой кабины
Неправильно
Неправильно
Правильно
Эксплуатация душевой кабины
Стеклянные двери. Стеклянные двери изделия представляют собой раздвижную конструкцию; герметичность дверей обеспечивается за счет магнитного уплотнителя. Двери открываются и закрываются без усилий. Пожалуйста, не открывайте и не закрывайте двери с усилием во избежание повреждения кабины. В случае возникновения затруднений при открывании-закрывании дверей, смазать направляющие роликов силиконовой смазкой.
Смеситель. Смеситель имеет керамический картридж; пользователь может регулировать напор воды поворотом ручки вверх/вниз и температуру воды поворотом ручки вправо/влево.
Переключатель Массажные форсунки/Ручной душ/Верхний душ. Поверните ручку–регулятор в нужное положение. При включенном гидромассаже можно регулировать силу массажа поворотом форсунки, что дает больший эффект.
Очистка и уход за душевой кабиной
1. Чистите кабину с помощью мягкой ткани и жидких средств по уходу за акриловыми изделиями. Ни в коем случае не используйте средства, содержащие ацетон, аммиачный спирт и органические растворители, абразивы.
2. Полируйте поддон душевой кабины, используя полировочные материала, рекомендованные специалистами сервисного центра.
3. Для зашлифовки мелких царапин используйте влагостойкую микронную наждачную бумагу 1500, затем заполируйте поверхность полировочной пастой или мягким материалом.
4. Для удаления осадка от воды используйте слабокислотные моющие средства, рекомендованные для акриловых изделий.
5. Хромированные поверхности чистите, используя мягкие ткани, не обрабатывайте их средствами, содержащими кислоту. Не подвергайте поверхность ударам и контактом с царапающими предметами.
6. Для обеспечения нормальной работы и поддержания внешнего вида гидромассажных ванн и душевых кабин, пользователю необходимо проводить следующую профилактику, интервалом 1 раз в 6 месяцев после монтажа:
• Функциональная проверка оборудования
• Разборка и очистка от кальция гидромассажных форсунок и декоративных элементов специальным составом, рекомендованным по уходу за гидромассажным оборудованием
Производитель сантехнических изделий:
Зона механ. и электрич. индустрии, ул. Луадао, г. Яхоан, пров. Жэджанг, Китай
Возможные неисправности.
Неполадка | Причина | Способ устранения |
Утечка воды | Некачественная уплотняющая прокладка Нарушено соединение труб Повреждена труба | Замените Восстановите Замените |
Товар получен претензий по внешнему виду и комплектации не имею.
____________ ____________
подпись расшифровка
____________ ____________
дата М. П.
