Характерные точки расчёта для общего равномерного освещения показаны на рисунке 2.10.

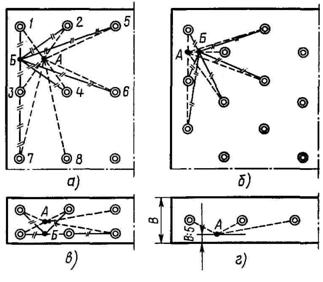

Рис. 2.10. Расчетные точки освещенности

При более часто встречающемся расположении светильников, например, рядами вдоль светотехнических мостиков, расчётную точку выбирают между рядами на расстоянии примерно равном расчётной высоте от торцовой стороны.

В принципе, не стоит выискивать точки абсолютного минимума освещённости у стен или в углах: если в подобных точках есть рабочие места, то доведение в них освещённости до требуемого значения может быть осуществлено увеличением мощности ближайших светильников или установкой дополнительных светильников. Часто при расчётах возникают затруднения в определении числа светильников, которые необходимо учитывать при нахождении ∑ε. Обычно принимаются светильники с трёх наименьших расстояний d. На рисунке 2.10. расчётные точки соединены линиями с теми светильниками, от которых обычно определяются значения ε. В общем случае, чем меньше Z / hр ( Z – расстояние между светильниками, hр – высота установки светильника над расчётной поверхностью) и чем шире светораспределение светильника, тем большую роль играют удалённые светильники и тем тщательнее следует их учитывать.

Во всех случаях при определении ∑ε не должны учитываться светильники, реально не создающие освещённости в контрольной точке из-за затенений оборудованием или корпусом рабочего.

Пример 2. В помещении, часть которого показана на рисунке 2.10., а – г необходимо обеспечить освещённость 100 лк при коэффициенте запаса k =1,5, используя светильники типа УПМ –15, установленные на высоте 3 м. Расстояние между светильниками в ряду 4 м, расстояние между рядами светильников 6и. Определить тип лампы накаливания.

Расстояние d от светильника до точки расчёта определяется обмером по масштабному плану. Значение ε определяется по графику рис. 2.9. Расчёты сведены в таблице 9. Наихудшей считается точка Б, по освещённости которой определяем необходимый поток, принимая μ=1,1:

лм.

Согласно табл.6 стр. 35 выбираем лампу 500 Вт на напряжение 220 В со световым потоком 8300 лм.

Таблица 9

Точка	Номера светильников	Расстояние, м	Условная освещённость, л. к.
от одного светильника	от всех светильников
А	1, 2, 3, 4 5, 6 7, 8	3,6 6,7 9,2	4,5	18 1,8 0,6
∑ε=20,4
Б	1, 3 2, 4 5, 6 7	3 5 8,5 9	7 2 0,4 31	14 4 0,8 0,31
	∑ε=19,11

3.  Экспериментальное исследование качества производственного освещения.

3.1.Описание люксметра и порядок работы с ним

Для экспериментального исследования качества освещения используют приборы люксметры, люксметры­ – яркометры, люксметры – пульсометры.

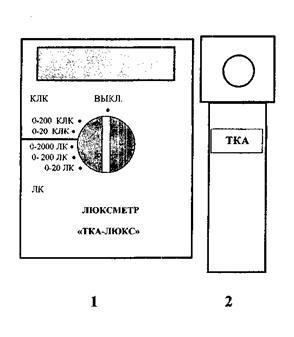

Рис. 3.1. Внешний вид прибора

1 – Блок обработки сигналов,

2 – Фотометрическая головка

Прибор «ТКА – Люкс» предназначен для измерения освещенности, создаваемой различными источниками, произвольно пространственно расположенными, в лк.

Принцип работы прибора заключается в преобразовании фотоприемным устройством излучения в электрический сигнал в последующей цифровой индикацией числовых значений освещенности в лк.

Конструктивно прибор состоит из двух функциональных блоков: фотометрической головки и блока обработки сигнала, связанных между собой множительным гибким кабелем.

На измерительном блоке расположены органы управления режимами работы и жидкокристаллический индикатор.

На задней стенке фотометрической головки расположена крышка батарейного отсека.

До начала работы с прибором потребитель должен внимательно ознакомиться с назначением прибора, его техническими данными и характеристиками, устройством и принципом действия, а также с методикой проведения измерений.

Эксплуатация прибора допускается только в рабочих условиях.

перед началом работы убедитесь в работоспособности элемента питания. Если при включении прибора в поле индикатора появится символ, индифицирующий разряд батареи, то необходимо произвести замену элемента питания.

ПОРЯДОК РАБОТЫ:

Отсчетным устройством прибора является жидкокристаллический индикатор, на табло которого при измерениях индицируются значения – от 0 до 1999.

Включите прибор. Определите его темновую ошибку, закрыв входное окно фотометрическорй головки. Темновую ошибку затем следует вычитать из измеренных значений освещенности.

Расположите фотометрическую головку прибора параллельно плоскости измеряемого объекта. Проследите за тем, чтобы на окно фотоприемника не падала тень от оператора, производящего измерение, а также тень от временно находящихся посторонних предметов.

Считайте с цифрового индикатора измеренное значение освещенности.

В случае появление на индикаторе символа «1» (перегрузка) переключите прибор на следующий диапазон измерения.

ЛАБОРАТОРНЫЕ РАБОТЫ ПО ТЕМЕ

«ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ»

3.2. Исследование искусственного освещения

Порядок выполнения лабораторной работы

1. Подробно изучить общие сведения об искусственном освещении, электрических источниках света, светильниках, системах электрического освещения. Получить номер варианта условий зрительных работ у преподавателя.

2. Исследование состояния искусственного освещения в лаборатории.

3. Произвести замер освещенности в лаборатории при закрытых шторах и включенном освещении на уровне столов (~ 0,8 м) по продольной оси и по диагонали. Причем, замеры производить в точках отстоящих одна от другой на расстоянии 1 м, первая и последняя точка замера принимается на расстоянии 1 м от стены (см. приложение 4).

4. По результатам замеров построить графики освещенности в зависимости от расстояния в метрах.

5. Определить среднюю освещенность лаборатории как среднеарифметическое всех значений .

6. Рассчитать неравномерность освещенности

.

7. Сравнить полученное с нормой освещенности (табл.11) для соответствующего помещения.

8. Сравнить фактическую неравномерность освещенности с допустимой по нормам для заданного разряда зрительной работы (табл.10).

Таблица 10

Разряд зрительной работы	Неравномерность освещения
при люминесцентных лампах	при других источниках
I – III	1,5	2
IV – VII	1,8	2

9. Сделать заключение о соответствии фактического освещения нормам.

Таблица 11

Требования к качеству освещения учебных аудиторий

Помещения	Плоскость нормирования и высота плоскости над полом	Искусственное освещение
Е, лк	Показатель дискомфорта, не более	Показатель пульсации освещенности, %
Классные комнаты, аудитории, учебные кабинеты	В – на доске	500	-	-
Г – на столе	400	40	15
Мастерские по обработке металлов и древесины	Г – 0,8	300	40	15
Кабинеты технического черчения и рисования	В – на доске	500	-	-
Г – 0,8	500	40	10
Спортивные залы	Пол	300	40	15
В – на уровне 2 м	75	-	-
Актовые залы, киноаудитории	Пол	200	90	-
Эстрада	В – 1,5	300	-	-
Кабинеты и комнаты преподавателей	Г – 0,8	200	60	15

3.3. Исследование естественного освещения

Задание выполнять в следующем порядке:

После изучения теоретической части ознакомиться с люксметром. Замерить освещенность в 5 точках характерного поперечного сечения помещения на уровне рабочей поверхности (приложение 4). Первая и последняя точки должны находиться на расстоянии 1м от стен. При замере фотоэлемент должны находиться на уровне рабочей поверхности (столов) тень от замерщика не должна падать на фотоэлемент, искусственное освещение должно быть выключено, окна не должны быть затенены шторами или людьми.

Также нужно замерить наружную освещенность, для этого замера следует выбрать место, где бы не было близких затеняющих небосвод зданий.

По формуле (1.1.) определяется освещенность в каждой точке замера, по формуле (1.1) КЕО для внутренних точек.

Данные заносят в таблицу.

Номера точек замера	Еизм	КЕО фак.	Размер объекта различения, мм, задается преподавате-лем	КЕО еНIII	Коэф. светового климата m	Коэф. солнеч- ности с	еНII по форму-ле (1.2.)	Разряд зрит. работы
1
2
3
4
5
Наруж - ный замер

Разряд зрительной работы определяется в зависимости от объекта различения по табл.1 стр.16. Фактическое значение КЕО следует сопоставить с нормируемым значением КЕО еНII которое рассчитывается по формуле (1.2.). Соответствие фактического КЕО следует сопоставить с еНII для точки наиболее удаленной от окон. Построить график КЕО фактического. Провести линию параллельную оси абсцисс на уровне еНII, определенного по заданной величине объекта различения.
