Разбрасыватель удобрении навесной (стр. 4 )

Разбрасыватель удобрений распределяет удобрения не только за собой, но и в стороны от оси движения агрегата. При этом количество распределённого материала уменьшается к краям полосы внесения. В связи с этим во время работы необходимо такие управление агрегатом, чтобы разбрасывание происходило «внахлест», с перекрытием по краям полос внесения.

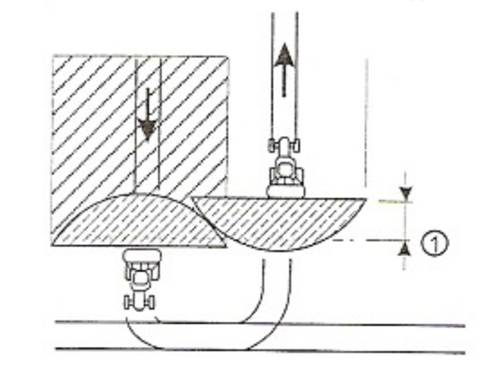

При разворотах и отключении-включении разбрасывателя на краях поля следует учитывать дальность разброса удобрений назад по оси движения агрегата (поз. 1 на рис.4).

Рис.4. Схема работы разбрасывателем

Во время работы тракторист должен соблюдать одинаковую дистанцию между соседними рабочими проходами по полю.

Скорость движения агрегата во время работы должна составлять 4-13 км/ч.

ПРЕДУПРЕЖДЕНИЕ!

Все действия по обслуживанию (например, очистке) необходимо выполнять с разбрасывателем, опущенном на грунт, выключенном двигателе, вынутом из замка зажигания ключе и установленном ручном тормозе.

6.  РАБОТА С УДОБРЕНИЯМИ 6.1. Смешивание удобрений

Часто применяемым приемом, направленным на упрощение работ, связанных с внесением удобрений, является механическое перемешивание удобрений. Эта процедура позволяет повысить производительность труда, ускорить выполнение работ и снизить нагрузку на почву.

При составлении смесей необходимо соблюдение определенных правил.

Компоненты приготовленной смеси должны быть сыпучими, не комковатыми, с соблюдением строгих пропорций, предусмотренных нормами внесения. Не все виды удобрений можно смешивать между собой, некоторые можно смешивать только непосредственно перед внесением.

ЗАПОМНИТЕ!

Нельзя смешивать удобрения, которые в смеси повышают свою гигроскопичность, кроме того, нельзя смешивать пылевидные и мелкокристаллические удобрения гранулированными.

Мочевину нельзя смешивать с аммиачной селитрой, известково-аммиачной селитрой, суперфосфатом, так как это может привести к образованию комков или мазеобразных точек. Это затрудняет разбрасывание смеси. Из-за потери азота нельзя смешивать аммиачные удобрения с удобрениями с щелочной реакцией. Негативные последствия может повлечь смешивание суперфосфата с удобрениями, содержащими кальций.

6.2.  Безопасная работа с удобрениями

ПРЕДУПРЕЖДЕНИЕ!

Все удобрения вредны для здоровья человека.

Все удобрения вредны для здоровья человека. Многие из них имеют пылящие и разъедающие свойства. Кроме сиюминутных результатов они могут также вызвать через некоторое время заболевания кожи, дыхательных путей, и желудочно-кишечного тракта. Поэтому при работе с удобрениями следует использовать защитные комбинезоны, перчатки, обувь, а также очки и противопылевые маски. Руки и лицо рекомендуется смазать кремом или вазелином, а после завершения работ необходимо тщательно вымыть тело. Все работающие с удобрениями должны быть подробно ознакомлены со свойствами и возможностями воздействия удобрений на человека, а также с противопожарной инструкцией.

ЗАПОМНИТЕ! При работе с удобрениями и известью необходимо использовать защитную одежду: резиновые обувь и перчатки, плащ, головной убор, очки и респиратор.

7.  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1.  Обслуживание после работы.

Каждый раз после завершения работы разбрасыватель следует установить на ровном твердом основании, очистить от удобрений, после чего провести осмотр соединений, деталей и узлов. Поврежденные и изношенные детали заменить на новые или восстановленные. Все ослабленые резьбовые соединения необходимо подтянуть.

Световые сигнальные приборы и знак, обозначающий тихоходное транспортое средство, необходимо держать в чистоте.

7.2.  Обслуживание посезонное.

После завершения рабочего сезона, разбрасыватель следует установить на ровном твердом основании, тщательно очистить от удобрений и загрязнений. Изношенные или поврежденные детали необходимо заменить новыми и подтянуть все резьбовые соединения.

Разбрасыватель должен храниться под навесом на ровном твердом основании. В случае отсутствия места крытой, допускается хранение на открытом воздухе.

Дефекты, возникшие на лакокрасочном покрытии, необходимо очистить и покрыть новым слоем защитной краски.

7.3.  Инструкция по смазке.

К основным правилам техобслуживания относится соблюдение сроков смазки и применение соответствующих видов смазочных материалов. Перед смазыванием все точки смазки нужно очистить от загрязнений. Смазку следует проводить в соответствии с таблицей 6.

Таблица 6. Точки смазки № п/п Места смазки Количест во точек Периодичность Вид смазки или масла 1 Центральная передача 1 Каждые 200 ч работы или раз в сезон Трансмиссионное масло GL3 80W/90 2 Угловая передача 2 Каждые 200 ч работы или раз в сезон Трансмиссионное масло GL3 80W/90 3 Механизм регулировки нормы внесения 2 Каждые 10 ч работы LT - 42

7.4.  Неисправности и способы их устранения.

Для обеспечения продолжительной бесперебойной работы разбрасывателя следует проверять состояние резьбовых соединений и в случае их ослабления подтянуть. Разбрасыватель по окончании работы следует тщательно очистить. Изношенные или поврежденные детали должны быть заменены. Наиболее частые причины неисправностей и способы их устранения представлены в таблице 7.

Таблица 7. Причины неисправностей и способы их устранения. № п/п Признаки Причины Способ устранения 1 Поток разбрасываемого удобрения не является постоянным Блокировка дозирующего окна комками удобрений, либо его засорение Временно увеличить дозирующее окно посредством открытия задвижек Загустевание слишком влажного удобрения в бункере Перемешать загустевшее удобрение в бункере 2 Шумная работа приводного редуктора Низкий уровень масла или его отсутствие Долить масло Повреждение зубчатой передачи Отремонтировать редуктор 3 Разбрасывающие диски не вращаются Срезание стопорных болтов Заменить болты новыми 8.ТРАНСПОРТИРОВКА

Навесной разбрасыватель минеральных удобрений, при транспортировке по дорогам общего пользования, должен быть обозначен сзади красными стоп - сигналами и светоотражателями, оранжевыми поворотниками. На машине должен быть установлен треугольный знак, обозначающий тихоходное транспортное средство. Кроме того, трактор, с которым агрегатируется разбрасыватель, должен соответствовать условиям допуска для движения по дорогам общего пользования в соответствии с требованиями Правил дорожного движения.

На время транспортировки разбрасыватель должен быть поднят в положение, обеспечивающее требуемый транспортный просвет.

Светосигнальные приборы и знак, обозначающий тихоходное

транспортное средство, необходимо содержать в чистоте.

ВНИМАНИЕ! Запрещается проезд по дорогам общего пользования без соответствующей маркировки и освещения, в соответствии с

действующими правилами. Разбрасыватель удобрений, транспортируемый по дорогам общего пользования на системе навески трактора, должен быть оснащен установленными правилами светосигнальными приборами и треугольным знаком, обозначающим тихоходные транспортные средства, закреплёнными на специальных держателях, расположенных на бункере машины. Запрещается перевозить людей и грузы на раме машины.

9.  ХРАНЕНИЕ РАЗБРАСЫВАТЕЛЯ

Разбрасыватель должен храниться под навесом на ровном прочном основании. Допускается хранение вне помещения. Конец вала приема мощности необходимо покрыть слоем смазки. Все повреждения лакокрасочного покрытия устранить. В случае длительного хранения машины на улице консервацию необходимо повторять.

Разбрасыватель должен храниться в месте, где не возникает угрозы для людей и окружающей среды.

Светосигнальные приборы и знак, обозначающий тихоходные

транспортные средства, необходимо снять с разбрасывателя и хранить в сухом месте, предохраняя от повреждений.

По окончании периода хранения, необходимо смазать машину и проверить состояние резьбовых соединений.

10.  ДЕМОНТАЖ

ВНИМАНИЕ! Перед началом операций по демонтажу следует разбрасыватель отключить от трактора.

Демонтаж машины должны выполнять люди, знакомые с ее устройством. Эти действия необходимо выполнить после установки машины на ровном твердом основании.

Так как масса некоторых элементов разбрасывателя превышает 20 кг (рама, бункер) при демонтаже необходимо использовать подъемное оборудование.

ВНИМАНИЕ! Подъемное оборудование, применяемое при демонтаже, может обслуживать только лицо, имеющее соответствующие полномочия и квалификацию.

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Разбрасыватель минеральных удобрений РМУ-600/800

Год выпуска ___________заводской номер ___________________________

Изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, технических условий ТУ 4739-075-51612561-2013, действующей технической документации и признан годным для эксплуатации.

Начальник ОТК

МП _______________ ______________________

(личная подпись) (расшифровка подписи)

«_____» _____________ 20__ г.

12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель гарантирует соответствие загрузчика требованиям технических условий при соблюдении потребителем правил эксплуатации, транспортирования, монтажа и хранения, установленных техническими условиями и руководством по эксплуатации.

Гарантийный срок исчисляется со дня передачи товара потребителю и составляет 12 месяцев, при условии соблюдения правил эксплуатации, транспортирования и хранения, указанных в «Руководстве по эксплуатации».

Претензии по качеству должны представляться согласно положению о купле-продаже в соответствии с главой 30 Гражданского Кодекса Российской Федерации, Федеральными Законами от 07.02.92 № 000-1- ФЗ «О защите прав потребителей», -ФЗ «О техническом регулировании», от 29.10.98
«О финансовой аренде (лизинге)», кроме случаев, оговоренных взаимным соглашением сторон. При этом претензии по комплектности должны предъявляться в день поступления загрузчика к потребителю, а претензии к внешнему виду должны предъявляться в течение 5 дней после поступления к потребителю.

Срок службы загрузчика до 5 лет.

ГАРАНТИЙНЫЙ ТАЛОН

346703, Россия, Ростовская область, Аксайский район,
х. Ленина, ул. Онучкина,.
тел./, 3-53-66

1. Разбрасыватель минеральных удобрений РМУ-600/800

2._______________________________________________________________

(число, месяц, год выпуска)

3._______________________________________________________________

(заводской номер загрузчика)

Разбрасыватель минеральных удобрений РМУ-600/800соответствует чертежам, техническим условиям, государственным стандартам.

Гарантийный срок исчисляется со дня передачи товара потребителю и составляет 12 месяцев, при условии соблюдения правил эксплуатации, транспортирования и хранения, указанных в «Руководстве по эксплуатации».

________________________________________

подпись

1._______________________________________________________________

(дата получения загрузчика потребителем на складе завода-изготовителя)

2._______________________________________________________________

(дата ввода в эксплуатацию)

М. П.

____________________________________________________

подпись
