АКЦИОНЕРНОЕ ОБЩЕСТВО "МАШМИР' | ОК № 9.04.192 | |
OK ВЫПУСК 1 1998 | OTPACЛЕВОЙ КАТАЛОГ Строительные, дорожные и коммунальные машины, оборудование и инструмент | Код OKП 48543331 |
Серия 6. ПОЖАРНАЯ ТЕХНИКА |
РУЧНОЙ ПОРОШКОВЫЙ ОГНЕТУШИТЕЛЬ ОП-10Ф
(ТУ 12.4675547.294-91; ГОСТ 15150-69)
Порошковый огнетушитель (рис. 1) предназначен для ликвидации пожаров классов А, В и С на угольных и сланцевых шахтах и других отраслях и условиях холодного ХЛ климат при температуре окружающего воздyxa от -50 до +40°С: категория размещения 2 и 3.
Рис.1 Ручной порошковый огнетушитель ОП-10Ф
Пожар класса А — загорание твердых веществ в основном органического происхождения, сопровождающееся тлением.
Пожар класса В — загорание горючих жидкостей или плавящихся твердых веществ.
Пожар класса С — загорание газов, а также электрооборудования, находящегося под напряжением до 1140 В.
Принцип действия огнетушителя основан на использовании энергии сжатого воздуха — энергоносителя, заключенного в баллон, для выдачи огнетушащего порошка из сосуда огнетушителя.
Oгнетушитель (рис.2) состоит из сосуда; запорной головки; насадка; запорно-пускового устройства; баллона со сжатым воздухом; сифона; устройства для псевдоожижения огнетушащего порошка; устройства для фиксации от самопроизвольного срабатывания — чеки; ручки.
Сосуд выполнен в виде цилиндра с верхним и нижнем днищами эллиптической формы. Верхнее днище имеет горловину для зарядки сосуда огнетушащим порошком и крепления запорной головки. К нижнему днищу крепится подставка для придания огнетушителю устойчивого положения.

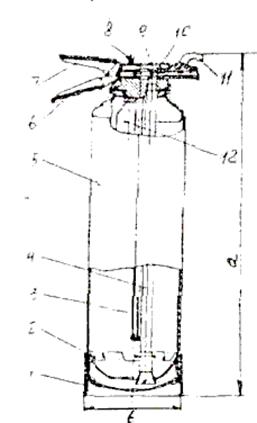

Рис.2. Обший вид ручного порошкового огнетушителя ОП-10Ф:
1 - подставка; 2 - мембрана; 3 - вспушиватель; 4 - сифон; 5 - сосуд;
6 - рукоятка; 7 - рычаг; 8 - пробойник; 9 - клапан; 10 - головка;
11 - насадок; 12 - баллон; а - высота; h - диаметр
Запорная головка (рис.3) предназначена для герметизации сосуда и управления огнетушителем.
Рис.3. Головка:
1.3 - пружины; 2.4.5- кольцы; 6 - штифт; 7 - чека; А - полость
Запорно-пусковое устройство обеспечивает герметизацию сосуда огнетушителя, прерывистую выдачу из него огнетушашего порошка и располагается в запорной головке.
Пробойник предназначен для прокола мембраны баллона со сжатым воздухом. Для предотвращения случайного срабатывания oгнетушителя пробойник фиксируется относитeльно головки опломбированной предохранительной чекой.
Клапан предназначен для регулирования и осуществления прерывистой выдачи огнетушащего порошка из сосуда огнетушителя. Управление клапаном — рычагом.
Баллон (рис.4) служит для хранения сжатого воздуха; насадок - для формирования воздушно порошковой струи и сифон — для подачи воздушно-порошковой смеси в головку огнетушителя под регулировочный клапан.
Рис.4. Баллон в сборе:
1 - корпус; 2 - штуцер; 3 - мембрана; 4 - кольцо
Устройство для псевдоожижения огнетушащего порошка в сосуде огнетушителя сжатым воздухом повышает эффективность тушения за счет полноты выработки порошка. Псевдоожижение порошка сжатым воздухом, поступающим из баллона, осуществляется с помощью вспушивателя.
В нижней части сосуда установлена эластичная мембрана, колеблющаяся под воздействием струй сжатого воздуха, исходяших из вспушивателя, для механического рыхления огнетушащего порошка в сосуде.
Ручка предназначена для переноски и манипулирования огнетушителем в процессе его работы.

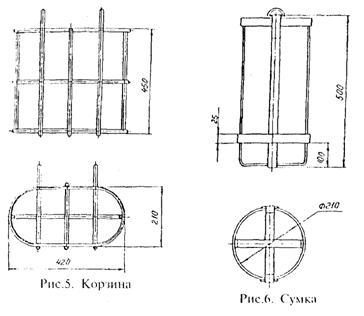

Огнетушитель располагается в специальной корзине (рис.5) на пожарных постах рядом с пожароопасными местами. Для удобства переноски огнетушителя на большие расстояния применяется сумка (рис.6).
Остаток огнетушащего вещества в сосуде огнетушителя после полного его срабатывания составляет не более 10 % от массы заряда.
Усилие приведения в действие огнетушителя - не более 200 Н.
Вероятность безотказного срабатывания огнетушителя после одного года эксплуатации - не менее 0,9. Средний срок службы — 5 лет.
В комплект поставки входит порошковый огнетушитель, техническая документация и ЗИП.
При эксплуатации порошкового огнетушителя необходимо выполнять указания мер безопасности.
Хранить огнетушитель следует согласно условиям хранения по группе 5 ГОСТ 15150-69.
Транспортирование огнетушителя осуществляется в контейнерах (поставка партия - до 25 огнетушителей ) всеми видами транспорта.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Огнетушащее вещество:
вид........порошок марки П-2АП (ТУ 113-08-597-86)
масса, кг........................................................8
Сосуд:
вместимость, л..............................................10
рабочее давление, МПа..............................1 - 1,4
Огнетушащая способность по тушению модельного очага пожара класса В
(бензин А-76 летний ГОСТ 2084-77), м2...............5,75
Продолжительность подачи огнетушащего вещества, с......12
Длина струи, м ......................................................7
Удельная масса, кг/м2.............................................3,1
Габаритные размеры, мм:
высота огнетушителя (а) ................................610
диаметр сосуда (б) .........................................165
Масса, кг:
сжатого воздуха в баллоне.........................0,065-0,07
огнетушителя..............................................14
ИЗГОТОВИТЕЛЬ - ОАО "Макеевский завод "Факел"
339054, Украина, Донецкая обл.,
