Обогреватель TP 400V – 03.1

РУКОВОДСТВО по установке, эксплуатации и техническом обслуживании оборудования

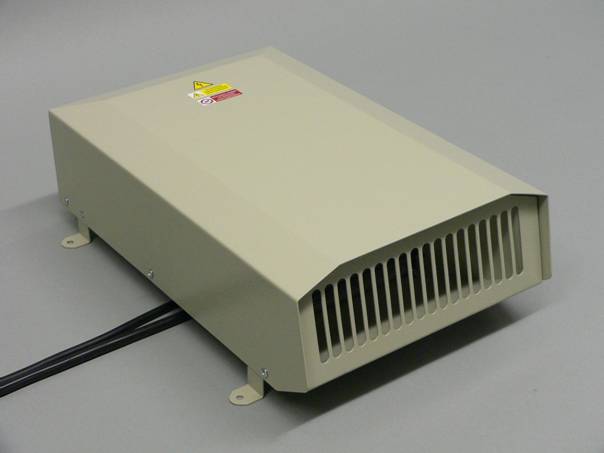

Обогреватель TP 400V – 03.1

Электрический обогрев и вентиляция кабин обслуживающего персонала машин

Elektrodílna Dalecký, s. r.o.

Čáslavská 1257

537 01 Chrudim IV

Czech Republic

Tel./fax: [phone], E-mail: *****@***cz, Homepage: www. eddalecky. cz

Содержание:

1. Безопасность 2

2. Описание оборудования 3

3. Монтаж 3

4. Эксплуатация – инструкция для обслуживающего персонала 4

5.Техническое обслуживание 5

6. Ремонты 5

7. Охрана окружающей среды, утилизация 5

8. Гарантийные условия 6

9. Изготовитель и поставщик 6

10.Электрическая схема 6

1. Безопасность

Предупреждение:

Когда видите в инструкции этот символ, внимательно прочтите следующую информацию.

Оборудование изготовлено в соответствии с современным уровнем техники!

Обширные испытания материала и функционирования, а также контролирование качества, обеспечивают Вам его эффективность и длительный срок службы. Несмотря на это, данное оборудование небезопасно при его обслуживании не инструктированным персоналом, а также если было установлено или используется в противоречии с данным руководством.

До ввода в эксплуатацию внимательно прочтите все инструкции.

Инструкции сберегайте и при смене оператора или пользователя передайте вместе с оборудованием. Оборудование используйте только в встроенном состоянии. Защитные компоненты (например охранная решётка и крышки) запрешено демонтировать или отключать. Сборку и подключение к электросети, техническое обслуживание и ремонты разрешено производить только специально инструктированным профессионалам! Оборудование предназначено для обогрева и вентиляции воздуха в кабине машины только в соответствии с этими инструкциями.

Применяемые символы безопасности труда – нижеприведенные символы предупреждают об определённой опасности или предоставляют рекомендации для безопасной эксплуатации:

Внимание! Опасность! Меры предосторожности!

Опасность –электрический ток или высокое напряжение!

Важное предостережение, информация!

Внимание! Горячая поверхность!

2. Описание оборудования

Обогреватель TP 400V - это встроенное электрическое оборудование, предназначенное только для электрического обогрева кабин обслуживающего персонала механизмов и управляемой вентиляции воздуха, насасываемого из внешней среды кабины. Применяемый нагревательный элемент HRI сертифицирован и одобрен (UL, VDE). Управление отоплением и регулированием мощности вентилятора при помощи 2 переключателей встроено в кресле управления обслуживающего персонала. Переключатель „Режим“ управляет позициями Вентиляция-Выключение-Отопление, другой переключатель регулирует „МОЩНОСТЬ“ вентилятора на I-II-III (макс.). Температура в кабине при отоплении регулирована термостатически в диапазоне от 18 °C до макс. 30°C (см.ČSN EN 13557 +A2:11/2008).На стенке кабины установлен регулятор REGO 973, на котором обслуживающий персонал наставит необходимую температуру при помощи вращающегося кольца регулятора. Регулятор при включенном отоплении автоматически поддерживает требуемую температуру в кабине, в режиме отопления одновременно светит сигнальная контрольная лампочка над кольцом регулятора и работает вентилятор на предварительно наставленной мощности. При достижении желаемой температуры воздуха в кабине или при выключении отопления на пульте управления („0“- выключено), сигнальная контрольная лампочка на REGO не светит. При отоплении вентилятор включается автоматически. При максимальной мощности вентилятора („III“) не превышает температура на выходной решётке 70°C.

Teхнические данные

Tип	TP400V - 03.1
Год изготовления	2011
Вес	11 kg
Номинальное напряжение	3 PE N 50Hz 400/230V
Номинальный ток	5A
Потребляемая мощность	3000 W
Класс защиты	I.
Электрическая защита	IP 20
Максимальный уровень звуковой мощности	63 dB

3. Монтаж

Монтаж, электропроводку, электричекое соединение, первый ввод в эксплуатацию может осуществлять только квалифицированный и изготовителем инструктированный специалист.

Obr. 1

элемента

обогревателя

Электрическое отопление собрано изготовителем. K полу кабины крепится 2 винтами M8 (2).

Вентилятор (1) соединён соединительной муфтой (2) четырьмя винтами M6 с выхлопным корпусом (3), оснащённым защитной решёткой (4) с встроенным отопительным элементом, укреплённым зажимной вставкой (5). Электрические соединения (6) подключёны в соответствии со схемой электрической проводки всей кабины, включая 2 переключателя и регулятор температуры.

4. Эксплуатация – инструкция для обслуживающего персонала

Не закрывайте выходную решётку оборудования при работе и после отключения. Корпус оборудования может достигать температуры 70°C.

Панель управления электрическим оборудованием встроена в кресло управления в кабине для обслуживающего персонала и в общей сложности состоит из трёх частей:

1)  Три-позиционный переключатель „РЕЖИМ“, которым включается вентилятор, или отопление вместе с вентилятором. В положении „0“ электрическое оборудование выключено.

2)  Три-позиционный переключатель „МОЩНОСТЬ“, которым регулируется мощность вентилятора в трёх позициях I-II-III, где III максимальная мощность силы воздушного потока.

3)  Регулятор REGO 973, которым наставляется и автоматически регулируется температура в кабине. Регулятор размещён на высоте 1,5м над уровнем пола на стенке кабины. Требуемую температуру в °C обслуживающий персонал наставит посредством вращающегося кольца регулятора, на котором температурная шкала в диапазоне от +5°C до 30 °C. Регулятор при включенном отоплении автоматически поддерживает в кабине наставленную температуру. Когда включено отопление, светится сигнализационная котрольная лампочка над кольцом регулирования и вращается вентилятор в предварительно наставленном режиме мощности. При включенном отоплении, включение и выключение вентилятора автоматическое. При достижении требуемой температуры воздуха в кабине термостатический регулятор выключит отопление и вентилятор, а при понижении температуры включит. Сигнализационная контрольная лампочка на регуляторе светится при включении переключателя режима в позицию („ОТОПЛЕНИЕ“) а в позиции переключателя („0“ - выключено) сигнализационная контрольная лампочка на REGO не светится. При максимальной мощности вентилятора („III“) не превышает температура на выходной решётке 70°C.

Подробная инструкция по установке и применению термостата REGO 973 является составной частью прилагаемой к электрическому оборудованию документации.

Для обеспечения нормальной работы запрещено закрывать вентиляционные отворы регулятора.

При обслуживании электрического оборудования, обязан обслуживающий персонал руководствоваться соответствующими правилами использования, инструкциями и местными эксплуатационными правилами по его правильному применению. Не допускать перегрузок и повреждения оборудования. При обнаружении обслуживающим персоналом дефекта на оборудовании (например повреждение изоляции, запах горелого, дым, непривычно громкий или прерывистый ход электрического оборудования, сильный рокот, прерывистый пуск, повышенный нагрев какой - то части электрического оборудования, искрение, вибрации от электрического тока), должен он электрическое оборудование незамедлительно выключить и об неисправности сообщить мастеру по ремонтам электрического оборудования или руководителю производства. Повреждённое электрическое оборудование применять не разрешается.

Предупреждение! Оборудование разрешается эксплуатировать только в присутствии обслуживающего персонала.

Во время отсутствия персонала в кабине, должен находиться переключатель „РЕЖИМ“ на кресле управления в позиции „0“.

Оборудование ни в коем случае нельзя эксплуатировать при шлифовке, покраске и техническом обслуживании полов или полового покрытия а также во время манипуляции с горючими веществами. На оборудовании и в непосредственной близости от него и за выходной решёткой не разрешено класть какие-либо горючие или легко воспламеняющиеся материалы как например бельё, одеяла, газеты, ёмкости с воском или бензином, спрей и т. п./. Угрожает опасность пожара или взрыва!!!

·  Оборудование запрещено эксплуатировать в среде с угрозой накопления пыли, газа или пара, поскольку этим электрическое обрудование подвергается повышенной опасности пожара или взрыва.

5. Техническое обслуживание

Электрическое оборудование сконструировано таким образом, что нуждается в минимальном техническом обслуживании.

Техническое обслуживание данного оборудования разрешено осуществлять только специалисту с электротехнической квалификацией.

Перед началом работ по техническому обслуживанию:

·  Выключите оборудование, переключатель „РЕЖИМ“ наставьте в позицию „0“, сконтролируйте отключение от электросети!

·  Подождите пока остановится вентилятор и остынет обогреватель!

Очистка и ревизия (рекомендовано1x в год):

Поверхность изделия очищайте в холодном состоянии обычными моющими средствами. Не применяйте песчанообразные и разъедающие средства. В отверстия для воздуха никогда не брызгайте чистящие спреи. Ни в коем случае не применяйте очиститель высокого давления или давление горячего пара. Сконтролируйте беспрепятственность вращения крыльчатки вентилятора поворачиванием и прослушиванием, осмотрите и очистите крыльчатку всасыванием и выдуванием с помощью сжатого воздуха. Сконтролируйте и тщательно очистите всасывающие отверстия. Сконтролируйте состояние фильтров и вымените их ( если были фильтры в комплекте с поставленным оборудованием). Сконтролируйте все винтовые соединения и при необходимости их затяните.

Электропроводка:

- в рамках периодических осмотров всей машины проведите контроль функциональности и целостности электропроводки электрического оборудования TP400V. Оборудование было изготовителем проверено в соответствии с IEC 60204 относящимися к машинам связанным с отоплением и вентиляцией.

6. Ремонты

Ремонты электроповодки и электрического соединения при повторном введении в эксплуатацию данного оборудования может производить только квалифицированный специалист. При сервисном обслуживании применяйте только оригинальные комплектующие от изготовителя!

Последовательность перед началом ремонтных работ и замена обогревательного элемента:

·  Выключите оборудование, переключатель „РЕЖИМ“ наставьте в позицию „0“, сконтролируйте отключение от электросети!

·  Подождите пока остановиться вентилятор и остынет обогреватель!

·  Перед снятием крышки обеспечьте предохранение оборудование перед повторным включением!

·  Применяйте только оригинальные запасные части, указанные производителем!

·  Повольте 2 винта M8 и выньте отопление из пола

·  Разъедините электропривод отопительного элемента с боковой стороны выхлопной части корпуса

·  Отмонтируйте зажимную вставку и выньте отопительный элемент (тип HRI) из выхлопной части корпуса

·  Насадите новый отопительный элемент и смонтируйте (см. Рис. 1)

·  Проверьте подключение и функцию нагрева.

7. Охрана окружающей среды и утилизация



Оборудование не выбрасывается как мусор, его необходимо отдельно собирать и ликвидировать. Охрана окружающей среды является нашим целенаправленным интересом также, как и качество изделий и эффективность работы.

В процессе производства мы строго соблюдаем правила и законы по охране окружающей среды и поэтому применяем в аспекте экономичного производства самые лучшие рециклируемые материалы и технику с минимальным негативным влиянием на окружающую среду.

Оборудование изготовлено из материалов, подлежащих вторичной переработке. Компоненты можно легко отсоединить и обеспечить ликвидацию в соответствии с местными законами и правилами обращения с отходами. Ликвидацию ненужного оборудования поручите фирме, имеющей полномочное разрешение на ликвидацию электроотходов.

8. Гарантийные условия

На оборудование даёт производитель гарантию 24 месяца от даты продажи. Применить право на гарантию можно только в стране, где было устройство куплено. Обратитесь, пожалуйста, к соответствующему изготовителю и поставщику оборудования. Монтаж, электропроводку, электрическое соединение, первый ввод в эксплуатацию и техническое обслуживание этого оборудования полномочен осуществлять только квалифицированный специалист. Гарантия изготовителя не распространяется на оборудование повреждённое из-за несоблюдения инструкций по монтажу, эксплуатации, техническом обслуживании и ремонте, перечисленных в данном руководстве.

9. Изготовитель и поставщик

Elektrodílna Dalecký s. r.o

Čáslavská 1257

537 01 Chrudim

Чешская республика

Tel./fax : [phone]

E-mail : *****@***cz

Web : www. eddalecky. cz

10. Электрическая схема

Электрическая соединительная схема отопления и управления им является частью электропроводки всей кабины. Графические символы, применённые в схеме, соответствуют IEC 60617-DB:2001.
