Выжиганием с помощью самодельного станочка ЧПУ начал заниматься более 4 лет назад.

Вначале использовал для выжигания красный лазерный диод из приводов ДВД РВ.

Необходим лазерный диод из любой модели ДВД РВ привода. Главное чтобы скорость записи ДВД была не менее х16. А чем больше тем лучше - мощнее диод.

Сам диод не дает прямого луча, из кристалла выходит расходящийся пучок. И этот пучок нужно сфокусировать в острый луч. Эту функцию выполняет линза колиматора. Как показано у меня на рисунке.



Причем линза колиматора должна иметь определенное фокусное расстояние.



Если нужно получить луч максимальной мощности на близком расстоянии, то нужно взять короткофокусную линзу, как на верхнем рисунке.

А если вы хотите чтобы было что-то вроде указки чтобы светить вдаль как можно более нерасходящимся лучом, то тогда нужна более длинно фокусная линза. Но недостаток этого, то что часть лучей (т. е. мощности) будет теряться.

Вот тут и вопрос? что вас интересует? Или светить как можно дальше, тогда берем более длинно фокусную линзу и луч будет около 3мм в диаметре, и будет светить довольно далеко с небольшим расхождением луча. Расстояние когда точка будет еще достаточно маленькой несколько сот метров, а на

несколько километров луч еще будет виден.

Если вы хотите светить вдаль но не очень далеко но с большой мощностью, то следует взять коротокофкусную линзу, и тогда диаметр луча можно сделать 1мм или даже меньше. Правда расходимоть будет больше но на несколько десятков метров можно бить очень маленькой яркой точкой, а луч даже будет

виден в воздухе.

Опять же при короткофокусной линзе, можно сконцентрировать луч в очень маленькую точку (менее 0,05мм в диаметре) на расстоянии от 2см до 10см, и таким лучом вблизи до 10 см, можно что-нибудь прожигать.

Если лазерный диод нужен для станка, то только короткофокусная линза - самая лучшая это из того же ДВД - самая последняя которая светит уже на дорожки диска. Причем ставить ее нужно на расстоянии 1-2 мм от диода и обязательно слабой выпуклостью в сторону диода, а сильной выпуклостью наружу.

Работать можно на расстонии от объектива от 15мм до 50мм. Но лучше около 20-25мм. Принцип такой – чем меньше расстояние - тем меньше точку можно сфокусировать.

Я пользовался прораммой CnConv 2.5. Очень хорошая. Совсем никогда не зависает, очень простой и понятный интерфейс, работает через USB, требует минимум ресурсов процессора, совсем не тормозит, очень простая и понятная в настройках. Работать с рней легко.

Пользовался также и ПАУКом.

Программа ПАУК-4 неплохая, учитывая, что бесплатная то великолепная. Но требовательная к ресурсам компьютера, поэтому не всегда, и не на каждом компе работает корректно. Может работать в 2 режимах – выжигание по линиям с переменной скоростью (режим – ТАРАНТУЛ, лучший режим, я им пользовался), и в режиме выжигания по точкам с постоянной мощностью, (режим – ДЯТЕЛ), не пользовался им потому что в программе CnConv этот режим работает просто великолепно и без всяких сбоев.

Теперь для выжигания пользуюсь собственным программным обеспечением на основе специально разработанного контроллера, который работет вообще без компьютера. Т. е. контроллер предназначен для автономной работы ЛЮБОГО станка ЧПУ. Работает в режиме реального времени, не зависит от капризов Windows, и с помощью своего оригинального программного обеспечения может работать в 4 режимах выжигания, в том числе и в режимах ПАУКа, и CnConv, и дополнительных режимах выжигания по штрихам и выжигания векторной графики. Теперь пользуюсь только им.

Наличие контроллера позволяет обойтись без всякого доростоящего программного обеспечения типа MACH2, MACH3, TurboCNC, LinuxCNC и прочего. Потому что контроллер преставляет собой как бы замену компьютера, и используется вместо него. А приницп управления станком абсолютно такой же как и любого ПО работающего через порт LPT. Потому что на выходе контроллера те же сигналы и в таком же стандарте как и в стандартном порте LPT, поэтому его можно просто подключить к любому станку вместо компа, через тот же кабель LPT.

Первый блок управления шаговыми двигателями я собирал сам, по схемам из интернета, а драйверы шаговых двигателей покупал в наборах типа спаяй сам. Один комплект драйвера ШД - 20$.

Могу прислать описание лазера на основе синего лазерного диода. А также способы вступительной обработки фотографий и рисунков для выжигания.

ОПИСАНИЕ МОЩНОГО СИНЕГО ЛАЗЕРНОГО ДИОДА

2 года назад сделал на пробу лазерную головку с синим диодом.

И первые же экспериметны дали потрясающий результат. Во первых мощность синих диодов на много (в 10 раз) больше чем красных, поэтому выжигание идет намного быстрее.

Во вторых синий свет значительно более эффективен для выжигания, потому что гораздо сильнее поглощаетмся большинством материалов, даже визуально практически белого цвета. Но синие лазерные диоды пока еще довольно дорогие, хотя если решиться заняться серьезно этой темой, то стоит их

брать, потому что их ресурс практичнски не ограничен.

Производитель дает на синие лазерные диоды 10000 часов гарантии, я же использую из на 80-85% мощности (этого вполне хватает) и поэтомку в этом случае они практически вечные!!!

Сделать лазерную головку самому конечно же возможно. И я могу помочь и схемами и чертежами и консультацией. Но все же это довольно сложное устройство, поэтому чтобы его сделать нужно во первых иметь навыки работы с электроникой, и во вторых хорошо знать нюансы лазеров и оптику.

Поэтому если вы в состоянии сами собрать станок для обработки ЧПУ, вам возможно будет несложно собрать и лазерную головку.

В случае если вы хотите заняться лазерным выжиганием на станочке, но не можете или не хотите сами изготавливать лазерные головки, то я изготавливаю их на заказ.

Стоимость лазерных головок:

-  головка с красным лазерным диодом, с драйвером и - 68 Долларов

схемой управления работой лазера

- головка с синим лазерным диодом, с драйвером, с - 175 долларов.

дополнительным охлаждением от мини вентилятора,

и со схемой управления лазерным лучем

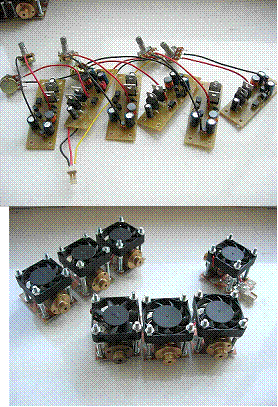

Это фотографии красной и синей лазерных головок.

Фотографии красной лазерной головки с драйвером

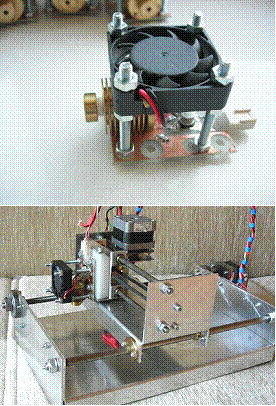

А это фотографии синей лазерной головки с драйвером



А это видео работы красной и синей лазерных головок:

РАБОТА КРАСНОЙ ГОЛОВКИ:

http://www. /watch? v=eVPW5fqk8n4

http://www. /watch? v=EphzZudea4s

http://www. /watch? v=0UWBhQow0ZI

http://www. /watch? v=8ppWp-MRjys

http://www. /watch? v=e0GCdrzzv8Y

РАБОТА СИНЕЙ ГОЛОВКИ:

http://www. /watch? v=s2jx1Pq3bOg

http://www. /watch? v=i5_YvO3liV4

http://www. /watch? v=VFbFv_mJCEI

http://www. /watch? v=d1j7pht8tIQ

http://www. /watch? v=TMX9y3MA944

http://www. /watch? v=_LxcvWgMo5s

http://www. /watch? v=_zurcmU2-uU

http://www. /watch? v=aqR082WQNgo

http://www. /watch? v=cpjRZcEXOMo

РАБОТА НОВЕЙШЕГО ПЛОТТЕРА ДЛЯ ВЫЖИГАНИЯ

С СИНЕЙ ЛАЗЕРНОЙ ГОЛОВКОЙ:

http://youtu. be/am5dvnTIL_Y

http://www. /watch? v=XeptQXUo3NI

Плоттер также продается в виде набора типа «Сделай сам».

Этот плоттер имеет то преимущество что для своей работы не требует компьютера. В него вмонтирован автономный контроллер.

С уважением Сергиуш
