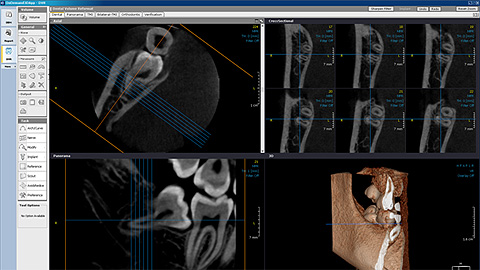

OnDemand3D™ - программное обеспечение для 3D диагностики, применяемое в рентгеновских аппаратах
Мастерство 3D диагностики
· Высокопроизводительное программное обеспечение для получения и обработки изображений
· Обширная библиотека имплантатов
· OnDemand3D™ представляет собой комплексное решение для визуализации, оценки, презентации и документирования 3D данных объемного исследования, проведенного с помощью аппарата для цифровой объемной томографии.
OnDemand3D™ - комплексное решение для визуализации, оценки, презентации и документирования 3D данных объемного исследования, проведенного с помощью аппарата для цифровой объемной томографии.
Удобная программа для любых целей
OnDemand3D™ представляет собой модульный пакет программного обеспечения с широким спектром функциональных возможностей для соответствия различным требованиям в различных модулях.
Помимо двух базовых пакетов с предварительным набором данных и модулей, в программном обеспечении предусмотрены также дополнительные модули и программы для специального применения (см. Модули).
OnDemand3D™ App - обзор
Приложение "App" применяется для тщательной диагностики и планирования лечения при работе с большими и средними объемами цифровых данных. Приложение OnDemand3D™ App включает следующие модули:
· Менеджер базы данных с переходом к службе ACS
· Dynamic Light Box
· Стоматологический объемный (трехмерный) реформат (Dental Volume Reformat)
· Планирование дентальной имплантации
· 3D
· Виртуальные рентгеновские снимки
· Быстрый отчет
· X-отчет
· Windows и сервис для печати DICOM printing
OnDemand3D™ Dental - обзор
Приложение "Dental" предназначено для работы с малыми и средними объемами цифровых данных для проведения базовой диагностики и планирования дентальной имплантации. OnDemand3D ™ Dental включает следующие модули:
· Менеджер базы данных с подключением к системе PACS
· Dynamic Light Box
· Dental (Стоматологический модуль)
· Планирование дентальной имплантации
· Быстрый отчет
· X-отчет
· Windows и сервис для печати DICOM printing
МОДУЛИ:
Благодаря модульной структуре программное обеспечение OnDemand3D™ является гибким и легко расширяемым. Модули связывают отдельные функциональные группы в одно логическое соединение.
Менеджер базы данных (DBM)
Менеджер базы данных обеспечивает три различных доступа непосредственно к базе данных. Данные могут быть восстановлены и сохранены с помощью всех трех доступов в любое время. Кроме того, данные могут быть скопированы из одной системы в другую.
Master DB – база данных для одного пользователя в одной директории
Master DB устанавливается локально в качестве стандартной процедуры во время установки. При работе с модулем Master DM данные могут быть импортированы или скопированы из других систем баз данных.
OnDemand3D ™ Server – база данных профессиональной сети, также используемая для связи с удаленными пользователями через Интернет
OnDemand3D ™ Server - независимая программа, использующая высокопроизводительную базу данных SQL. Каждая рабочая станция OnDemand3D™может быть подключена к OnDemand3D Server™. Программа предлагает возможность определения индивидуальных прав каждого пользователя. OnDemand3D™ Server подходит даже для подключения через Интернет к удаленным стоматологическим кабинетам. Любая передача данных является защищенной и зашифрованной.
Система передачи и архивации изображений (PACS) посредством DICOM – международный радиологический стандарт
Во многих стоматологических клиниках используется PACS (Система передачи и архивации изображений) для сохранения данных радиологических изображений. Соединение осуществляется с помощью системы PACS через протокол DICOM (Формирование цифровых изображений и обмен ими в медицине). Данный стандарт цифровой связи обеспечивает взаимный обмен данными между различными системами визуализации и обработки изображений.
Dynamic Lightbox (DLB)
Dynamic Lightbox обеспечивает быстрое получение обзора 3D объема. Кроме того, данный модуль позволяет создать фильм, содержащий изображения поперечных сечений, проходящих вдоль любой из выбранных осей; впоследствии фильм можно будет воспроизвести с помощью большинства стандартных программ для просмотра видео файлов.

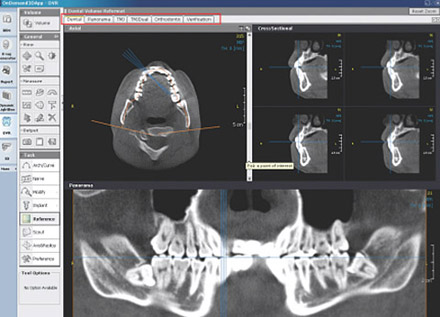

Стоматологический объемный (трехмерный) реформат (DVR)

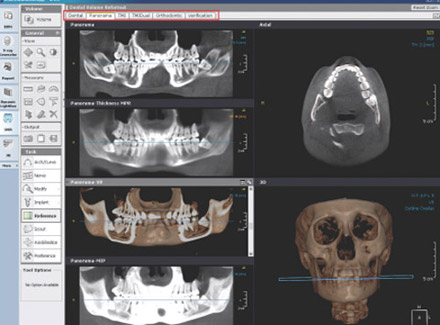

Модуль DVR обеспечивает получение специальных стоматологических изображений в режиме 3D: томографические снимки, поперечные срезы, томограммы для анализа ВНЧС и 3D визуализация анатомических структур (рендеринг объема).
Dental (Стоматологический модуль)
Модуль Dental предлагает большую часть функций модуля DVR, однако, его использование значительно упрощено за счет ограничения количества основных функций. В отличие от модуля DVR, в модуле Dental также предусмотрены функции из модуля 3D, например, 3D Zoom для увеличения объемного изображения.

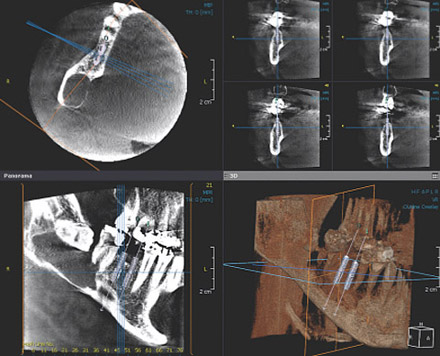

Планирование дентальной имплантации
Планирование дентальной имплантации является элементом модулей DVR и Dental. В программе предлагается большой выбор дентальных имплантатов широкого спектра производителей. Хирурги-имплантологи могут задавать и сохранять свои параметры дентальных имплантатов. Визуализация костной ткани, измерение ее плотности, оценка расстояния от имплантата до нижнего альвеолярного нерва – всего лишь несколько примеров основных функций, предлагаемых программой.
Анализ состояния ВНЧС

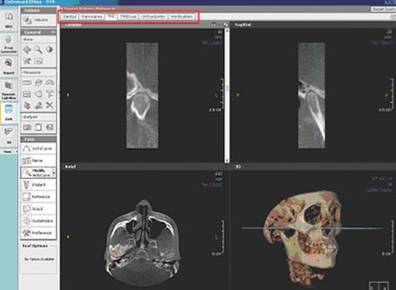

ВНЧС в модуле Dental
Функция анализа ВНЧС обеспечивает адаптированное изображение ВНЧС для его оценки и соответствующих измерений. В модуле OnDemand3DTM Dental единовременно может отображаться только один сустав. Одновременный анализ обоих суставов, включая симметричный просмотр, возможен в приложении OnDemand3DTMApp.

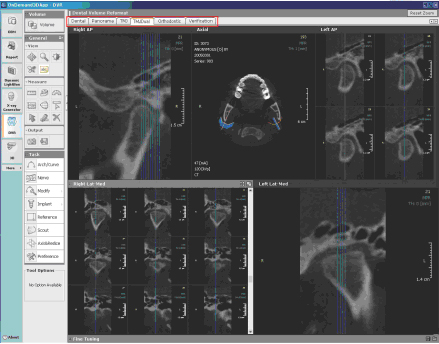

ВНЧС в приложении OnDemand3DTMApp
3D
Модуль 3D обеспечивает превосходную 3D-визуализацию, сегментацию и разнообразие аналитических функций объема. Благодаря модулю 3D возможна визуализация мелких деталей, при этом функция 3D Zoom обеспечивает их увеличение до необходимого размера. 3D данные также используются для получения моделей поверхностей и их наложения друг на друга. Данная функция объединяет технологию CAD/CAM с трехмерной объемной томографией.

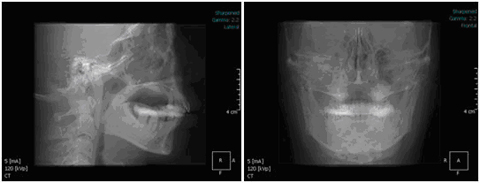

Виртуальные рентгеновские снимки
Данный модуль позволяет получить панорамные рентгеновские снимки, т. е. латеральную (боковую) и фронтальную (переднюю) телерентгенограммы (ТРГ). Таким образом традиционная 2D диагностика сочетается с современной 3D объемной томографией. Благодаря возможности использования индивидуального 3D изображения в различных целях, пациент не подвергается облучению несколько раз.
Быстрый отчет
Модуль используется для получения печатного отчета в кратчайшие сроки. Всего лишь несколько кликов мышью и все возможные виды снимков интегрируются в отчет, который может быть не только напечатан, но и сохранен в базе данных.
Кроме того, Быстрый отчет включает весь функционал сервиса для печати DICOM printing для отправки команд на лазерную фотонаборную машину, распознающую файлы формата DICOM и позволяющую напечатать классические компьютерные томограммы на пленке.

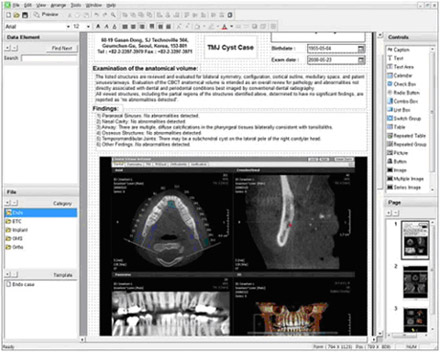

X-Отчет
Модуль X-Отчет представляет собой мощный инструмент, который позволяет создавать хирургические шаблоны по данным каждого отдельного пациента одним нажатием кнопки. Таким образом индивидуальные и стандартизированные хирургические отчеты могут быть созданы с молниеносной скоростью.
Совмещение
Модуль совмещения представляет собой дополнение к приложениям OnDemand3D™App и OnDemand3D™Dental. Данный модуль предлагает возможность совмещения двух 3D объемов, а также опцию проведения дифференциального анализа. Совмещение двух трехмерных объемов может быть использовано для получения большего поля обзора из двух меньших объемов для проведения комплексной диагностики или, к примеру, планирования лечения.
Дифференциальный анализ упрощает оценку процесса заживления посредством сравнения ситуации до и после лечения, а также позволяет оценить изменения, произошедшие за определенный период времени.
3D FRS
Телерентгенографический анализ, проводимый в режиме 3D, является важным шагом вперед в ортодонтии и челюстно-лицевой хирургии. Благодаря переходу от анализа ТРГ в режиме 2D к анализу данных в режиме 3D, параметры могут быть определены с большей точностью и надежностью. Кроме того, модуль обеспечивает возможность проведения расширенного анализа для соответствия индивидуальным требованиям. Соотношение точек, линий и углов устанавливается пользователем самостоятельно и затем применяется по отношению к выбранным данным.
Помимо модулей, входящих в состав приложений OnDemand3D™App и OnDemand3D™ Dental, в программном обеспечении также предусмотрены дополнительные программы
OnDemand3D™ Server
OnDemand3D ™ Server - независимая программа, использующая высокопроизводительную базу данных SQL. Каждая рабочая станция OnDemand3D™может быть подключена к OnDemand3D Server™. Программа предлагает возможность определения индивидуальных прав каждого пользователя. OnDemand3D™ Server подходит даже для подключения через Интернет к удаленным стоматологическим кабинетам. Любая передача данных является защищенной и зашифрованной.
OnDemand3D™ ProjectViewer
ProjectViewer - независимая программа для загрузки и просмотра данных проекта из программы OnDemand3D™Server.
Таким образом, отсутствует необходимость приобретения лицензии на программу для каждой рабочей станции. План лечения или полученное объемное изображение могут быть сохранены на сервере с помощью приложений OnDemand3D™App или OnDemand3D™Dental, после чего их просмотр осуществляется в программе ProjectViewer.
Кроме того, программа ProjectViewer записывается как обычный “CDViewer" на CD-диск в случае, если один или несколько трехмерных объемов необходимо экспортировать в форме CD. Данная программа-просмотрщик (“CDViewer") записывается в комбинации с передаваемым трехмерным объемом, что обеспечивает возможность просмотра данных получателем без необходимости приобретения лицензии на программу.
Технические характеристики:
Рабочая станция OnDemand 3D
· Процессор Dual Core с тактовой частотой 2 ГГц или выше
· Памятьмин. 3 Гб
· Жесткий диск мин.1 Гб свободного объема (для одного клиента); рекомендуется 250 Гб для данных DICOM при условии, если это единственный ПК
· Дисплей разрешение мин.1280x1024x24 бит
· Графическая карта Графическая карта ATI или Nvidia (без интегрированных графических решений)
· Операционная система Windows XP (SP2), Windows 7 32/64-битная или более поздней версии
· Мышь мин. двухкнопочная мышь, рекомендуется мышь с колесом прокрутки
OnDemand 3D Server
· Процессор Dual Core с тактовой частотой 2 ГГц или выше
· Память мин. 3 Гб оперативной памяти
· Жесткий диск не менее 1 Гб свободного пространства на жестком диске. Рекомендуется 250 Гб для данных DICOM
· Операционная система Любая версия Windows Server Edition или Windows XP Professional (SP2), Vista Business/Ultimate, Windows 7 Pro/Ultimate 32/64-битная
· Программное обеспечение MSSQL Server Express 2005/2008
