Возведения железнодорожного земляного полотна (стр. 4 )

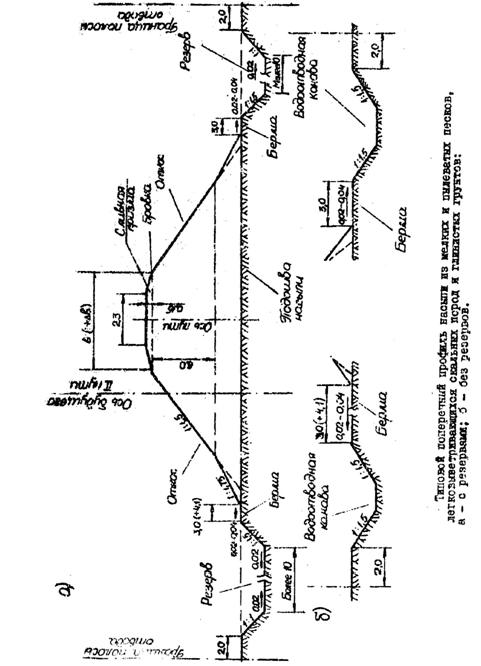

Группа грунта для насыпей	Высота до 6 м	Высота до 12 м
в верхней части высотой до 6 м	в нижней части
Скальный из слабовыветривающихся пород: гравийный, галечниковый, щебеночный и дресвяный; песок гравелистый крупный и средней крупности; шлак металлургический	1:1,5	1:1,5	1:1,5
Песок мелкий и пылеватый, грунты глинистые, в том числе лессы и лессовидные суглинки	1:1,5 1:1,75	1:1,5 1:1,75	1:1,75 1:2
Песок мелкий барханный в условиях засушливого климата	1:2	1:2	1:2

Примечание: 1 Под чертой приведены значения крутизны откосов для насыпей из пылеватых грунтов в районах избыточного увлажнения и из одноразмерных мелких песков.

2 Крутизну откосов насыпей из глинистых грунтов тугопластичной консистенции при высоте до 6 м следует принимать 1:2 для дорог I–III категорий, 1:1,75 для дорог IV–V категорий, крутизну откосов и конструкцию насыпей высотой более 6 м. следует назначать по результатам расчетов.

Показатели крутизны откосов выемок [2]

Группа грунта и скальных пород	Высота откосов выемок, м	Крутизна откосов выемок
Скальные:
Слабовыветривающиеся Легковыветривающиеся неразмягчаемые Легковыветривающиеся размягчаемые То же	12 12 6 Свыше 6 до 12	1:0,2 1:0,5 – 1:1,5 1:1 1:1,5
Крупнообломочные, песчаные и глинистые однородные, в т. ч. лессовидные, твердой, полутвердой и тугопластичной консистенции	12	1:1,5
Пески мелкие барханные То же	2 12	1:10 1:1,75
Лесс: в районах с засушливым климатом вне районов с засушливым климатом	12 12	1:0,1 – 1:0,5 1:0,5 – 1:1,5

Примечание: В скальных слабовыветривающихся породах и благоприятных инженерно-геологических условиях при применении скважинных зарядов допускается предусматривать вертикальные откосы выемок.

Ширина основной площадки земляного полотна новых железных дорог на прямых участках пути [2]

Категория линии подъездного пути	Число главных путей	Ширина земляного полотна на прямых участках пути, м, при использовании грунтов
глинистых и недренир. песков мелких и пылеватых	скальных крупнообломочных и песчаных дренирующих
I I II III IV V	2 1 1 1 1 1	11,1 7 6,5 6 5,5 5,5	10,1 6 5,8 5,2 5 5

Величина уширения земляного полотна

Радиус кривых, м	Уширение земляного полотна, м
На линиях I–III категории
3000 и более	0,1
2500–1800	0,2
1500–700	0,4
600 и менее	0,5

Покилометровый объем земляных работ в тыс. м3 по главному пути (однопутная линия) [7]

Объем при ширине земляного полотна 7,00 м	Средняя высота насыпи или глубина выемки, м	Объем при ширине земляного полотна 6,50 м	Объем при ширине земляного полотна 5,80 м
насыпь	выемка	насыпь	выемка	насыпь	выемка
2,5	3,5	0,25	2,4	3,4	2,2	3,3
4,6	6,5	0,5	4,3	6,3	3,9	6,0
6,8	8,6	0,75	6,4	9,3	5,8	8,8
9,2	13,0	1,00	8,7	12,5	7,9	11,9
11,8	16,5	1,25	11,1	15,9	10,2	15,1
14,0	20,3	1,50	13,8	19,6	12,7	18,6
17,5	24,2	1,75	16,6	23,3	15,4	22,2
20,7	27,3	2,00	19,7	27,3	18,2	26,0
27,6	37,1	2,5	26,3	35,9	24,5	34,1
35,2	46,6	3,0	33,7	45,1	31,5	43,0
43,6	56,9	3,5	41,8	55,2	39,3	52,7
52,7	67,9	4,0	50,7	65,9	47,8	63,1
62,6	79,7	4,5	60,3	77,5	57,1	74,3
73,2	92,2	5,0	70,7	89,7	67,1	86,2
84,6	105,5	5,5	81,9	102,8	77,9	98,9
96,7	119,5	6,0	93,7	116,5	89,4	112,3
109,6	134,3	6,5	106,4	131,1	101,8	126,5
123,4	149,8	7,0	119,9	146,3	115,0	141,4
138,1	166,1	7,5	134,4	162,4	129,1	157,1
153,7	183,1	8,0	149,7	179,1	144,0	173,5
170,1	200,9	8,5	165,9	196,7	159,9	190,7
187,4	219,4	9,0	182,9	214,9	176,6	208,6
205,6	238,7	9,5	200,9	234,0	194,2	227,3
224,7	258,7	10,0	219,7	253,7	212,6	246,7
265,4	301,0	11,0	259,9	295,5	252,2	287,8
309,7	346,3	12,0	303,7	340,3	295,2	331,9
357,2	398,1	13,0	351,2	391,6	342,0	379,0
409,7	453,9	14,0	402,7	446,9	392,8	429,1
465,7	513,7	15,0	458,2	506,2	447,6	482,2
