Вперед... в прошлые времена

Как видим, что современные специалисты в очистки воды хоть и очень оригинальны, но имеют существенные пробелы в опыте и знаниях. Поэтому, для уверенного движения вперед, надо вернуться немного назад, так на лет 20 – в Ренесанс экологического творчества, инженерных, научных разработок и технической литературы.

От чего отказались современные экологи? От преемственности поколений и от глубоких технических знаний в области очистки воды. Ушел из жизни д. т.н. и в институте нефти и газа им. Губкина нет ученых, которые бы продолжили его научный поиск и пропагандировали научные знания в виде лекций. Поэтому мы должны вернуться в исходную точку и продолжить путь с тем багажом знаний, которые оставили по легкомыслию и голому нигилизму. Это мое мнение и с ним можно и не считаться...

В период перестройки я, работая на очистных сооружениях Ялтинской нефтебазе, в свободное время на протяжении года создавал макет и чертежи локальных очистных сооружений для нефтебаз, АЗС, автомоек. Свои идеи, воплощенные в макет и чертежи предлагал на ярмарке научно – технических идей в г. Симферополе. Интересно взглянуть на газету Советский Крым тех времен... Ощущаешь ностальгию и ветерок тех старых проблем, с чем мы боролись и жили. Люди были проще и менее равнодушные, а более любознательными, динамичными.

В свое время в каждом областном центре были центры научно – технической информации. Изобретения, новые разработки, полезные модели можно за небольшие средства помещать в серии, которые распространялись по всему Советскому Союзу. Печатные средства имели свои недостатки по ограничению размера информации и не так были мобильные, доступные, как современный Интернет...

Через Крымский центр НТИ я выпустил информационный листок и комплект рабочих чертежей в количестве 12 экземпляров по запросам разошелся по бывшему СССР, что существенно дополнило мой семейный бюджет.

Интересно, что предлагалось в те времена. Привожу без купюр технический текст из данного информационного листка.

ЛОКАЛЬНЫЕ ОЧИСТНЫЕ СООРУЖЕНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Предназначены для решения актуальных проблем охраны ок­ружающей среды, в частности очистки промышленных стоков от нефтепродуктов, создания оборотных систем водоснабжения.

Рекомендуется для применения в различных отраслях народного хозяйства.

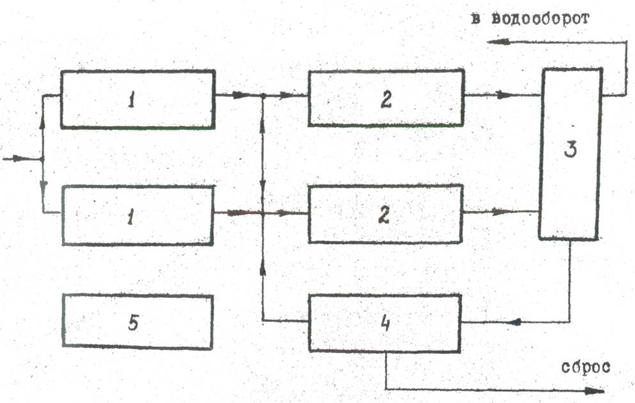

Очистные сооружения для очистки нефтесодержащих сточных вод (см. рисунок) состоят из нефтеловушек 1, оборудованных тонкослойными модулями, резервуаров 2 для приема очищенных вод, насосной 3, фильтра 4, резервуара для утилизации отхо­дов 5.

Работа очистных сооружений возможна по нескольким тех­нологическим схемам:

а) промканализация - нефтеловушка — приемный резервуар - сброс;

б) промканализация - нефтеловушка - приемный резервуар - насос - фильтр - сброс;

в) промканализация - приемный резервуар - насос - фильтр - приемный резервуар - насос - подаче стоков на технужды, а так­ же сброс излишних стоков.

Установка в нефтеловушке тонкослойных модулей (из листов шифера, расположенных с зазором 20 мм друг от друга} сокраща­ет путь движения выделяемых частиц и, следовательно, уменьша­ет продолжительность отстаивания, исключает образование вихре­вых зон, конвективных потоков и турбулентных явлений, повыша­ет производительность единицы объема отстойной зоны нефтеловуш­ки. В нефтеловушке происходит разделение стоков на три фазы: пленочный нефтепродукт, осадок, условно очищенные стоки.

Осадок из нефтеловушек, приемных резервуаров удаляется с помощью ассенизационной машины ГАЗ-53 в шламонакопитель, а так же решается проблема сбора пленочного нефтепродукта.

Для предотвращения утечки воды из промканализации, а так­
же из отстойников, приемных резервуаров, шламонакопителя на
внутренних стенках сделана цементно-песчаная гидроизоляция толщиной 20 мм.

Состав гидроизоляции: портландцемент М4ОО - 1 ч; песок - 2 ч; алюминат натрия - 0,02 ч. .

Условно очищенные стоки, после нефтеловушки, поступают в приемные резервуары. Приемные резервуары служат как аккуму­ляторы стоков и гидравлической связи между нефтеловушкой и двумя насосами 2К-20/ I8 производительностью 20 м3 /ч каждый. Для очистки стоков от коллоидно-эмульгированных нефтепро­дуктов на панелях-перекрытиях приемных резервуаров установ­лен фильтр. На фильтр стоки подаются с помощью насоса 2 К-20/18.

Расположение фильтра над приемными резервуарами сокраща­ет площадь, занимаемую очистными сооружениями, а также позволяет обойтись без дренажного насоса, так как при опорожнении фильтра вода самотеком уйдет в нефтеловушку.

По заданным технологическим уровням с помощью датчиков (минимальный, рабочий, максимальный) насосы работают в ав­томатическом режиме.

В качестве фильтрующего материала применяется эластичный пенополиуретан, сипрон, любая ветошь - отходы текстильной, местной промышленности. Процесс фильтрации стоков происходит снизу вверх. При этом происходят процессы сорбции и микропроцеживания.

Техническая характеристика

Производительность номинальная, м3/ч 20

Фильтроцикл, м3, не менее 2000

Эффективность очистки, %, не менее 80

Масса фильтрующего материала на одну загрузку, кг 300

Габаритные размеры сооружения, м 10 x 5 x 4

Преимущество перед известными техническими решениями в компактности, большой гибкости и надежности технологичес­кой схемы, более эффективной очистки от нефтепродуктов. Общий размер затрат 10 тыс. руб.

Экономический эффект от внедрения сооружения 20 тыс. руб. Очистные сооружения разработаны и внедрены на Ялтин­ской нефтебазе.

Разработка государственную регистрацию не проходила. Была представлена на областной Ярмарке научно-технических идей в 1988 г. в г. Симферополе.

В очистных сооружениях использован фильтр, защищенный авторским свидетельством № 000.

Предприятие на основании договора может переработать комплект технической документации,

Оборудование очистных сооружений не поставляется, Имеется комплект конструкторской документации».

А. И. ДЕМКОВ, инженер Ялтинской нефтебазы

Материал поступил 13 июля 1988 г.

ЦООНТИ - Всесоюзный научно-исследовательский институт организации, управления и экономики нефтегазовой промышлен­ности (ВНИИОЭНГ).

Материал рекомендован к изданию экспертным советом при Крымском МТЦНТИ

Адрес для запроса документации и дополнительных сведе­ний: 333640, г.. Симферополь, Крымский МТЦНТИ.

Прошли годы. Однако связь времен остается, даже юридически на том основании, что те технические предложения в ценах 1984 года, которые предлагали ранее, также остаются, как базовые, сейчас, в 2008 – 2010 году...

Общие выводы.

На основании приведенных научных и технических сведений можно сделать выводу:

1.  Требуется обновить научную, инженерную, правовую базу по очистки природных и хозяйственно – производственных вод.

2.  Создать межгосударственный научный центр по разработки типовых очистных сооружений, научных исследований.

3.  В связи с отменной сертификации продукции пищевой промышленности России с 14.02.2010г. это положение, безусловно, перенести на экологические сертификаты, которые, как убедились, не выдерживают никакой критики.

4.  Провести аналитический анализ по экономическим показателям, предлагаемым и построенным очистным сооружениям. Эти экономические показатели должны быть проанализированы для реализации на разумных принципах водной стратегии России и стран СНГ.

Рекомендованная литература

1. , Юфин сточных вод и вторичное использование нефтепродуктов.- М.: Недра, 1987.- 224 с.

2. Алиев загрязнения моря при разработке морских нефтяных месторождений. М.:Недра, 1981.

3. , , Минигазимов испытания коалесцирующего фильтра – отстойника для очистки нефтесодержащих сточных вод. Нефтегазопромысловое дело, 1977, № 10.

4. Демура тонкослойных отстойников. К.: Будiвельник, 1981. –

50 с.

5. Фролов коллоидной химии. Поверхностные явления и дисперсные системы. М.: Химия, 1989. - 461 с.

6. , , Радзиллер очистки производственных сточных вод. Справочное пособие. М.: Стройиздат, 1977. -208 с.

7. Карпинский условий очистки нефтесодержащих сточных вод при статистическом отстаивании. - Транспорт и хранение нефти и нефтепродуктов, 1978, №1.

8. Карелин Я. Г., Соколов исследование очистки сточных вод от эмульгированной нефти в напорном отстойнике. – В кн.: Проектирование водоснабжения и канализации. М., 1968.-166 с.

9. Об определении скоростей свободного и стесненного падения частиц. – Тр. Механобра, 1971, вып. 136.

10. , , Шальт коалесценции и устойчивости капель воды на границе раздела углеводород – вода прямым наблюдением углеводородной пленки. – Коллоидный журнал АН СССР, 1984, №3.

11. , Калуцин очистка сточных вод. М., Стройиздат. 1972.-200 с.

12. , , Шевченко по свойствам, методам анализа и очистки воды. Киев.: Наукова думка, 1980. - 1206 с.

13. Иванов эмульсии. М.: Изд-во АН СССР, 1962. –274 с.

14. , , Шмарук промышленных сточных вод. Киев,:Технiка, 1974. -257 с.

15. , Шифрин промышленных стоков с территорий городов и промышленных площадок. М,:Стройиздат, 1977. – 103 с.

16. Орлов. В. О., Шевчук работы водоочистных сооружений. К.:Будiвельник, 1989. -125 с.

17. и др. Очистка производственных сточных вод. М.: Стройиздат, 1979. - 320 с.

18. Роев сооружения газоперекачивающих станций и нефтебаз. М.:Недра, 1981.- 240 с.

19. , Ерохин методы и перспективы очистки сточных вод предприятий черной металлургии от механических примесей. – М.: Черметинформация, обзорная информация, сер 20, вып. 1, 1980.- 25 с.

20. Livingston A. LWSW, №6, 1970.

21. Renof S. Australion Chemical Eng., V13, №3, 1972.

22. Талов с параллельными наклонными пластинами. – Водоснабжение и санитарная техника. 1963, №9, с. 38.

23. Culp G, Conley W. Tube clarification process, operating experiences. Journal of Sanitary Engineering Division, October, 1969.

24. А. с. 446472 (СССР). Отстойник для освеления воды/ , , . – Опубл. в. Б. И. 1972.

25. А. с. 439480 (СССР). Многоярусный горизонтальный отстойник/, , . – Опубл. в Б. И. 1974, №30.

26. А. с. 593711 (СССР). Наклонный отстойник для разделения несмешивающихся жидкостей/ . , .- Опубл. в Б. И. 1978, №7.

27. Кедров исследования многоярусных отстойников. ВНИИВОДГЕО. М.,1971, ч.1, вып.33, с. 58 – 63.

28. Казимиренко непрерывного действия для осветления оборотных и шламовых вод гидрошахт и обогатительных фабрик. Обзоры по межотр. технике. Сер. 7. Обезвоживание и утилизация сточных вод, М.:ГОСИНТИ, 1969.

29. А. с. 464537 (СССР). Отстойник/, . – Опубл. в Б. И. 1975, № 11.

30. А. С. 586130 (СССР). Пластинчатый классификатор/ , , . – Опубл. в Б. И. 1977, № 48.

31. Guignes F. Le Traitement et le controle des eause polluces par hydrocorbues compte rendu d¢essais dun siparateus. T. P.S/C. P.Z Ingr – Couseil France, 1969, № 000.

32. Николадзе очистки природных вод. М.: Высш. шк., 1987. – 479 с.
