Виды искусственного освещения (стр. 2 )

Пускорегулирующие устройства могут быть индуктивными (И), ёмкостными (Е), компенсированными (К), а также с нормальным (Н), пониженным (П) и особо низким (ПП) уровнем шума.

В одноламповых светильниках устанавливаются чаще всего ПРУ типа УБИ и АБИ, в светильниках с чётным числом ламп – равное чис­ло устройств типов УБИ (АБИ) или УБЕ (АБЕ); в двухламповых светильниках – компенсирован­ные устройства типа 2УЕК (2АБК).

Коэффициент полезного действия компенсированных ПРУ для двухламповых светильников с люминесцентными лампами оказывается не ниже 0,92, а для одноламповых светильников – не ниже 0,85.

Работа газоразрядных ламп создаёт некоторый уровень радиопомех, для снижения которых в конструкцию стартера введён шунтирующий конденсатор.

В настоящее время освещение с помощью люминесцентных ламп считается не только безвредным, но и полезным. При освещённости, начиная примерно от 100 – 150 лк, освещение с помощью люминесцентных ламп обеспечивает большую производительность труда, чем освещение лампами накаливания при той же освещённости.

Определяющее значение при выборе источников света имеют во­просы цветопередачи и их экономичность.

Все люминесцентные лампы, кроме ЛТБ, дают существенно лучшую цветопередачу, чем лампы накаливания (рис. 1). Среди различных типов люминесцентных ламп лучшую цветопередачу обеспечивают лампы согласно следующему ряду (в порядке от лучших к худшим): ЛЕ – ДДЦ-4 – ЛХБ – ЛБ – ЛД

Из числа люминесцентных ламп в общественных зданиях почти исключительно применяются лампы ЛБ, замена которых на ЛД или ЛДЦ ведёт к снижению освещённости и увеличению пульсации освещенности. В помещениях, где одним из основных объектов различения являются лица людей, вполне подходит свет ламп накаливания и люминесцентных ламп ЛТБ.

Нормы не ограничивают применение в одном помещении различ­ных по спектру источников света. Но желательно, чтобы не менее 80 % всей освещенности создавалось однотипными источниками либо чтобы на рабочие поверхности падал уже смешанный, одно­родный световой поток. Для этого предпочтительно применять отражённое ос­вещение или же устанавливать лампы разных типов в общих светиль­никах.

Световые и электрические параметры ламп накаливания общего назначения (ГОСТ 2239-79) и люминесцентных ламп (ГОСТ 6825-74*) приведены в табл. 1.

В настоящее время всё болшее распространение получают перспективные оптоволоконные системы освещения. Общая схема устройства оптоволоконных систем освещения приведена на рис. 2. Новые системы освещения включают в себя световой генератор (лампу), пучок световодов в оболочке, оконечные устройства и набор оптических и монтажных приспособлений. Эти системы просты в установке, не требуют обслуживания, абсолютно безопасны для человека и освещаемых объектов и очень экономичны. С помощью оптоволоконных систем можно создавать эффекты, недоступные при других способах освещения, например, распределять световой поток от одного или нескольких генераторов на различных участках рабочего места, доставлять световой поток в нужную точку, огибая препятствия.

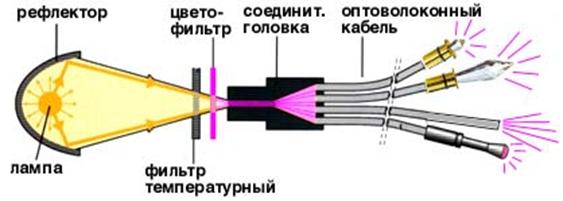

Рис. 2. Общая схема оптоволоконных систем освещения:

Основные особенности технологии оптоволоконных систем освещения:

·  отсутствие "открытого электричества" и в связи с этим возможность эксплуатации в воде, почве и других средах;

·  отсутствие нагрева в местах свечения;

·  возможность передачи большого светового потока при минимальном диаметре волокна;

·  малое потребление энергии (один источник мощностью 150 Вт подсвечивает до 200 м оптоволоконного кабеля);

·  возможность использования 2-х типов свечения кабеля – торцевого(end point) и бокового (side glow) от одного источника света;

·  изменение цвета кабеля ( до 32 цветов) по заданной программе;

·  источник света находится на удалении от места свечения, что облегчает его обслуживание;

·  срок эксплуатации кабеля – более 10 лет.

Основные компонентами оптоволоконных систем освещения являются:

·  источники света (на основе галогенных или металлогалоидных ламп) с вращающимися цветными фильтрами.

·  кабели бокового свечения диаметром: 0,5; 0,75; 1,0; 1,3; 1,6 см в прозрачной или красной оплетке.

·  кабели для торцевого свечения (передача света от источника до объекта) диаметром от 0,4 до 1,5 см.

·  оптоволоконные нити (торцевое свечение) в катушках диаметром: 0,5; 0,75; 1,0; 1,5; 2,0; 3,0 мм.

·  Конечные рассеивающие свет элементы из акрилового стекла, хрусталя, стекла и т. д.

3. СВЕТИЛЬНИКИ

Качественное освещение помещений может быть обеспечено путём применения соответствующих типов светильников. Электрические светильники представляют собой совокуп­ность источника света и осветительной арматуры и предназначены: для рационального перераспределения светового потока от источника света; для защиты глаз от чрезмерной яркости; для предохранения источников света от механических повреждений и загрязнений; для крепления источника света и подведения к нему электрического тока.

В зависимости от характера распределения светового потока (в верхнюю или нижнюю полусферы) светильники делят на три класса:

·  прямого света, направляющие не менее 80 % светового потока в нижнюю полусферу;

·  отражённого света, направляющие не менее 80 % светового потока в верхнюю полусферу;

·  рассеянного света, направляющие бóльшую часть светового потока равномерно в обе полусферы.

Светильники прямого света применяют в основном для общего освещения помещений с незначительным коэффициентом отражения от рабочих поверхнос­тей, стен, потолка. Для освещения производственных помещений, окрашенных в светлые тона, ис­пользуют светильники рассеянного света. Светильники отражённого света в производственных помещениях применяют редко.

Таблица 1

Основные параметры осветительных ламп

Лампы накаливания	Люминесцентные лампы
Тип лампы	Номинал напряжения, В	Мощность, Вт	Световой поток, лм	Тип лампы	Мощность, Вт	Световой поток, лм
В 220-230-15	225	15	120	ЛДЦ20	20	820
				ЛД20	20	920
Б 220-230-25	225	25	230	ЛХБ20	20	935
				ЛТБ20	20	975
Б 220-230-40	225	40	430	ЛБ20	20	1180
БК 220-230-40	225	40	475
				ЛДЦ40	40	2100
Б 215-225-60	220	60	730	ЛД40	40	2340
БК 215-225-60	220	60	800	ЛХБ40	40	3000
				ЛТБ40	40	3000
Б 215-225-75	220	75	960	ЛБ20	40	3120
БК 215-225-75	220	75	1030
				ЛДЦ65	65	3050
Б 215-225-100	220	100	1380	ЛД65	65	3570
БК 215-225-100	220	100	1500	ЛХБ65	65	3820
				ЛТБ65	65	3980
Б 215-225-150	220	150	2220	ЛБ65	65	4650
Г 215-225-150	220	150	2090
				ЛДЦ80	80	3740
Б 215-225-200	220	200	3150	ЛД80	80	4070
Г 215-225-200	220	200	2950	ЛХБ80	80	4440
				ЛТБ80	80	4440
Г 215-225-300	220	300	4850	ЛБ80	80	5200

В настоящее время выпускается около 1000 типоразмеров све­тильников с различными отражателями (диффузионными, зеркальными, смешанными), с защитным или светофильтрующим колпаком (прозрачным, рифлёным, матированным, молочным) или без него.

На рис. 3 приведены некоторые типы светильников, используе­мых для общего освещения, а в табл. 2 и 3 их технические характеристики. Значения кпд светильников, указанные в табл.3, показывают отношение светового потока, излучаемого светильником, к световому потоку, излучаемого лампами данного светильника.

Для ламп накаливания наиболее распространёнными являются светильники прямого света в открытом или защищённом исполнении "Астра", УПД, УПМ-15. К светильникам преимущественно прямого и рассеянного света относятся ПМ-1, НСП-07 и ПО-02. Люминесцентные лампы в помещениях с небольшой запылённостью и нормальной влаж­ностью используются в светильниках открытого типа (табл. 3).
