Транзисторы кремниевые планарные р-п-p

Транзисторы Кремниевые планарные р-п-p	2Т505А, Б-1
Кремниевые эпитаксиально-планарные р-п-р транзисторы типов 2Т505А-1, 2Т505Б-1, бескорпусные, предназначенные для работы во вторичных источ - никах питания и других переключающих устройствах в составе гибридных интегральных микросхем.

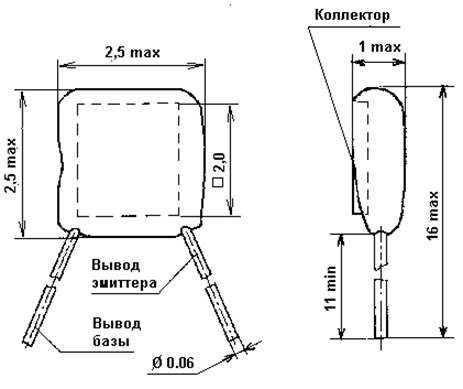

Схема расположения выводов

Электрические параметры транзисторов при приемке и поставке Наименование параметра, единица измерения, (режим измерения) Буквенное обозначение Норма Температура °С не менее не более Граничное напряжение, (IК =20 мА), В 2Т505А-1 2Т505Б-1 Обратный ток коллектора, мА (UКБ = 300 В) 2Т505А-1 (UКБ = 250 В) 2Т505Б-1 Обратный ток эмиттера, (UЭБ = 5 В), мА Статический коэффициент передачи тока, (UКБ = 10 В, IЭ = 0,5 А) Напряжение насыщения коллектор-эмиттер, (IК = 0,5 А, IБ = 0,1 А), В Напряжение насыщения база-эмиттер, (IК = 0,5 А, IБ = 0,1 А), В UКЭО гр IКБО IЭБО h21Э UКЭ нас* UБЭ нас* 250 200 25 0,1 0,1 0,1 2,2 2,2 25 ± 10 25 ± 10 25 ± 10 25 ± 10 25 ± 10 * Нормы на электрические параметры UКЭ нас и UБЭ нас установлены для транзисторов в корпусе КТ-2-7 по ГОСТ 18472. Транзисторы поставляются с гибкими выводами без кристаллодержателя по АЕЯР.432140. 378 ТУ.

Предельно допустимые значения электрических режимов эксплуатации Наименование параметра, единица измерения, (режим измерения) Буквенное обозна- чение Норма Приме- чание Максимально допустимое постоянное напряжение коллектор-эмиттер, (RБЭ ≤ 100 Ом), В 2Т505А-1 2Т505Б-1 Максимально допустимое постоянное напряжение эмиттер-база, В 2Т505А-1, 2Т505Б-1 Максимально допустимый постоянный ток коллектора, А 2Т505А-1, 2Т505Б-1 Максимально допустимый импульсный ток коллектора, А 2Т505А-1, 2Т505Б-1 Максимальный допустимый постоянный ток базы, А 2Т505А-1, 2Т505Б-1 Максимально допустимая постоянная рассеиваемая мощность коллектора при температуре условного корпуса КТ-2-7 с посадкой кристалла на эвтектику золото-кремний от минус 60 до 25 °С (с бесконеч-ным теплоотводом), Вт 2Т505А-1, 2Т505Б-1 UКЭ мах UЭБ мах IК мах IК, И мах IБ мах PК мах 300 250 5 1 2 0,5 5 1 1 1,2 1,3 1 4 Примечания 1 Во всем диапазоне рабочих температур окружающей среды. 2 При условии не превышения мощности. 3 В диапазоне температур перехода от 55 до 125°С мощность cнижается линейно на 852,6 мВт/°С.

Предельно допустимые значения электрических режимов эксплуатации Наименование параметра, единица измерения, (режим измерения) Буквенное обозна- чение Норма Приме- чание Максимально допустимая постоянная рассеиваемая мощность коллектора при температуре окружающей среды от минус 60 до 25°С (без теплоотвода) в условном корпусе КТ-2-7 с посадкой кристалла на эвтектику золото-кремний, Вт 2Т505А-1, 2Т505Б-1 Максимально допустимая температура перехода, °С 2Т505А-1, 2Т505Б-1 PК мах tПмах 1 150 5 Примечания 1 Во всем диапазоне рабочих температур окружающей среды. 2 При условии непревышения мощности PK мах 3 При τИ ≤ 2мс, Q > 2. При Q ≤ 2 ток оценивается из зависимости: IК. И мах = IК мах · Q при условии непревышения мощности РК мах. Среднее значение тока не должно превышать постоянного. 4 В диапазоне температур условного корпуса КТ-2-7 по ГОСТ 18472 от 25 до 125°С мощность снижается линейно на 40 мВт/°С. 5 В диапазоне температур окружающей среды от 25 до 125°С в условном корпусе КТ-2-7 по ГОСТ 18472 мощность cнижается линейно на 8 мВт/°С.
