Регулировка нулевого положения привода подъемно-сдвижного люка

Регулировка нулевого положения привода подъемно-сдвижного люка   Указание t  Регулировка нулевого положения требуется, если t  двигатель привода люка был снят не при нулевом положении. t  люк или аварийный привод открывался или закрывался. t  снимались или устанавливались детали привода люка. –  Снять накладку → Глава. –  Закрыть сдвижной люк. –  Полностью сдвинуть солнцезащитную шторку назад. –  Снять двигатель привода люка → Глава.

–  Направляющие штифты -1- слева и справа установить по центру к метке -2- на направляющей кулис.   Указание На рисунке данная операция изображена при снятом двигателе.

–  Подключить штекерное соединение -4- подачи напряжения на снятом электродвигателе. –  Подключить штекерное соединение -1- к выключателю привода люка (в плафоне освещения салона). –  Выбрать положение поворотного выключателя „люк открыт“ или „люк поднят“. t  Двигатель включится и автоматически займет конечное положение –  Выбрать положение „люк закрыт“. t  Двигатель автоматически займет конечное положение и выключится - метки -2- и -3- должна располагаться друг против друга –  В этом положении установить двигатель при закрытом люке.
Снятие и установка накладки направляющей кулис

Снятие и установка фиксатора

1 -	Направляющая пружина сдвижной шторки

2 -	Шибер для разблокировки направляющей пружины

q	Шибер для разблокировки сдвинуть назад в фиксатор.

q	Зафиксировать направляющую пружину:

–	-A - Сдвинуть шибер -2- назад в -3- фиксатор.

–	-B - Зафиксировать направляющую пружину -1- в - направлении стрелки - в фиксаторе -3-.

–	-C - Дать шиберу -2- отпружинить и при этом направляющей пружине - зафиксироваться.

3 -

Фиксатор

q	Для снятия извлечь из рамы люка в поперечном направлении.

Установка фиксатора –  Установить фиксатор -1- согласно рисунку на направляющую пружины и вдавить фиксатор в направляющую на раме люка

–  Стопорный язычок в фиксаторе - стрелка - должен войти в канавку рамы люка - стрелка-.

–  При этом выступ - стрелка - направляющей пружины -2- должна зацепить снизу шибер - стрелка- фиксатора -1-

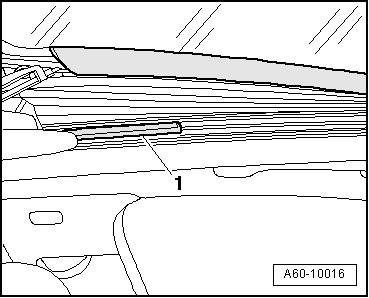

Снятие накладки –  Поднять люк. –  Полностью сдвинуть солнцезащитную шторку назад. –  Извлечь фиксатор -1- из направляющей в поперечном направлении.

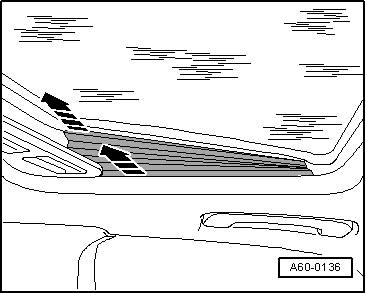

–  Снять накладку, начиная снизу, с рамы и крышки люка - стрелки-.

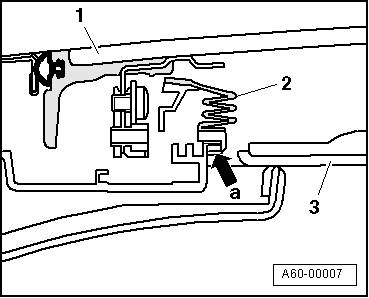

Монтаж Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: –  Установить накладку -2- в приемные гнезда на стеклянной крышке люка -1- и нажать. –  Надвинуть нижнюю накладку на крепежную планку - стрелка - на раме привода люка. –  Сдвижная шторка -3-   Указание Особое внимание обращать на правильность посадки накладки в заднем приемном гнезде на стеклянной крышке люка.
