Постановка задачи

Постановка задачи

Для ценового графика выполнить следующие действия:

загрузить ценовой график в разных представлениях (линейный, японские свечи, гистограмма); построить линии трендов и с их помощью определить области возрастающего, спадающего и бокового трендов; найти линии прорыва тренда; построить ценовые коридоры; построить и проанализировать фигуру разворота «голова - плечи» и фигуры продолжения «флаг» и «треугольник».

В лабораторной работе используется график колебаний стоимости валютной пары EURGBP за период с 10 по 24 февраля 2009 года с таймфреймами в 15 минут и в 1 час.

Ход выполнения работы

Технический анализ — пpoгнoзиpoваниe изменений цен в будущем на основе анализа изменений цен в прошлом. В его основе лежит анализ временны́х рядов цен и их графиков — «чартов» (от англ. chart). Помимо ценовых рядов, в техническом анализе используется информация об объёмах торгов и другие статистические данные. Наиболее часто методы технического анализа используются для анализа цен, изменяющихся свободно, например, на биржах.

В техническом анализе разработано множество различных инструментов и методов, но все они основаны на одном общем предположении — путём анализа временны́х рядов цен и объёма торгов можно выделить повторяющиеся па́ттерны и тренды, чтобы определить общее состояние рынка.

Технический анализ и его традиционный оппонент фундаментальный анализ — основные школы анализа ценных бумаг. При анализе валютного рынка Фо́рекс технический анализ занимает доминирующие позиции.

Существуют различия в методах технического анализа на Фо́рексе, где сделки заключаются между банками, и на бирже, где сделки регистрируются торговой палатой — например, на валютном рынке нельзя получить объём всех сделок, и трейдеры смотрят в первую очередь на цену, а затем уже изучают объём торгов (по нескольким брокерам). Тем не менее, общие принципы технического анализа на всех рынках одинаковы.

Три аксиомы технического анализа

Движения цен на рынке учитывают всю информацию Согласно этой аксиоме вся информация, влияющая на цену товара, уже учтена в самой цене и объёме торгов и нет необходимости отдельно изучать зависимость цены от политических, экономических и прочих факторов. Достаточно сосредоточиться на изучении динамики цены/объёма и получить информацию о наиболее вероятном развитии рынка. Движение цен подчинено трендам (тенденциям) Данная аксиома является центральной аксиомой технического анализа и утверждает, что цены изменяются не просто случайным образом, а следуют при этом некоторым тенденциям, то есть временны́е ряды цен можно разбить на интервалы, в которых преобладают изменения цен в определенных направлениях. История повторяется Эта аксиома утверждает, что имеет смысл применять модели изменения цен, разработанные на основе анализа исторических данных, поскольку изменения цен отражают довольно устойчивую психологию рыночной толпы — на схожие ситуации участники реагируют схожим образом.

Торговым периодом или масштабом в рамках данной статьи учебника мы будем называть базовый (единичный) интервал времени, используемый для построения графика. Иногда в западной литературе он называется timeframe (таймфрейм).

В качестве временного масштаба ценовых графиков традиционно используются следующие торговые периоды: месяц, неделя, день, 4 часа, 1 час, 30 минут, 15 минут, 10 минут, 5 минут, 1 минута, тик.

Примечание: тиком является единичное изменение цены маркет-мейкером рынка переданное форме новых цен покупки и продажи (Ask и Bid).

Для построения графиков (кроме тиковых) используются следующие типы данных:

·  цена открытия периода (open) - цена на рынке Forex, сложившаяся на начало торгового периода (так как цены всегда две (Bid и Ask то в большинстве случаев используется Ask+Bid/2);

·  цена закрытия периода (сlose) - цена на рынке Forex, сложившаяся на конец торгового периода (так как цены всегда две (Bid и Ask) то в большинстве случаев используется Ask+Bid/2);

·  максимальная цена периода (high) - самая высокая цена на рынке Forex, сложившаяся за период (обычно используется Ask);

·  минимальная цена периода (low) - самая низкая цена на рынке Forex, сложившаяся за период (обычно используется Bid);

·  тиковый объем (tick volume) - количество тиков (изменений цены маркет-мейкеров) за период.

Типы графиков

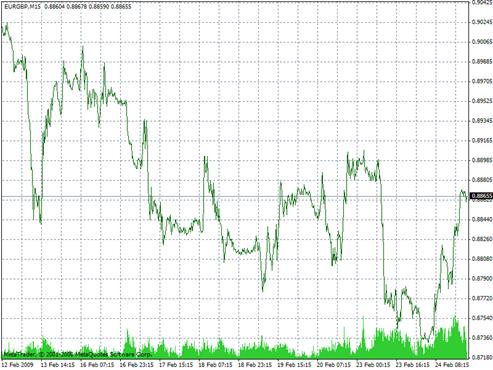

1.  Линейный график

Для построения линейного графика цены в большинстве случаев используется цена закрытия (Close), в более редких случаях используют цену открытия (Open), наивысшую цену за период (High), минимальную цену за период (Low). Иногда используют синтетические варианты цен, например Median Price ([High + Low]/2) или Typical Price ( [High + Low + Close]/3).

Считается что у этого графика есть несколько значительных недостатков. Например, на линейном графике цены отсутствует возможность даже приблизительно оценить то, что происходило внутри торгового периода (значительно ли падали и росли цены внутри периода, каким было соотношение между ценовым диапазоном торговли и ценой закрытия). Еще одним недостатком обычного линейного графика является невозможность увидеть ценовые разрывы между торговыми периодами (gap - гэпы), хотя на Forex они встречаются достаточно редко.

Преимущество же линейного графика состоит в том, что он не выдает на экран информацию, которые многие трейдеры могут считать избыточной. Также считается, что линейный график удобно использовать для торговли по фигурам технического анализа - паттернам.

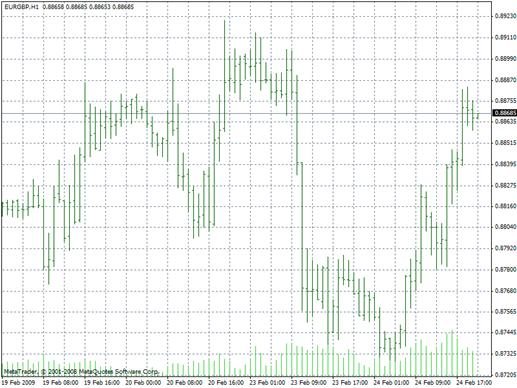

2.  График баров (гистограмма)

На графике баров каждый период обозначается вертикальной линией (представляющей собой диапазон колебания цен внутри периода), слева и справа от которой  располагается по одной черте.
Каждый период, например час,  выглядит следующим образом:

Верхний конец вертикальной черты показывает уровень максимальной цены, которую рынок достигал в данном периоде. Соответственно, нижний конец вертикальной черты - минимальный уровень цены, который рынок достигал в течение данного периода.

Таким образом, вертикальная черта в целом представляет собой торговый диапазон периода (например, часа) или общие границы колебания цены внутри периода. Черта слева представляет собой уровень цены, который был в начале периода и именуется ценой открытия (open). Черта справа указывает уровень цены, который существовал на момент окончания периода (например, определенного часа) и называется ценой закрытия (close).

Поскольку правая черта означает цену на начало периода (открытие периода), а левая - цену на конец периода (закрытие периода), то если левая черта выше правой, это означает что цена на рынке forex за это период упала. Если наоборот - выросла.

Преимущества:
- Можно примерно оценить, что происходило внутри торгового периода, были ли значительные подъемы или падения цен
- Можно определить наличие гэпов
Недостатки:
- Трудно с первого взгляда оценить, вырос рынок за период  или нет.
- Невозможно определить характер движения внутри периода (нужно переходить на более мелкие масштабы).

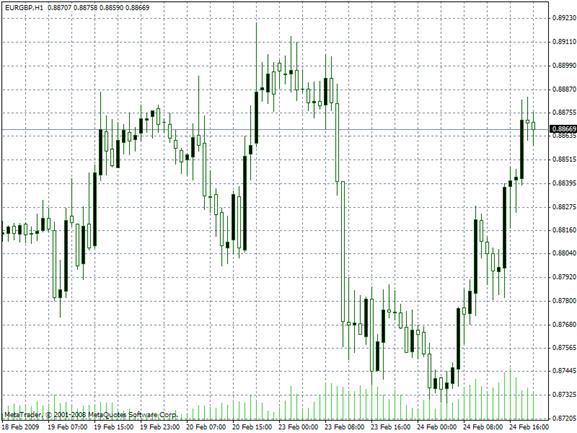

3.  Японские свечи

График японских свечей схож по отображению и функциональности с баровым графиком, но более удобен для визуального восприятия.
При построении графика японских свечей также используются все 4 основные значения цены: открытие,  максимум, минимум и закрытие (open, high, low, close). Каждая отдельная свеча также как и на баровом графике означает определенный период времени, например, 1 час.

Широкая часть свечи (прямоугольник) называется телом (real body или джиттай). Тело - это ценовой диапазон между ценами открытия и закрытия. Заполненное тело свечи означает, что цена закрытия была меньше цены открытия периода, т. е. за период цен в целом упали (черная свеча - «ин-сен»).
Пустое тело свечи означает, что цена закрытия была больше цены открытия, т. е. цены внутри диапазона росли (белая свеча - «йо-сен»).
Линия над телом свечи называется верхней тенью (upper shadow или uwakage), а ее верхняя точка указывает максимум, который достигали цены внутри периода.
Линия под телом свечи называется нижней тенью (lower shadow или shitakage) и ее нижняя точка - это минимум, который достигали цены внутри периода.

Аналитические линии

Уровни поддержки и сопротивления являются важнейшими характеристиками графика цен. Эти уровни проходят параллельно оси времени (горизонтально) и представляют собой своего рода естественные препятствия на пути движения цен. Фигурально выражаясь, рынок движется от уровней поддержки к уровням сопротивления и наооборот, преодолевая или не преодолевая эти препятствия на пути движения цены. Эти уровни представляют собой своего рода водораздел на пути движения рынка. В зависимости от того, прорвет цена уровень или нет, определяется диапазон, в котором будет находится рынок в ближайшем будущем.

Линии сопротивления (Resistance Line)

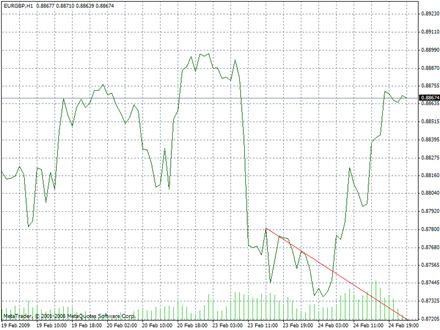

Прорыв линии тенденции 24 февраля 03:00 обозначил смену тенденции
- наклонные линии, которые соединяют важные максимумы (вершины) рынка;
- линии сопротивления возникают тогда, когда покупатели больше либо не могут, либо не хотят покупать данный товар по более высоким ценам. Давление продавцов превосходит давление со стороны покупателей, в результате рост останавливается и сменяется падением. При прорыве линии сопротивления она может превратиться в свою противоположность и стать линией поддержки.

Линии поддержки (Support Line)

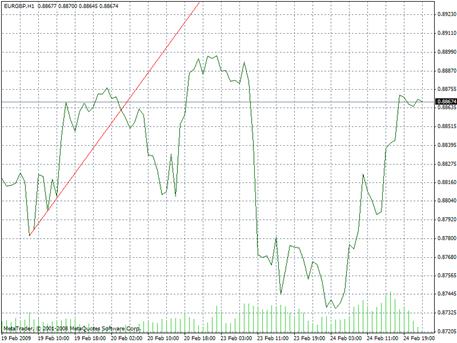

Прорыв линии тенденции 20 февраля 02:00 обозначил последующее падение

- наклонные линии, которые соединяют важные минимумы (низы) рынка
- линии поддержки возникают, когда продавцы больше либо не могут, либо не хотят продавать данный товар по более низким ценам. При данном уровне цены стремление купить достаточно сильно и может противостоять давлению со стороны продавцов. Падение приостанавливается и цены вновь начинают идти вверх. При прорыве линии поддержки - она может стать линией сопротивления.

Линии тренда (Trend Line)
Понятие линии тренда в трендовом анализе трудно переоценить, т. к. они выполняют функции разграничения ценового пространства на две области - область в которой нахождение цены в рамках существующего тренда наиболее вероятно и область появление цены в которой сигнализирует об изменении существующего тренда. Линия тренда своеобразный водораздел - пересечении ценой этого водораздела сигнализирует о смене тренда. На восходящем тренде линия тренда строится как линия поддержки, а на нисходящем тренде как линия сопротивления. Действительно, пока на восходящем тренде цена не пересечет линию тренда (линию поддержки) нельзя говорить о том, что данный тренд закончился и начался нисходящий или боковой тренды. Так же как на нисходящем тренде только пересечение ценой линии тренда (линии сопротивления) дает основание полагать, что нисходящий тренд закончился и начался восходящий или боковой тренд.

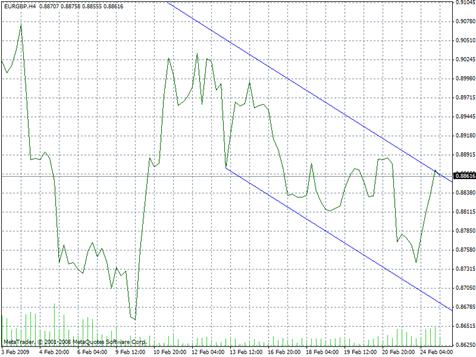

Линия канала (Channel Line)
Линия канала - линия параллельная линии тренда и построенная таким образом, чтобы в рамках существующего тренда все цены были заключены между линией тренда и линией канала. Канал, образующийся в результате проведения параллельных линий (trend line и channel line), является оптимальным диапазоном торговых изменений. Направление канала вниз, вверх или вбок определяет тенденцию рынка В случае, если цены колеблются между двумя параллельными прямыми линиями (линиями канала) можно говорить о наличии восходящего, нисходящего или горизонтального канала в зависимости от направления линий. При выявлении факта нахождения цены в определенном ценовом канале задача трейдера по получению прибыли заметно упрощается, т. к. открытие позиций в направлении тренда при отражении цены от линии тренда является идеальным входом в рынок, в то время как закрытие позиций при подходе цены к линии канала позволяет получить максимальную прибыль и является наиболее оптимальной точкой для фиксации прибыли. Существует также эмпирическое правило, что при выходе цены из канала она проходит в направлении выхода 60-80% ширины ценового канала. Это обстоятельство также может быть использовано трейдером.

После того как характер тенденции подтвержден, линия тренда может использоваться для решения целого ряда задач. Один из основополагающих принципов тенденции гласит: тенденция, которая находится в развитии, будет стремиться продолжать свое движение. Из этого следует, что как только тенденция набирает определенный темп и линия тренда располагается под определенным углом, этот угол, как правило, будет оставаться неизменным в процессе дальнейшего развития тенденции. В этом случае линия тренда не только позволит определить крайние точки или экстремумы корректировочных фаз, но, что еще более важно, укажет на возможные изменения тенденции.
Допустим, мы имеем дело с восходящей тенденцией. В этом случае неизбежные корректировочные или промежуточные спады будут либо подходить очень близко к восходящей линии тренда, либо касаться ее. Поскольку при восходящей тенденции трейдер рассчитывает покупать на спадах, то линия тренда будет служить границей поддержки ниже рынка, которую можно использовать как зону покупки. Если же тенденция нисходящая, то линия тренда может использоваться как уровень сопротивления уже для продажи.
Пока в динамике линии тренда нет перелома, она может служить для определения зон покупки или продажи. Однако, в точке 9 на рисунках, приведенных ниже, такой перелом происходит. Это сигнал к тому, что все позиции, открытые в направлении предыдущей тенденции, необходимо ликвидировать. Очень часто прорыв линии тренда - это первый признак перелома в характере тенденции.

Фигуры продолжения

Треугольники – наиболее распространённые фигуры такого типа. Их различают в зависимости от расположения ограничивающих линий. Верхняя граница является линией сопротивления, а нижняя – линией поддержки. Это выполняется для всех колебаний внутри треугольника

Наиболее часто можно встретить сужающийся треугольник. Его границы сходятся в одну точку и симметрично наклонены к горизонту. Сужающийся треугольник может корректировать любой тренд.

Реже встречается восходящий и нисходящий треугольники. Одна из сторон параллельна оси времени, а другая наклонена, приближаясь к первой с развитием треугольника (по времени). Восходящий треугольник более характерен как коррекция медвежьего рынка. Это объясняется тем, что его верхняя граница параллельна горизонту и представляет собой ярко выраженный уровень сопротивления. В то же время его нижняя граница более размыта, уровень поддержки чётко определить довольно сложно

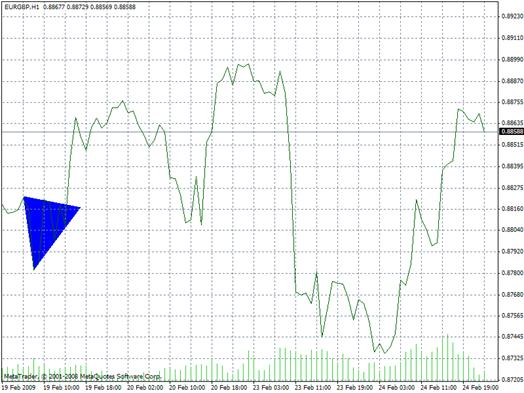

Выход из треугольника вверх 19 февраля в 10:00 обозначил дальнейший рост

После завершения каждого из треугольников следует ожидать возобновления движения в направлении предшествующего тренда. Момент, когда треугольник закончился, можно определить по следующим критериям:

1. Внутри каждого треугольника существует нечётное количество (не меньше пяти) волн.

2. Сужающийся, восходящий и нисходящий треугольники обычно заканчиваются близко к точке пересечения своих границ, но не позже.

3. После завершения треугольника цена должна резко изменить своё значение (повыситься или понизиться), т. е. пробить соответствующую границу.

Явление, когда после завершения треугольника цена начинает изменяться, называется ударом или толчком. Минимальная цель для удара равна длине наибольшей волны треугольника. Наиболее сильный удар наблюдается в случае, если последняя волна треугольника не касается границы, а заканчивается раньше.

Флаги и Вымпелы – реже встречаемые фигуры. Их отличия от треугольников состоят во взаимном расположении верхней и нижней границ. Флаг и вымпел напоминают нисходящий и восходящий треугольники.

В качестве общей рекомендации к ведению торговли можно заметить, что торговать “внутри” треугольника или любой другой фигуры продолжения нет смысла, потому как шансов потерять деньги при такого рода ценовых колебаниях гораздо больше, чем шансов выиграть. Вступать же в сделку необходимо сразу после окончания фигуры продолжения, когда ожидается резкий подъём или спад цен.

Фигуры разворота

Для того, чтобы начать искать разворотную фигуру, следует первым делом удостоверится в наличии чётко выраженного предшествующего тренда. Первый сигнал о правильности выявленной фигуры – пробой какой-либо важной линии тренда.

Голова и Плечи – одна из наиболее важных и известных разворотных фигур для бычьего тренда. Её отличительные части – голова и два плеча.

После того, как появилась уверенность, что сформировалась именно фигура Голова и Плечи, необходимо дождаться пробоя линии шеи, что будет означать завершение всей фигуры и начало нового нисходящего тренда. Минимальная величина, на которую после этого упадёт цена, будет равна расстоянию между головой и шеей.

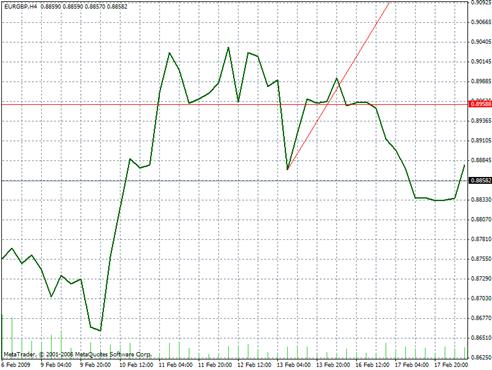

Левое плече – 13 февраля 05:00, голова – выходные 14-15 февраля, правое плече – 16 февраля 12:00. Наблюдаем смену тенденции в сторону падения.

Перевёрнутые Голова и Плечи - зеркальное отображение только что рассмотренной фигуры. Все рассмотренные правила будут справедливы и для этой фигуры с необходимыми поправками на зеркальность.

Двойная Вершина и Двойное Дно – тоже часто встречаемые фигуры. Параллельные линии, между которыми развиваются оба типа вершины и дна, являются уровнями сопротивления и поддержки.

Тройная Вершина или Тройное Дно – более слабые (с точки зрения уверенности в дальнейшем развороте) фигуры.

Вершина – сигнал о наступающем спаде, а дно – о подъёме цен.

Суммируя всё вышесказанное о фигурах технического анализа заметим, что прогнозирование с использованием только классических фигур не слишком эффективно в силу того, что критерии для определения той или иной формации довольно расплывчаты. Все сигналы воспринимаются субъективно: там, где один человек увидит “Тройную Вершину”, другой усмотрит “Голову и Плечи”. Однако простота и наглядность свойственные методам классического анализа всегда могут помочь в выборе решения о характере изменения цены. Для количественного описания зависимостей цен от времени служат строгие математические соотношения, включаемые во вторую ветвь методов технического анализа – математических методов.
