На рис.18 показаны зоны возможных пусков ракеты Р-6ОМК при атаке неманеврирующей цели без учета дальности захвата ТГС.

Рис. 18. Зоны возможных пусков ракет Р-60МК

Пушка ГШ-301

Одноствольная авиационная пушка с боекомплектом 150 патронов предназначена для поражения воздушных и наземных целей.

Пушка установлена в отсеке корпусе самолета, с левой стороны от кабины.

Основные тактико-технические данные пушки:

Калибр, мм 30

Масса пушки, кг 50

Темп стрельба, выстр./мин 1500....1800

Масса патрона, кг 0,829…0,832

Масса снаряда, кг 0,388

Начальная скорость снаряда, м/с 860±15

Живучесть пушки, выстр. 2000

Для пушки применяются штатные патроны калибра 30 мм с электрокапсюльной втулкой.

Управление стрельбой из пушки осуществляется с помощью переключателя КОМПЛ. – ОДИН. 0,5 КОМПЛ. (положения КОМПЛ. соответствует режиму "Автомат", положения один. 0,5 КОМПЛ.- режиму "Отсечка") и гашетки НО, которая имеет три положения:

исходное – гашетка закрыта; предварительное – гашетка откинута (выдается признак НО в СУВ для решения задач прицеливания при стрельбе из пушки); гашетка нажата – стрельба.

СУО в режиме "АВТОМАТ" обеспечивает стрельбу за одно нажатие гашетки НО до из расходования 3/4 боекомплекта. Для возобновления стрельбы необходимо отпустить и повторно нажать гашетку НО. Стрельба в режиме "отсечка" ведется очередями длительность 1,6 с (38....40 патронов) при каждом нажатие на гашетку НО.

Расход снарядов в процессе стрельбы индицируется на СЕИ цифрами 4…1 (в четвертях) в такой последовательности:

до стрельбы высвечивается цифра 4 (150 снарядов); после из расходования 38…40 снарядов (остаток 112…110 снарядов) высвечивается цифра 3; после из расходования 76…80 снарядов (остаток 74…70 снарядов) высвечивается цифра 2; после из расходования 114…120 снарядов (остаток 36…30 снарядов) высвечивается цифра 1; при полном из расходовании боекомплекта высвечивается цифра 0. Такая же последовательность индикации сохраняется и при любой неполной зарядке пушечной установки.

При несрабатывании патрона от электрокапсюльной втулки через 0,15 с при нажатой гашетке НО подается напряжение на дополнительный запал, который пробивает гильзу «осечного» патрона и поджигает пороховой заряд.

Фоторегистрирующее устройство

Фотоконтрольный прибор ФКП-ЕУ предназначен для контроля и документирования правильности прицеливания и результатов стрельбы по воздушным и наземным целям. Он обеспечивает одновременную и совмещенную фото регистрацию закабинного пространства (цели) и параметров, индицируемых на ИЛС.

Прибор ФКП-ЕУ состоит из камеры с рабочей кассетой и электронного блока. Камера имеет два канала:

1-й – оптический (внешний) для фотографирования закабинного пространство;

2-й – волоконно-оптический (внутренний) для фотографирования параметров, индицируемых на ИЛС.

Изменение диафрагмы в первом канале осуществляется автоматически в зависимости от освещенности внешнего пространства. Диафрагма второго канала устанавливается вручную в зависимости от яркости индикации на ИЛС. Если яркость слабая, то переключатель ОТКР. – СР. ПОЛОЖ.- ЗАКР. необходимо установить в положение ОТКР.; если яркость индикации ИЛС предельная, то переключатель устанавливается в положение ЗАКР. В остальных случаях положение переключателя СР. ПОЛОЖ.

Логика управления прибором ФКП-ЕУ реализована в соответствии с логикой работы комплексов ОЭПрНК-29Э и РЛПК-29Э и обеспечивает выполнение анализа действие летчика при прицеливании по воздушным и земным целям, а так же оценку работоспособности СУВ.

Основные технические характеристики устройства:

Фокусное расстояние объектива 1-го канала, мм 76,1

Фокусное расстояние объектива 2-го канала, мм 27,8

Размер кадра, мм 25х25

Поле зрения:

по сторонам кадра 18050¢

по диагонали 26020¢

Ширина пленки, мм 35

Запас пленки, м 20

Максимальная дальность съемки, км 3

Выдержка при съемке, с 1/20

Максимальная скорость съемки

(при нажатии БК), кад…10

Режимы съемки покадровый и кинорежим (при нажатии БК)

Прибор ФКП-ЕУ работает в автоматическом режиме при установке переключателя РЕЖИМЫ в любое положение, однако регистрируемая ФКП информация различается в разных режимах работы СУВ.

Режимы РЛС: «В», «Д», «Авт.»

Прибор ФКП-ЕУ начинает работать при включении излучения РЛПК (на СЕИ появляется индекс РЛ), при этом производится съемка информации с экрана ИЛС (внешний канал не работает) с частотой 1 кадр примерно за 1,75 с. После захвата цели РЛПК ФКП снимает информацию с ИЛС с частотой 1 кадр/с.

Режим РЛС «Бл. бой»

При включении режима «Бл. бой» и наличии излучения РЛПК (на СЕИ появляется индекс РЛ) ФКП производит съемку закабинного пространства и информации ИЛС с частотой 1 кадр/с.

Режим «ТП»

В режиме обзора прибор ФКП-ЕУ (далее по тексту – ФКП) снимает только информацию с экрана ИЛС с частотой, равной частоте полного обзора пространства, то есть в моменты прихода антенны КОЛС на левый и правый упоры. При нажатии кнопки МРК. ЗАХВ. ПЗ и после захвата цели ФКП снимает информацию с ИЛС с частотой 1 кадр/с.

Режимы «ТП ББ», «Шлем», «Опт.»

В данных режимах прибор ФКП-ЕУ начинает работать только в момент нажатия кнопки МРК. ЗАХВ. РЗ. При этом снимается информация с ИЛС и закабинного пространства с частотой 1 кадр/с. После захвата цели ФКП снимает только информацию с ИЛС с той же частотой. При отпускании кнопки МРК. ЗАХВ. ПЗ и отсутствии захвата цели прибор ФКП-ЕУ прекращает работу.

Режим «НО»

При переводе гашетки НО в предварительное положение ФКП производит съемку информации с ИЛС и закабинного пространства с частотой 1 кадр/с независимо от положения переключателя РЕЖИМЫ.

Режимы «Кабр.», «Опт.» (боевое применение по наземным целям)

Прибор ФКП-ЕУ работает и производит съемку закабинного пространства и информации с ИЛС с частотой 1 кадр/с только в момент нажатия кнопки МРК. ЗАХВ. ПЗ.

Работа прибора ФКП-ЕУ при нажатии боевой кнопки.

При нажатии на гашетку РС. СС. Б (НО) независимо от режима работы СУВ съемка осуществляется внешним и внутренним каналами с частотой 9 кадр/с. После отпускания БК ФКП продолжает работать в кинотеатре в течение 2 с, за исключением режима применения пушечного вооружения по воздушным целям. Признак кинорежима – наличие двух точек на перфорации справа от каждого кадра пленки, а признак нажатия кнопки МРК. ЗАХВ. ПЗ. – наличие одной точки.

Масштабы экрана СЕИ

На рис. 19…25 показаны масштабы экрана СЕИ для различных прицельных отметок.

Рис. 19. Масштабы экрана для отметки цели: по дальности – в масштабе шкалы дальностей; по азимуту – ± 25°

Рис. 20. Захват РЛПК. Масштабы экрана по азимуту и углу места: Для ромба а = ± 70°; для прицельного кольца а = ± 45°

Рис. 21. Обзор ТП. Масштабы экрана для отметки цели: по азимуту ± 30°; по углу места ± 15°

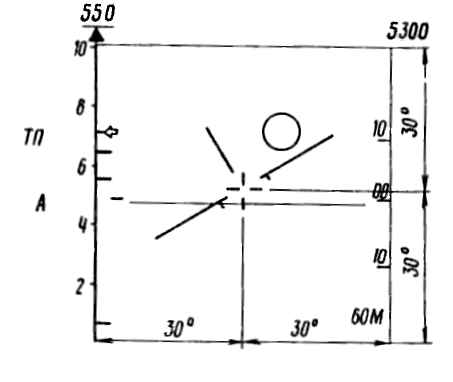

Рис. 22. Захват ТП. Масштабы экрана для прицельного кольца: по азимуту и углу места – ± 30°

Рис. 23. Режим «ОПТ» Масштабы экрана для прицельного кольца: по азимуту и углу места – ± 3,36°

Рис. 24. Режим «НО». Визуально невидимая цель. Масштабы экрана: для метки точного прицеливания по азимуту и углу места – ± 3,36°; для кольца грубого прицеливания по азимуту и углу места – ± 6,72°

Рис. 25. Режим «НО». Метод несинхронной стрельбы по визуально видимой цели. Масштабы экрана для подвижного перекрестия и прицельного кольца: по азимуту и углу места – ± 3,36°

УПРАВЛЕНИЕ ИСТРЕБИТЕЛЕМ ПРИ НАВЕДЕНИИ НА ВОЗДУШНЫЕ ЦЕЛИ

Профили и режимы полета. Рубежи уничтожения

Одним из критериев боевой эффективности авиационного комплекса по уничтожению воздушных целей является максимально возможное удаление рубежа уничтожения.

Удаление рубежей уничтожения зависит от ряда факторов:

параметров полета цели (скорости, высоты, курса); удаление аэродрома вылета истребителя от линии фронта; дальности обнаружения цели средствами ПВО (как наземными, так и воздушными); времени, затрачиваемого летчиком на получение задания и подготовку к вылету (пассивное время); профиля и режима полета истребителя; дальности обнаружения цели бортовыми прицельными системами и боевых возможностей вооружения; ракурса наведения истребителя на цели; запаса топлива на истребителе.

При расчете рубежей уничтожения принимаются следующие исходные данные:
