Инструкция по эксплуатации

ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ

  СОДЕРЖАНИЕ

СОДЕРЖАНИЕ..................................................................................................................................................................................... 3

1.Общая информация.......................................................................................................................................................................... 4

2.технические характеристики станка.......................................................................................................................................... 5

3.безопасность при работе на станке............................................................................................................................................ 6

4. конструкция и принцип работы станка.................................................................................................................................... 7

5.обслуживание станка..................................................................................................................................................................... 8

6.установка станка............................................................................................................................................................................. 9

7.основные неисправности и их устранение............................................................................................................................ 10

Приложение 1................................................................................................................................................................................... 11

1.  Общая информация

Гибочный станок c поворотной балкой RLDG – 01 (см. приложение 1) предназначен для гибки заготовок из листового материала по прочности соответствующего стали толщиной до 0,7 мм с пределом прочности до 700 Н/мм2.

Прежде чем приступить к работе на гибочном станке, технический персонал в обязательном порядке должен быть ознакомлен с данным руководством по эксплуатации гибочного станка.

2.  технические характеристики станка

Гибочный станок c поворотной балкой RLDG – 01 имеет следующие технические характеристики:

Характеристика	Значение
Толщина обрабатываемого материала (при пределе прочности 400 Н/мм2)	Сталь..................................до 0,7 мм Алюминиевые сплавы......до 1,0 мм Медь и её сплавы..............до 1,0 мм
Длина гиба	max 3050 мм
Угол гиба	max 135°
Открытие прижимного ножа	max 42 мм
Габаритные размеры станка	1830 мм x 3860 мм
Масса станка	758 кг

3.  безопасность при работе на станке

При работе на гибочном станке необходимо соблюдать правила техники безопасности, изложеные в соответствующих инструкциях, и дополнительно пройти инструктаж, сделав отметку в журнале о прохождении инструктажа.

Во избежании несчастных случаев при работе на гибочном станке необходимо также выполнять следующие требования:

­  перед началом работы произвести визуальный осмотр станка и при обнаружении видимых дефектов сообщить о них мастеру или дежурному механику;

­  поднять и опустить прижимную и поворотную балки – они должны перемещаться плавно без рывков, с равномерным усилием.

При работе на гибочном станке не допускается:

­  опускать прижимную балку не убедившись, что в зоне прижима нет посторонних предметов (особено пальцев рук);

­  поворачивать поворотную балку не убедившись, что в зоне движения противовеса нет посторонних педметов;

­  зажимать или гнуть детали толщиной и пределом прочности большей, чем допустимо по паспорту станка.

Запрещается производить ремонт или регулировку гибочного станка:

­  во время его работы;

­  при поднятой поворотной траверсе, предварительно не заблокировав её деревяными брусками.

4.  конструкция и принцип работы станка

Гибочный станок c поворотной балкой RLDG – 01 состоит из неподвижной (см. прил. 1 поз. 2), прижимной (подвижной) (см. прил. 1 поз. 7) и поворотной балок (см. прил. 1 поз. 4).

К нижней части неподвижной траверсы крепятся ножки (см. прил. 1 поз. 1), при помощи которых станок устанавливается на бетонный пол. На верхней части неподвижной траверсы закреплён неподвижный прижим (см. прил. 1 поз. 3).

Прижимная балка установлена над неподвижной балкой и служит для фиксации заготовки во время гибки. Перемещение прижимной балки относительно основания осуществляется эксцентриковым механизмом. Эксцентриковый механизм состоит из эксцентрика (см. прил. 1 поз. C1) и шатуна (см. прил. 1 поз. C2). Эксцентрики, жестко закрепленные на валу, проходящем сквозь прижимную балку, совершают вращательные движения и являются ведущим звеном системы прижима. Шатуны предназначены для соединения эксцентриков с основанием. Прижимная балка, жёстко закрепленная на осях, совершает колебательные движения и является ведомым звеном системы прижима.

Поворотная балка служит для загиба заготовки на заданный угол. Поворотная балка, жёстко закепленная на осях, установленых в ушках основания (см. прил. 1 поз. C3), совершает вращательные движения. В нижней части балки закреплены ручки (см. прил. 1 поз. 5), за которые осуществляется перемещение балки. К левому краю балки прикреплён противовес (см. прил. 1 поз. 6), предназначеный для компенсации веса балки, что облегчает её перемещение.

На гибочном станке производится гибка тонколистового материала с длиной гиба не более 3050 мм. Для производства гибки заготовку устанавливают на прижим нижней балки под прижимную балку, предварительно подняв прижимную балку поворотом рукоятки (см. прил. 1 поз. 8) от себя. Заготовку устанавливают по заранее поставленым меткам так, чтобы линия предполагаемого гиба проходила между поворотной балкой и прижимом. После этого зажимают заготовку, опуская прижимную балку поворотом рукоятки на себя. Зажим заготовки заканчивается после того, как усилие возрастёт и заготовка будет надёжно закреплена между прижимом и поворотной балкой. После прижима производят гибку детали на нужный угол поворотом поворотной балки за рукоятки. Угол гиба контролируется при помощи транспортира, установленого на торцевой стороне станка. После того как нужный угол будет достигнут, поворотную балку опускают в исходное положение, а прижимную балку поднимают.

5.  обслуживание станка

Перед началом рабочей смены необходимо производить профилактический осмотр станка на наличие механических повреждений.

Раз в месяц необходимо смазывать трущиеся части станка:

­  оси поворотной балки (индустриальным маслом И-20А ГОСТ 20799-88 или его заменителями);

­  оси эксцентриков (индустриальным маслом И-20А ГОСТ 20799-88 или его заменителями);

­  оси прижимной балки (густой смазкой ЛИТОЛ-24 ГОСТ 21150-75 или его аналогами);

­  рукоятки поворотной балки (густой смазкой ЛИТОЛ-24 ГОСТ 21150-75 или его аналогами);

­  шарниры крепления шатунов к неподвижной балке (густой смазкой ЛИТОЛ-24 ГОСТ 21150-75 или его аналогами).

Раз в год необходимо добавлять ЛИТОЛ-24 ГОСТ 21150-75 или его аналоги в подшипник эксцентрикового вала.

6.  установка станка

Гибочный станок устанавливается на твёрдой ровной поверхности так, чтобы неподвижная балка была строго в горизонтальном положении. Выверку станка поризводят при помощи установочных винтов, расположеных на швеллерах ножек (см. прил. 1 поз. 11), и металлических пластинок, которые подкладывают под швеллера. Контроль установки осуществляется ватерпасом.

Станок устанавливается так, чтобы зона, где перемещается противовес была недоступна для персонала.

7.  основные неисправности и их устранение

Перечень основных неисправностей гибочного станка RLDG – 01, их причины и способы устранения:

Неисправность	Причина	Способ устранения
Деталь не зажимается в средней части прижима	подвижная прижимная балка в средней части недостаточно жёсткая	на растяжке верхней балки зажать регулировочный винт (см. прил. 1 поз. A1)
неподвижная прижимная балка прогибается в середине	на растяжке неподвижной балки зажать регулировочные винты (см. прил. 1 поз. B2)
Деталь не зажимается по краям прижима	эксцентриковый механизм недостаточно зажимает деталь	на шатуне эксцентрикового механизма на пол оборота открутить верхнюю гайку (см. прил. 1 поз. C4), и зажать нижнюю гайку (см. прил. 1 поз. C5)
Передний край прижимной балки не параллелен прижиму неподвижной балки	прижимная балка сместилась	на оси прижимной балки ослабить гайку (см. прил. 1 поз. C6), повернуть регулировочный эксцентрик за рукоятку (см. прил. 1 поз. C7), так чтобы балка заняла нужное положение, и после регулировки гайку зажать
Деталь в средней части имеет больший радиус и угол гиба	поворотная балка имеет прогиб в средней части	на поворотной балке поджать регулировочный винт (см. прил. 1 поз. B1)

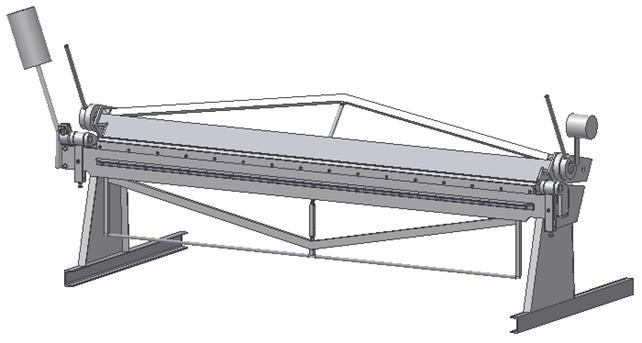

  Приложение 1

Основные части гибочного станка с поворотной балкой RLDG – 01



Позиция	Наименование
1	Ножки неподвижной прижимной балки
2	Неподвижная прижимная балка
3	Неподвижный прижим
4	Поворотная балка
5	Ручка поворотной балки
6	Противовес поворотной балки
7	Подвижная прижимная балка
8	Ручка подвижной прижимной балки
9	Противовес подвижной прижимной балки
10	Ферма подвижной прижимной балки
11	Швеллера ножек неподвижной прижимной балки



Позиция	Наименование
А1	Регулировочный винт подвижной прижимной балки
В1	Регулировочный винт поворотной балки
В2	Регулировочный винт неподвижной прижимной балки
С1	Эксцентрик экцентрикового механизма
С2	Шатун экцентрикового механизма
С3	Ушки неподвижной прижимной балки
С4	Верхняя гайка шатуна экцентрикового механизма
С5	Нижняя гайка шатуна экцентрикового механизма
С6	Гайка оси подвижной прижимной балки
С7	Рукоятка эксцентрик экцентрикового механизма
