Автоматические трубогибочные дорновые станки типа СГД-CNC



ЦЕНЫ (розница) -  10 января 2012г.

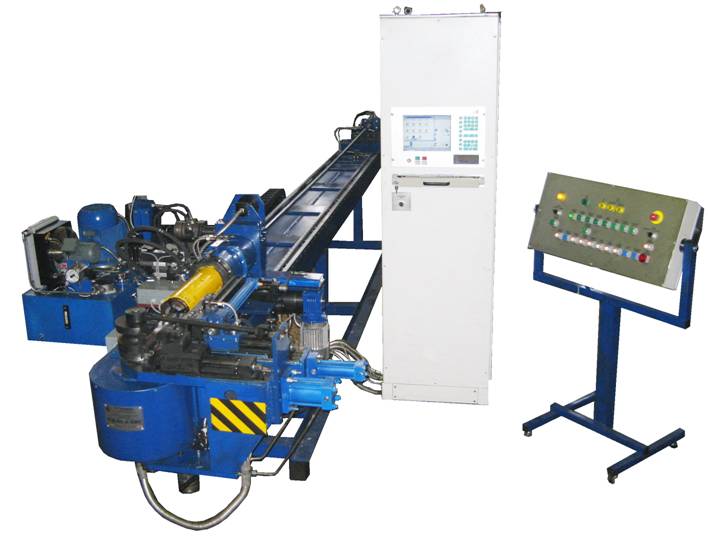

Автоматические трубогибы станки трубогибочные дорновые типа СГД-CNC, управляются системой ЧПУ класса CNC по трём координатам - угол гибки, подача трубы и поворот трубы. Станки имеют гидравлические приводы следующих перемещений: зажим трубы в патроне, поворот трубы в патроне, прижим трубы, поджим трубы, гибка, возврат ползуна, возврат колодки, подача дорна. Станки оснащены системой автоматической смазки дорна (дорновая гибка методом наматывания) Предназначены для холодной  гибки труб, в том числе водопроводных и профильных.





Общие характеристики:

·         Минимальный осевой радиус гиба    1,5D трубы

·         Максимальный осевой радиус гиба   3D трубы

·         Мах угол гиба, град                         190

·         Скорость гибки, об/мин                    6

·         Точность угла гибки, град                0,5

·         Скорость подачи, м/мин                   10

·         Точность подачи, мм                        0,5

Комплект оснастки - под заказ



Скорость вращения патрона каретки, об/мин 6

Точность вращения патрона каретки, град 0,5

Точность задания:

    по углу гибки, град 0,1 по углу поворота, град 0,1 по подаче трубы, мм 0,1

Max рабочая длина изгибаемой трубы

    без перехвата, мм 4000 с перехватом, мм 5000



СГД-42-CNC

Мах изгибаемая труба, мм сталь Ø42,3х4
Масса станка, кг 1900

2 250 000
без оснастки

СГД-60-CNC

Мах изгибаемая труба, мм сталь 60х6,0
Масса станка, кг 1900

4 100 000
без оснастки

СГД-90-CNC

Мах изгибаемая труба, мм сталь 89x6,3
Масса станка, кг 2600

5 700 000
без оснастки

СГД-114-CNC

Мах изгибаемая труба, мм сталь 114x7
Масса станка, кг 5100

6 900 000
без оснастки

СГД-133-CNC

Мах изгибаемая труба, мм сталь 133x8
Масса станка, кг 7300

8 700 000
без оснастки

СГД-168-CNC

Мах изгибаемая труба, мм сталь 168х9
Масса станка, кг 10500

12 000 000
без оснастки

СГД-219-CNC

Мах изгибаемая труба, мм сталь 219х8
Масса станка, кг 21000

18 000 000
без оснастки



    Под заказ:


- оснастка для круглых и профильных труб,
- специальная оснастка для тонкостенных труб,

- многоручьевая оснастка,
- специальная оснастка для изготовления крутозагнутых отводов,

- бустер,
- разъёмная оснастка,
- гибка в двух направлениях,
- длина дорновой опоры 1.5, 3.0, 4.5 и 6.0 метров,
- система автоматической смазки дорна,
- педаль.



    Срок поставки: от двух месяцев.
