ТЕМА: Использование технических средств в условиях больших
расстояний между приборами и устройствами доступа
1. Результаты испытаний приемно-контрольных приборов при работе с удаленными устройствами доступа.
2. Способы обеспечения надежного прохождения отметок групп задержания при удаленной установке устройств доступа.
Литература:
Указание Департамента охраны от 30 сентября 2010 г. № 28/3-1360 вн. «О направлении рекомендаций по подключению устройств доступа».
ВОПРОС 1. Результаты испытаний приемно-контрольных приборов при работе с удаленными устройствами доступа.
В целях обеспечения контроля за своевременностью прибытия групп задержания после получения извещений о срабатывании ручных систем тревожной сигнализации требуется установка дополнительных устройств доступа (считывающих устройств) для проведения отметок группами задержания о прибытии на объект.
Вместе с тем, при установке устройств доступа на значительном расстоянии от приемно-контрольного прибора из-за затухания сигнала в кабеле отметки групп задержания не регистрируются ни прибором, ни пультом.
Департаментом охраны в сентябре 2010 года были проведены испытания охранных приемно-контрольных приборов отечественных производителей (ЗАО “Ровалент”, НП РУП “Агат-Систем”, ЗАО “Новатех системы безопасности”, НТ ЗАО “Аларм”) на предмет определения максимальной длины кабеля (провода) между охранным приемно-контрольным прибором (далее - ППКО) и устройством доступа (далее - УД), при которой обеспечивается стабильное считывание ключей доступа.
Результаты проведения измерений максимальных расстояний от ППКО до дополнительных УД в зависимости от типа ППКО, проводов (кабелей), используемых для подключения, а также типов электронных ключей доступа представлены в таблице 1.
Таблица 1
Наименование ППКО | Тип электронных ключей | Максимальное расстояние считывания, м. | ||
КСПВ 4х0,4 | ШВВП 2х0,75 | UTP САТ5е | ||
А6-04 | DS1990А | >200 м. | >200 м. | >200 м. |
дубликат* ключа DS1990А | >200 м. | >200 м. | >200 м. | |
Аларм-5 | DS1990А | 150 м. | 165 м. | 155 м. |
дубликат ключа DS1990А | 75 м. | 85 м. | 80 м. | |
Агат-21 | DS1990А | 30 м. | 35 м. | 35 м. |
дубликат ключа DS1990А | 0 | 0 | 0 | |
ПКП-4М | DS1990А | 65 м. | 76 м. | 71 м. |
дубликат ключа DS1990А | 45 м. | 49 м. | 47 м. |
* - в качестве дубликата ключа DS1990А использовался электронный ключ ТМ-2004 производства ГК “Метаком” (РФ), запрограммированный с помощью системы “KeyMaster Pro 3” (V 3.1х).
Как видно из представленной таблицы, наибольшее расстояние, на котором считываются ключи нарядов групп задержания, обеспечивают ППКО серии «А6» . ППКО этой серии считывают ключи доступа независимо от типа используемого кабеля и ключа доступа при расстоянии от УД до ППКО, превышающем 200 м. Приборы производства НП РУП “Агат-систем” (на примере прибора “Агат-21”) обеспечивают считывание ключей DS1990А до 30 м с использованием кабеля КСПВ 4х0,4 и до 35 м с использованием кабелей ШВВП 2х0,75 и UTP САТ5е. Дубликаты ключей ППКО “Агат-21” не считываются. Приборы производства НТ ЗАО “Аларм” обеспечивают считывание ключей DS1990А до 150 м при использовании кабеля КСПВ 4х0,4 до 165 (155) м с использованием кабелей ШВВП 2х0,75 и UTP САТ5е. При использовании перезаписываемых ключей эти расстояния составляют 75 м для кабеля КСПВ 4х0,4, 85 (80) м - для кабелей ШВВП 2х0,75 (UTP). Приборы производства ЗАО “Новатех системы безопасности” обеспечивают считывание ключей DS1990А до 65 м при использовании кабеля КСПВ 4х0,4 и до 76 (71) м при использовании кабелей ШВВП 2х0,75 (UTP САТ5е). При использовании перезаписываемых ключей эти расстояния составляют - 45 м для кабеля КСПВ 4х0,4, 49 (47) м - для кабелей ШВВП 2х0,75 (UTP САТ5е).
В октябре-ноябре ЗАО “Новатех системы безопасности”, НП РУП “Агат-систем” и НТ ЗАО “Аларм” провели доработку своих приборов и в настоящее время все они обеспечивают стабильное прохождение сигнала об отметке групп задержания при удалении считывающего устройства на расстояние не менее 100 м.
ВОПРОС 2. Способы обеспечения надежного прохождения отметок групп задержания при удаленной установке устройств доступа.
На основании результатов проведенных испытаний Департамент охраны РЕКОМЕНДУЕТ:
1. При необходимости монтажа ручных систем тревожной сигнализации на новых объектах, где требуется вынос устройств доступа для отметок нарядов групп задержания на большие расстояния от ППКО наиболее эффективно использование приборов серии «А 6» производства или использовать ППКО других производителей, произведенных в 2011 году.
2. На действующих объектах, оснащенных ручной системой тревожной сигнализации, для обеспечения надежного считывания электронных ключей групп задержания удаленным устройством доступа в зависимости от расстояния от ППКО до УД необходимо провести следующие мероприятия:
2.1 Заменить по согласованию с администрацией объекта, пользующейся услугой экстренного вызова милиции, имеющийся ППКО на ППКО серии «А 6» производства или на ППКО серии «Аларм-5» производства НТ (приобрести новый ППКО или при наличии на объекте приборов серии «А6» или «Аларм-5», использующихся для охраны помещений, произвести их перестановку с внесением соответствующих изменений в проектную документацию);
2.2 Для прокладки сети от ППКО до УД использовать кабель (провод) с как можно большим диаметром (сечением) жил или кабель типа «витая пара», например, марки UTP CAT5e.
При выборе типа кабеля и диаметра (площади сечения) токопроводящих жил необходимо руководствоваться следующими положениями:
2.2.1 Увеличение диаметра (площади сечения токопроводящей жилы) снижает потери сигнала за счет падения напряжения на проводах кабеля.
Для нормальной работы устройства доступа при считывании электронного ключа DS1990А напряжение на нем должно находиться в пределах от 2,8 до 6,0 В.
Зависимость падения напряжения на проводах от диаметра (площади сечения) провода определяется формулой:
ΔU = 2. I . Rуд. . L / S пр.
где ΔU – падение напряжения на проводах (В);
2 – количество проводов;
I – ток нагрузки (А);
Rуд. – удельное сопротивление материала провода (для меди – 0,017 Ом мм 2 /м);
L – длина проводов (м);
S пр. – площадь сечения проводов (мм 2)
S пр. = π d 2 / 4, где d - диаметр проводов.
Из формулы видно, что падение напряжения (ΔU1) в кабеле с толщиной жилы 0,4 мм (КСПВ 4х0,4) за счет активного сопротивления проводов в 3,5 раз больше, чем в кабеле (ΔU2) с толщиной жилы 0,75 мм (ШВВП 2х0,75).
ΔU1 / ΔU2 = d2 2 / d1 2 = 0,5625 / 0,16 = 3,51
Это подтверждается и результатами испытаний на примере кабелей КСПВ 4х0,4 и ШВВП 2х0,75. Из таблицы видно, что увеличение диаметра токопроводящей жилы с 0,4 мм до 0,75 мм с учетом фактической паразитной емкости в этих типах кабелей приводит к увеличению расстояния считывания ключей примерно на 10 - 15 %.
2.2.2. Использование кабеля типа «витая пара» (UTP CAT5e) не только позволяет обеспечить считывание ключей доступа на большем расстоянии от ППКО за счет низкой паразитной емкости между жилами в кабелях этого типа, но и защитить проводку на его основе от влияния электромагнитных помех, возникающих при прохождении сети в непосредственной близости от источников электромагнитных излучений.
3. Отказаться от использования группами задержания дубликатов ключей доступа.
При использовании не оригинального ключа доступа, а его дубликата, расстояние, при котором ППКО считывает сигналы от УД, уменьшается примерно в 1,4 - 2 раза. Это происходит по причине того, что в процессе изготовления дубликата путем перезаписи с помощью имеющихся в настоящее время на рынке дубликаторов (наиболее распространен «KeyMaster Pro 3» производства ООО “Эремикс”) допускаются искажения параметров уникального цифрового кода.
4. В случае необходимости прокладки кабеля от ППКО до УД на большие расстояния на действующих объектах или отсутствия возможности прокладки кабеля из-за отказа администрации объекта, пользующейся услугой экстренного вызова милиции, от прокладки кабеля из-за возможного нарушения интерьера, использовать «устройство, обеспечивающее отметку ключа ГЗ в удаленных местах», разработанное сотрудниками Гомельского областного управления Департамента охраны (рацпредложение, подтвержденное удостоверением г., разработанное заместителем начальника управления полковником милиции в соавторстве с электромонтерами ремонтной мастерской и ).
Рацпредложение «Устройство, обеспечивающее отметку ключа ГЗ в удаленных местах» представляет собой радиоудлиннитель на основе тревожной радиокнопки типа «RR-1» или подобной ей.

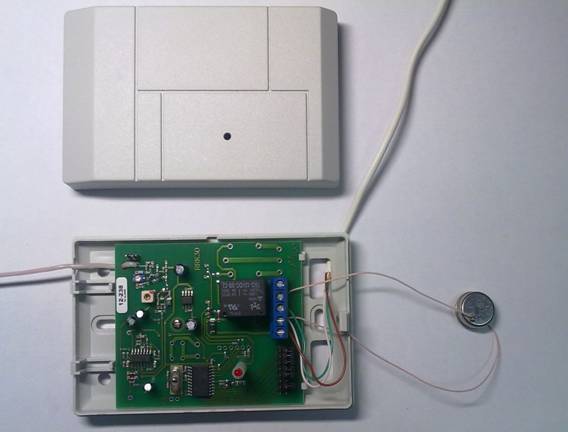

Передающая часть устройства состоит из устройства доступа, контроллера Touch Memory, радиокнопки RR-1. Запитывается от питания извещателей или от ББП-12. Приемная часть состоит из приемника RR-1R и ключа DS1990A, запрограммированного в ППКОП как «ГЗ-№», запитывается непосредственно от ППКОП.
Структурная схема передающей и приемной части устройства приведена в приложении 1.
В качестве контроллера Touch Memory может быть использован промышленный контроллер АТ-К 5200 box или контроллер, изготавливаемый по схеме приложений 2 и 4. Принцип работы контроллера и его программное обеспечение имеется в Интернете на сайте разработчиков DS1990А, а также в электронном приложении к настоящим рекомендациям.
При прикладывании к устройству доступа одного из запрограммированных ключей кратковременно загорается индикация и срабатывает реле, которое своими контактами замыкает кнопку радиобрелока. Приемник принимает сигнал и своими контактами реле подключает ключ к устройству доступа. На ПЦН приходит сообщение «отметка ГЗ».

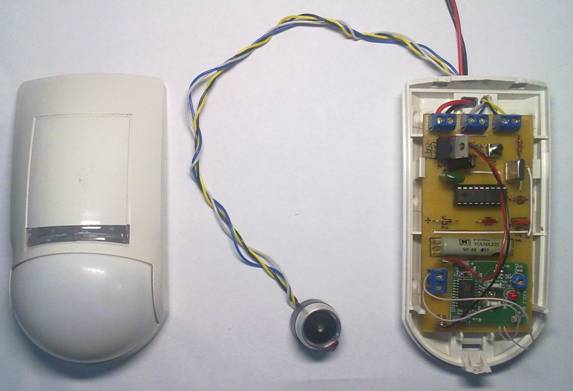

Передающая часть устройства может быть помещена в корпус охранного извещателя. Пример размещения передающего устройства в корпусе извещателя «ИНС-307» приведен на фотографии в приложении 3.
Приложение 1
Структурная схема передающей и приемной части устройства
Приложение 2
Перечень элементов для изготовления контроллера
№ п/п | Обозначение | Тип элемента |
1. | B1 | EVQ-4M |
2. | C1 | К73-17-0,1 мкФ |
3. | C2 | К50-35-25В-100мкФ |
4. | DA1 | LM 7805 |
5. | DD1 | Микроконтроллер PIC 16 F 628 A |
6. | K1 | РЭС 64 А РС4.569.725 |
7. | R1 | МЛТ-0,125-4,7 кОм |
8. | R2 | МЛТ-0,125-500 Ом |
9. | R3 | МЛТ-0,125-68 кОм |
10. | R4 | МЛТ-0,125-430 Ом |
11. | VD1 | КС 156 |
12. | VD2 | КД 521 |
13. | VT1 | КТ 315 Б |
14. | Z1 | Кварцевый резонатор 4 МГц |
Примечания. 1. Для стирания всех ключей из памяти нажать и удерживать
кнопку В1 в течение 5 секунд.
2. Для записи ключей в память прикладывать ключи к УД при
нажатой кнопке В1.
Приложение 3
 |
 |
Приложение 4
