Описание функции. Если состояние входа Trg меняется с 0 на 1, то запускается отсчет текущего времени Ta, а выход Q устанавливается в 1. Если время Ta достигает значения TH, выход Q сбрасывается в 0. При исчезновении питания истекшее время сбрасывается.
Если на входе Trg состояние 0 меняется на 1, и 1 остается установленной по крайней мере в течение времени TL, то активизируется функция постоянного горения, и выход Q включается постоянно. Если вход Trg включается снова, TH сбрасывается, а выход Q выключается.
2.5.21. Тексты сообщений

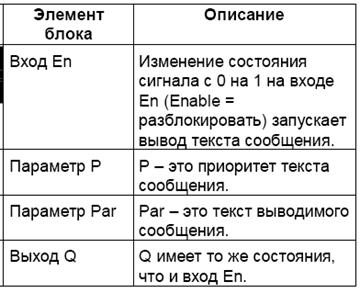

Краткое описание. Отображение параметризованного текста сообщения в режиме RUN.
Ограничение. Возможно использование не более 5 функций вывода текстов сообщений.
Описание функции. Если состояние сигнала на входе меняется с 0 на 1, то в режиме RUN отображается параметризованный вами текст сообщения. Если состояние сигнала на входе меняется с 1 на 0, то текст сообщения не отображается. Если с помощью En=1 запущено несколько функций вывода текстов сообщений, то отображается сообщение с наивысшим приоритетом. Если вы нажмете клавишу , то отображаются также сообщения с более низким приоритетом.
3. Содержание работы
1.Формализовать содержательное описание объекта управления.
2. Представить логическую схему функционирования объекта управления.
3. Представить монтажную схему объекта управления.
4. Запрограммировать логический модуль.
5. Представить результаты работы преподавателю в виде функционирующего автомата на логическом модуле.
4. Варианты заданий.
1. Двигатель включается с помощью 2-х кнопок, причем одна из них является главной ( нажимается первой), а вторая должна быть нажата не позднее, чем через 3 сек. после нажатия первой. При неправильных действиях схема блокируется, пока не будет нажата третья кнопка – Сброс.
2. Реализовать устройство голосования мажоритарного типа для 4-х участников. Один из участников – главный, его голос считается за 2 голоса обычного участника.
3. Реализовать схему пожарной сигнализации объекта, контролируемого 4-я датчиками. При срабатывании любых 2-х датчиков через 5 сек. срабатывает сигнализация. Сигнал в виде прерывистого зуммера поступает диспетчеру, при этом автоматически включается подача воды на объект. Диспетчер имеет возможность выключить зуммер.
4. Реализовать схему охранной сигнализации объекта, контролируемого 4-я датчиками. При срабатывании любого датчика срабатывает сигнализация. Сигнал в виде прерывистого зуммера поступает диспетчеру, при этом автоматически блокируются двери. Диспетчер имеет возможность выключить зуммер нажатием кнопки.
5. Реализовать схему управления промышленными воротами. Открытие и закрытие ворот осуществляется нажатием соответствующих кнопок. При движении ворот мигает лампочка Опасность. Частота мигания лампочки различная при открывании и закрывании ворот. Если в течение 2-х минут ворота не открылись (закрылись), то включается лампочка Авария.
6. Реализовать схему управления промышленными воротами. Открытие и закрытие ворот осуществляется нажатием соответствующих кнопок. При движении ворот 5 сек. мигает лампочка Опасность. Частота мигания лампочки различная при открывании и закрывании ворот. Если в течение 2-х минут ворота не открылись (закрылись), то включается лампочка Авария.
7. Реализовать схему по экономии электроэнергии. Инфракрасный датчик срабатывает при наличие людей в помещении, при этом размыкается нормально замкнутый контакт датчика и свет в помещении включается. Существует возможность отключения схемы кнопкой, при этом, если свет не горел, то он не включится, если свет горел, то он не выключится. Свет при этом не горит в дневное время.
8. Реализовать схему аварийного отключения электропечи сауны после 8 часов общего времени работы. Включение и выключение печи осуществляется двумя кнопками. В конце суток печь выключается автоматически.
9. Реализовать схему подачи звонков в учебном заведении согласно расписания занятий для 6 уроков.. Звонок с урока и на урок – 3 сек.
5. Порядок выполнения работы.
1. Ознакомиться с работой логического модуля.
2. По содержательному описанию объекта управления полученного варианта задания составить схему логики функционирования системы управления.
3. Реализовать схему управления используя программный пакет LOGO!Soft Comfort.
4. Проверить правильность функционирования схемы управления.
5. Показать функционирование схемы преподавателю.
6. Содержание отчета.
1. Цель работы и содержательное описание функционирования объекта управления.
2. Логическая схема функционирования объекта управления.
3. Монтажная схема системы управления.
4. Выводы.
5. Ответы на контрольные вопросы.
7. Литература
1. Техническая документация фирмы Siemens. Логический модуль LOGO!
8. Программный пакет LOGO!Soft Comfort.
Программный пакет LOGO!Soft Comfort имеет интуитивно понятный интерфейс. После запуска пакета основной экран представлен в следующем виде (рис. 8.1):
Рис. 8.1. Вид основного экрана LOGO!Soft Comfort
Раскрытие соответствующего списка элементов позволяет пользователю осуществить выбор необходимой базовой или специальной функции, а также нужный вход или выход (рис.8.2).
Рис.8.2. Выбор базовой функции
Логическая схема функционирования объекта управления составляется из нужных элементов путем их соединения в нужной последовательности (рис.8.3.).
Рис.8.3. Соединение элементов

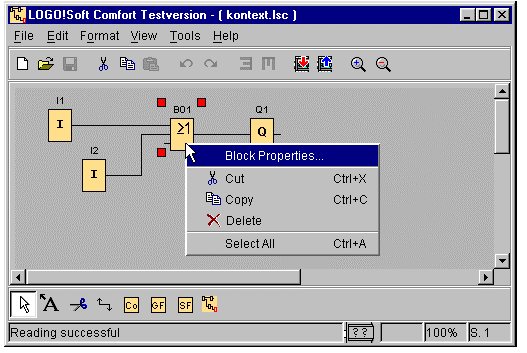

Двойной щелчок на выделенном элементе позволяет запараметрировать его и написать комментарий (рис.8.4.).
Рис.8.4. Параметрирование элемента

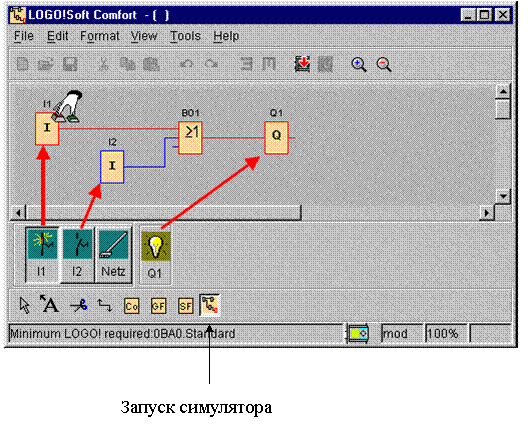

Проверка работоспособности схемы управления осуществляется запуском Симулятора и установкой соответствующих входов в состояние, отвечающее поставленной задаче (рис. 8.5).
 |
Рис. 8.5. Проверка схемы симулятором
Лабораторная работа №2
Представление электронных схем автоматизации в микроконтроллерах α Серии фирмы MITSUBISHI.
1. Цель работы
Приобретение практических навыков использования микроконтроллерах α Серии фирмы MITSUBISHI при реализации схем автоматизации в системах управления технологическими процессами.
2. Общие положения
α Серия – это ряд контроллеров разработанный как компактное, универсальное изделие для решения несложных задач управления: внутри вашего дома, офиса, фабрики … и везде, где необходимо гибко решать задачи по автоматизации. Любой модуль позволит Вам контролировать состояние датчиков и своевременно реагировать на изменение ситуации. Индикация о состоянии контроллера на жидкокристаллическом дисплее позволит полностью контролировать технологический процесс.
Особенности α Серии:
• наличие встроенной клавиатуры и дисплея для программирования и управления;
• выходы с высокой нагрузочной способностью;
• компактность;
• широкий набор базовых функций;
• наличие памяти EEPROM;
• наличие часов реального времени;
• пакет программирования AL-PCS/WIN-E.
α Серия спроектирована для решения следующих задач автоматизации: освещение, системы вентиляции воздуха, насосы, турникеты, доступ, системы охраны, оранжереи и т.д. Часы реального времени помогут избежать неоправданных затрат на электроэнергию и отопление. Внешний вид представлен на рис. 2.1, основные данные представлены в табл. 2.1
Рис.2.1. Внешний вид контроллеров α серии
Таблица 2.1. Основные данные контроллеров α серии
Спецификация | Описание |
Программные данные | |
Способ программирования | Функциональные Блоки |
| |
Память | 64 Функциональных Блока или 1500 Байт |
| |
Хранение данных | EEPROM |
Основные характеристики | |
Часы | Часы реального времени, календарь |
| |
Типы входов | Цифровые или аналоговые |
| |
Коммутируемый ток | до 7 А |
| |
Частота переключений | менее 1 мсек |
| |
Потребляемая мощность | не более 7 Вт |
Требования к окружающей среде | |
Диапазон рабочих температур | 0– 550 С |
| |
Температура хранения | от -30 до +700 С |
|
