Выключатели автоматические ВА 57-31, на токи 16…100 А;
 Область применения:
Выключатели серии ВА57-31 рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220 V. Токоограничивающие аппараты с высокой коммутационной способностью.
Основные технические данные
Параметр
| Значение
| Электрические характеристики
| Число полюсов
| 2, 3
| Номинальный ток выключателя In, A
| 16 ± 100
| Номинальное рабочее напряжение главной цепи, V
| ~ 50, 60 Hz
| 660
| ~ 400 Hz
| 220
| Номинальная предельная наибольшая отключающая способность (Icu), ka, Ics=100% Icu
| ~ 380 V
| 40
| ~ 50, 60 Hz
| 6
| - 220 V
| 75
| Износостойкость выключателя
| Износостойкость выключателя
| общее количество циклов СО
| 25000
| количество циклов СО под нагрузкой
| 16000
| Количество циклов СО под действием максимальных расцепителей тока
| 25
| Износостойкость выключателей при пуске асинхронных двигателей (режим АС-3)
| 300
|
|
Дополнительные сборочные единицы и устройства:
 Расцепитель независимый (РН);
Свободные контакты.
Габаритные, установочные и присоединительные размеры
(Выключатель ВА57-31 переднего присоединения, без дополнительных сборочных единиц)
|
Выключатели автоматические ВА 57-35, ВА 57Ф35, на токи 16…250 А;
Выключатели автоматические ВА 57-35, ВА 57Ф35, на токи 16…250 А;
Область применения:
Выключатели серии ВА57-35 - токоограничивающие аппараты с высокой коммутационной способностью, рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и до 440 V постоянного тока.
Выключатели серии ВА57Ф35 рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 380 V переменного тока частоты 50 и 60 Hz и до 220 V постоянного тока.
Основные технические данные
Параметр
| ВА57Ф35
| ВА57-35
| Электрические характеристики
| Число полюсов
| 2, 3
| Номинальный ток выключателя In, A
| 16 ± 250
| Номинальное рабочее напряжение главной цепи, V
| ~ 50, 60 Hz
| 380
| 660
| -
| 220
| 440
| Номинальная предельная наибольшая отключающая способность (Icu), ka, Ics=100% Icu
| ~ 380 V
| 10
| 40
| ~ 660 V
| -
| 18
| - 220 V
| 15
| 110
| Износостойкость выключателя
| Износостойкость выключателя
| общее количество циклов СО
| 16000*
| количество циклов СО под нагрузкой
| 10000
| Количество циклов СО под действием максимальных расцепителей тока
| 25
| Износостойкость выключателей при пуске асинхронных двигателей (режим АС-3)
| 300
|
|
* - Для выключателей с электромагнитным приводом - 8000 циклов.
Дополнительные сборочные единицы и устройства:
Свободные контакты;
Вспомогательные контакты сигнализации (ВКС);
Расцепитель независимый (РН);
Расцепитель минимального напряжения (РМН);
Расцепитель нулевого напряжения (РНН);
Ручной дистанционный привод;
Электропривод (ПЭ);
Устройство запирания;
Выдвижное исполнение (только для ВА57-35).
Габаритные, установочные и присоединительные размеры
(Выключатели ВА57Ф35, ВА57-35 стационарного исполнения, переднего присоединения, без дополнительных сборочных единиц)
|
Выключатели автоматические ВА 57-39, на токи 320…630 А;
Посмотреть техническое описание
Область применения:
Выключатели серии ВА57-39 - токоограничивающие аппараты с высокой коммутационной способностью, рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz.
Основные технические данные
Параметр
| Значение
| Электрические характеристики
| Число полюсов
| 2, 3
| Номинальный ток выключателя In, A
| 320...630
| Номинальное рабочее напряжение главной цепи, V
| 660
| Номинальная предельная наибольшая отключающая способность (Icu), ka, Ics=100% Icu
| ~ 380 V
| 40
| ~ 660 V
| 18
| Износостойкость выключателя
| Износостойкость выключателя
| общее количество циклов СО
| 8000
| количество циклов СО под нагрузкой
| 4000
| Количество циклов СО под действием максимальных расцепителей тока
| 25
|
|
Дополнительные сборочные единицы и устройства:
Свободные контакты;
Вспомогательные контакты сигнализации (ВКС);
Расцепитель независимый (РН);
Расцепитель минимального напряжения (РМН);
Расцепитель нулевого напряжения (РНН);
Ручной дистанционный привод;
Устройство запирания.

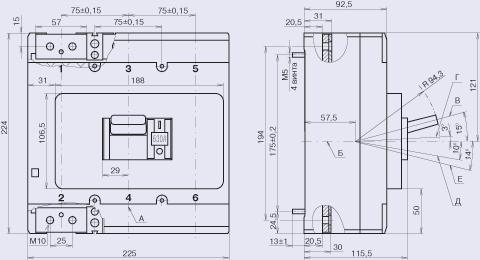

Габаритные, установочные и присоединительные размеры
(Выключатели ВА57-39 переднего присоединения, без дополнительных сборочных единиц)
|
Выключатели автоматические АЕ 2040, на токи 10…63 А;
Область применения:
Выключатели серии АЕ2040-Б рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и до 220 V постоянного тока.
Основные технические данные
Параметр
| Значение
| Электрические характеристики
| Число полюсов
| 2, 3
| Номинальный ток выключателя In, A
| 10± 63
| Номинальное рабочее напряжение главной цепи, V
| 330
| 660
| 220
| Номинальная предельная наибольшая отключающая способность (Icu), ka, Ics=100% Icu
| ~ 380 V
| 6
| ~ 660 V
| 4
| - 220 V
| 10
| Износостойкость выключателя
| Износостойкость выключателя
| общее количество циклов СО
| 25000
| количество циклов СО под нагрузкой
| 10 - 25 А
| 20000
| 16000
| 31,5 - 40 А
| 16000
| 12500
| 50 - 60 А
| 16000
| 10000
| Количество циклов СО под действием максимальных расцепителей тока
| 200
|
|
Габаритные, установочные и присоединительные размеры
|
