МОНТАЖ СИСТЕМЫ ОБОГРЕВА ПОЛА



ВЫБОР ОБОРУДОВАНИЯ

В зависимости от применения системы обогрева пола (как основное отопление, дополнительное или комфортный обогрев пола) при расчете мощности системы используют разные удельные мощности. Удельная мощность систем, так же зависит от теплоизоляционных свойств ограждающих конструкций (перекрытия, стен), требуемой температуры на поверхности пола. В среднем удельная мощность систем должна быть в пределах:

120 - 170 Вт/кв.м.

Удельная мощность - это мощность в ваттах из расчета на 1 квадратный метр площади (Вт/кв.м.).

Площадь обогрева рассчитывается за вычетом площади, занятой бытовой техникой и стационарно

стоящей мебелью. При расчете мощности системы необходимо учитывать тип выбранного декоративного

покрытия в отношении теплопроводящих свойств. В этом случае под кабельную секцию укладывается теплоизоляция толщиной от 30 мм для того, чтобы максимально увеличить теплоотдачу. При применении кабельного обогрева в качестве основного отопления мощность системы должна компенсировать теплопотери помещения, в котором она установлена. Теплопотери зависят от климатических условий и теплоизолирующих свойств конструкций зданий.

При выборе материала для пола необходимо учитывать следующее:

- Чем выше теплопроводность покрытия пола, тем лучше будет заметен эффект от работы теплого пола

и тем меньше времени потребуется для прогрева пола. Материалы, наиболее подходящие в качестве

напольного декоративного покрытия - керамическая плитка, натуральный камень.

- При обустройстве систем кабельного обогрева в качестве основного отопления используют

декоративное покрытие только с высоким коэффициентом теплопроводности.

- Не рекомендуется устанавливать теплый пол под паркет и доски из натурального дерева, пробку



2. ПОДБОР СЕКЦИИ

После расчета мощности системы подбирают наиболее близкую по мощности нагревательную секцию из ассортимента исходя из величины площади обогрева. Для помещений, в которых не требуется высокая точность установки температурного режима, подойдет терморегулятор со стандартным набором функций.



3. ВЫБОР ТЕПЛОИЗОЛЯЦИИ

Для комфортного обогрева пола используется фольгированная теплоизоляция на основе вспененного полиэтилена толщиной 3 мм. Для обустройства пола с системой, используемой в качестве основного отопления используется многослойная теплоизоляция толщиной от 50 мм, обладающая достаточной механической прочностью и высокими теплоизолирующими характеристиками. Между нагревательным кабелем и теплоизолирующим слоем заливается стяжка минимальной толщины. Для придания конструкции пола дополнительной жесткости и предотвращения образования трещин на теплоизоляцию укладывается металлическая сетка. Часто стяжка армируется в случае обустройства основного отопления посредством кабельной системы, а также при установке систем на балконах, в зимних садах, где применяется такая же конструкция пола, как и при основном обогреве. Под нагревательные секции ТЕПЛОЛЮКС АЗИЯ монтируемые с тонким слоем стяжки, теплоизоляцию не рекомендуется устанавливать для избежания растрескивания слоя клея небольшой толщины. Установленная удельная мощность и минимальное расстояние до поверхности позволяет использовать нагревательные секции ТЕПЛОЛЮКС АЗИЯ без установки теплоизоляции.



4. ГИДРОИЗОЛЯЦИЯ

При обустройстве пола с кабельными системами обогрева, необходимо учитывать, что нагревательный

кабель не должен соприкасаться с гидроизолирующим материалом. Гидроизоляция изготавливается

согласно СНиП.



5. СПОСОБЫ КРЕПЛЕНИЯ СЕКЦИИ

Нагревательные секции крепятся с помощью специальной металлической ленты.

Монтажная лента раскладывается отрезками по площади обогрева на расстоянии 50-100 мм друг от

друга, так, чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке. Монтажная лента

закрепляется на полу с помощью дюбелей, гвоздей, и т.п.



НАЗНАЧЕНИЕ, ОПИСАНИЕ, СОСТАВ СИСТЕМЫ

Кабельные системы обогрева ТЕПЛОЛЮКС АЗИЯ могут быть использованы в качестве:

1. Основной системы отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления.

2. Дополнительной системы отопления. Теплые полы устанавливаются совместно с отопительными приборами других типов и предназначены для достижения теплового комфорта. Это особенно важно в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны, балконы, лоджии) и на первых этажах зданий. ТЕПЛОЛЮКС АЗИЯ подогревает пол и создает наиболее комфортное распределение температуры в помещении.

Основным элементом системы кабельных теплых полов является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель используется в виде отрезков определенной длины нагревательных секций. Помимо нагревательной секции, в систему теплых полов входят терморегулятор с датчиком, предназначенный для управления работой системы теплого пола и дополнительные материалы: теплоизоляция, монтажная лента и ПВХ монтажная трубка. Монтажная лента используется при укладке теплого пола для закрепления нагревательной секции на поверхности пола. Монтажная трубка служит защитой для датчика температуры пола, обеспечивая доступ к нему для диагностики или замены. Теплоизоляция снижает теплопотери, тем самым увеличивая эффективность работы теплого пола и уменьшает расход электроэнергии.

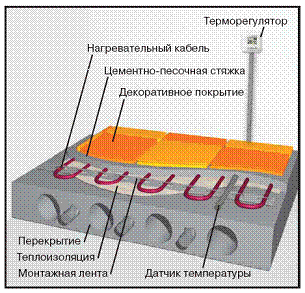

Система ТЕПЛОЛЮКС АЗИЯ состоит:

1. нагревательная секция

2. терморегулятор

3. монтажная лента

4. защитная трубка для датчика температуры

5. подрозетник



В системе используются одножильные нагревательные секции пригодные для обогрева любых помещений, жилых, офисных, производственных. Секции имеют разные длины и мощности. Тип секции, удельная и общая мощность указаны в паспорте кабеля. Для дополнительной маркировки используются различные цвета оболочек.



Шаг укладки, см = (100 х S обогрева) / L кабеля,

где L кабеля - длина нагревательной секции в м (технические параметры секций указываются в инструкции по установке и эксплуатации).



ПРИМЕР 1: ЛОДЖИЯ

Шаг укладки, см = (100 х 4)/30 = 13,3 см.

После установки секции и проверки ее работоспособности, заливается стяжка толщиной 3 см. После первичного высыхания стяжки* на плиточный клей укладывают керамогранит. *информация о времени затвердевания стяжки в зависимости от толщины слоя.



Выбор теплоизоляции:

Поскольку лоджия является помещением с высокими теплопотерями, необходима теплоизоляция всех ограждающих конструкций и стеклопакеты для окон. Поэтому в качестве теплоизолирующего материала пола выбран пенопласт толщиной 40 мм, уложенный на общую площадь балкона. На пенопласт укладывается тонкая стяжка от 3 см. Она нужна для того, чтобы предотвратить прямое соприкосновение нагревательного кабеля с теплоизоляцией, что может привести к перегреву кабеля и выходу его из строя. Далее устанавливается секция. До начала раскладки необходимо рассчитать шаг укладки кабеля. От

правильности расчета шага этого будет зависеть и время монтажа, и срок службы теплого пола.



Расчет мощности:

S обогрева х Р удельная = Р системы,

где P удельная _ мощность на 1 кв.м.,

Р системы - расчетная мощность системы.

4 кв.м. х 150 Вт/кв.м. = 600 Вт.

Подбор секции из номенклатуры

секций по мощности – секция марки ТЛАО 500 Вт.

РЕШЕНИЕ

Одножильный ТЛАО-500Вт

Терморегулятор 007-2000

Теплоизоляция Пенопласт (4 см) 5 м2

Специальный наливной пол «ТЕПЛОМИКС АЗИЯ»

9 мешков (по 25 кг)

Специальный клей

«ТЕПЛОМИКС АЗИЯ»

3 мешка (по 25 кг)



ПРИМЕР 2: Спальная комната

Спальня площадью: 18 м2

Площадь обогрева: 12 м2

Тип покрытия: плитка

Вид обогрева: комфортный

Расчет обогреваемой площади:

Стационарно стоящая мебель _

шкаф: 0,6 х 3,4 м = 2 кв.м.;

кровать: 1,8 х 2,2 м = 4,0 кв.м.

S общая - S мебели = S обогрева

18,0 кв.м. - 6,0 кв.м. = 12,0 кв.м.





Расчет мощности:

S обогрева х Р удельная = Р системы,

где P удельная _ мощность на 1 кв.м.,

Р системы - расчетная мощность системы.

12 кв.м. х 180 Вт/кв.м. = 2160 Вт.

Подбор секции из номенклатуры

секций по мощности – секция марки ТЛАО1000 Вт./2шт



РЕШЕНИЕ

Одножильный ТЛАО-1000Вт / 2шт

Терморегулятор 007-2000

Теплоизоляция Пенопласт (3 см) 12 м2

Специальный наливной пол «ТЕПЛОМИКС АЗИЯ»

27 мешков (по 25 кг)

Специальный клей

«ТЕПЛОМИКС АЗИЯ»

9 мешка (по 25 кг)



МОНТАЖ

Если ТЕПЛОЛЮКС АЗИЯ используется как основное отопление, площадь, на которой уложены нагревательные секции, должна составлять не менее 70% от общей площади обогреваемого помещения. Необходимо также учитывать особенности помещения: теплопотери ограждающих конструкций (окон, стен, потолков, пола), объем помещения и т.п. В этом случае толщина стяжки должна равняться 5 см для лучшей аккумуляции тепла. Для комфортного обогрева достаточно стяжки толщиной 3 см (согласно СНиП). Если теплый пол используется для обогрева лоджии, балкона, зимнего сада, помещения с большим количеством окон, открытых дверных проемов, арок, комнату с высотой потолка более 4 м, требуется теплотехнический расчет системы специалистом. Перед установкой системы следует убедиться, допускает ли имеющаяся в помещении электропроводка подключение расчетной мощности системы теплых полов. Необходимо учесть дополнительные электрические устройства, которые могут быть подключены к той же сети, и уточнить допустимый ток предохранительных устройств (автоматов). Системы обогрева с суммарной мощностью 2 кВт и более рекомендуется подключать через специальную проводку и отдельный автомат. Кабель следует укладывать равномерно, без пересечений, соблюдая постоянный шаг укладки в пределах всей обогреваемой площади. Недопустимо сближение уложенных витков кабеля на расстояние менее заданного. Нагревательный кабель укладывается так, чтобы он находился на расстоянии не менее 100 мм от других нагревательных приборов, например, от стояков и труб центрального отопления. По завершении установки системы в соответствии с гарантийными требованиями производителя следует зарисовать схему монтажа теплого пола в соответствующей Инструкции по монтажу и эксплуатации

теплого пола с обозначением соединительных и концевых муфт, датчика температуры с обязательной привязкой к помещению.



ОБЩИЕ ПРАВИЛА МОНТАЖА

МОНТАЖ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ



1. ПОДГОТОВКА К УСТАНОВКЕ ТЕРМОРЕГУЛЯТОРА

В намеченном месте подготавливается отверстие для установки

терморегулятора и канал для прокладки монтажных проводов

нагревательной секции и датчика температуры. К месту установки

терморегулятора подводится питание электрической сети 220 В.



Монтаж кабельных систем ТЕПЛОЛЮКС АЗИЯ осуществляется в следующем порядке:



2. ПОДГОТОВКА ОСНОВАНИЯ

Поверхность пола должна быть ровной, без трещин, сухой и чистой. При необходимости пол выравнивается при помощи специальных выравнивающих смесей. После высыхания (отвердевания) смеси укладывается теплоизоляция.



Это важно! Если кабельная система теплого пола используется в качестве основной системы обогрева или устанавливается в помещении с высокими теплопотерями, следует выбрать твердую пенопропиленовую

изоляцию толщиной 3-5 см. После укладки теплоизоляции поверх нее устраивается армированная стяжка. Рекомендуется армировать стяжку с помощью специальной сетки во избежание возникновения трещин.

Если система теплого пола предназначена для комфортного обогрева помещения, достаточно фольгированной теплоизоляции толщиной 3 мм.



3. УСТАНОВКА МОНТАЖНОЙ ЛЕНТЫ

Крепление ленты производится различными способами, обеспечивающими связь с основанием, например, с помощью дюбелей или саморезов. Отрезки ленты крепят на расстоянии 1 м.



4. МОНТАЖ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ

Расчет шага укладки производится по формуле:

Шаг укладки (см) = (100·S) / L,

где S _ фактическая площадь, на которую укладывается секция, кв.м,

L _ длина секции, м (указана в паспорте секции).

Кабель раскладывается на поверхности пола и фиксируется с помощью монтажной ленты. Монтажные провода подводятся к месту установки терморегулятора. Муфты секции должны находиться в стяжке пола.



5. УСТАНОВКАДАТЧИКА ТЕМПЕРАТУРЫ

И ТЕРМОРЕГУЛЯТОРА

Подключение монтажных проводов производится напрямую к терморегулятору или через распаечную коробку, в зависимости от количества подключаемых секций. Более одной нагревательной секции рекомендуется подключать с помощью распаечной коробки.



Это важно! Датчик температуры размещается в монтажной трубке. Конец трубки с датчиком закрывается специальной заглушкой (входит в комплект поставки) для предотвращения попадания внутрь цементного раствора. Трубка устанавливается между витками нагревательной секции на равном расстоянии от них и закрепляется с помощью монтажной ленты. На этом этапе производится проверка электрических соединений и работоспособности системы.



6. УКЛАДКА ЦЕМЕНТНО−ПЕСЧАНОЙ СТЯЖКИ

Перед началом укладки стяжки необходимо вырезать в теплоизоляции технологические отверстия, предназначенные для сцепления стяжки с основанием. После этого производится заливка стяжки. Контрольные сроки готовность затвердевшего раствора цементно-песчаной стяжки: 7 суток - до начала укладки кафельной плитки, 28 дней - до начала эксплуатация теплого пола.



Это важно! Рекомендуется заносить схему укладки в специальный бланк в инструкции по установке

и эксплуатации системы.



Включение теплого пола допускается после полного высыхания плиточной кладки.
