Регламент взаимодействия исполнителя и заказчика в процессе формирования и согласования объемов оказанных услуг по передаче электроэнергии (стр. 5 )



Представитель сетевой организации __________________ Ф.И.О.

Представитель потребителя __________________ Ф.И.О.



Приложение к Приложению № 10

к договору оказания услуг по передаче электроэнергии

№… от …г.

План-график проведения технической проверки состояния схем измерения и работы средств измерения электрической энергии, используемых для определения объемов оказанных услуг по передаче электроэнергии.



№ п/п	Наименование структурного подразделения сетевой организации	Наименование потребителя	Наименование объекта энергоснабжения (потребления)	Адрес объекта	Точка поставки (точка подключения) в соответствии с диспетчерскими наименованиями (ПС, фидер, ТП, ВЛ (КЛ), опора)	Место установки прибора учета электрической энергии (наименование место прибора)	Тип прибора учета электрической энергии	Заводской (серийный) № счетчика	Принадлежность прибора учета электрической энергии (Исполнитель (ТСО), потребитель)	Статус учета (расчетный, контрольный, технический)	Дата акта (последней инструментальной проверки)	Дата планируемой проверки прибора учета электрической энергии	Примечание
ПЭС	РЭС
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
										Потребитель
										Исполнитель (ТСО)





Исполнитель (ТСО) __________________ Ф.И.О. " ___ " ____________ 20__ г.

Заказчик __________________ Ф.И.О. " ___ " ____________ 20__ г.



Приложение к Приложению № 10

к договору оказания услуг по передаче электроэнергии

№… от …г.

Приложение к Приложению № 10

к договору оказания услуг по передаче электроэнергии

№… от …г.



Подразделение сетевой организации______________ Адрес _____________ Телефон ____________

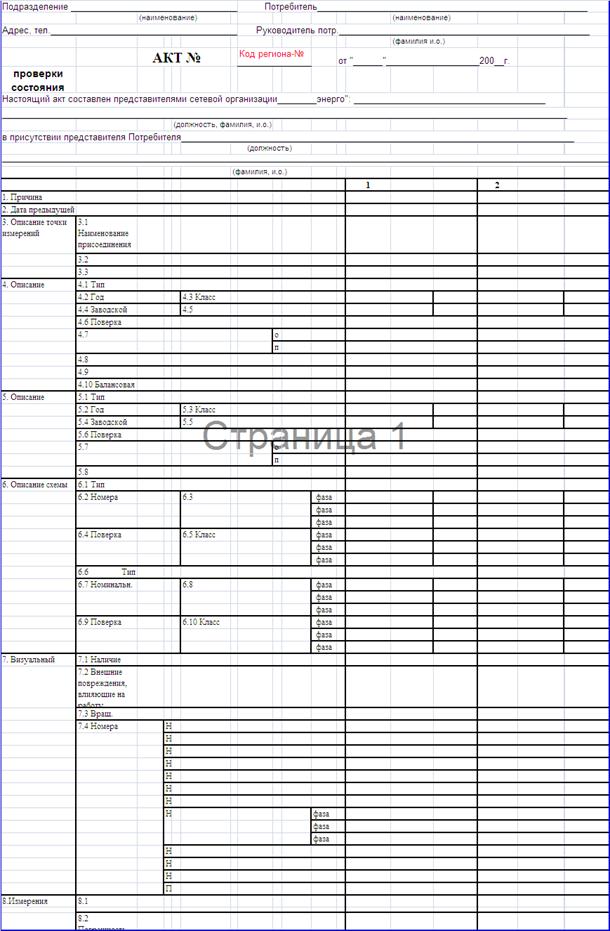

АКТ № _______________ от «_____»__________________200____г.

проверки состояния схемы измерений электрической энергии и работы (замены) приборов учета Потребителей-граждан



Настоящий акт составлен представителями сетевой организацией ______________________________

_______________________________________________________________________________________

(должность, фамилия, и.о.)

в присутствии потребителя (представителя) __________________________________________________

(ЖКХ, ТСЖ, УК или др., должность, Ф.И.О.)

ответственный квартиросъемщик (собственник жилья) _________________________________________

(Ф.И.О.)

Лицевой счет № _____________________ Адрес: _________________________________________



1

2

1. Причина проверки

2. Дата предыдущей проверки

3. Характеристика помещения (жилое / не жилое)

4. Описание счетчика электроэнергии и номинальных значений трансформаторов тока.

4.1 Место установки

4.2 Тип счетчика

4.3. Год выпуска

4.4. Заводской (серийный) номер

4.5 Класс точности

4.6 Номинальный (максимальный) ток, А

4.7. Поверка (квартал, год)

4.8 Разрядность

4.9. Показания

4.10. Кол-во оборотов диска (импульсов) на кВт.ч. (передаточное число счетчика R)

4.11. Тип установленных трансформаторов тока

4.12. Номера измерительных т/т.

4.13.Коэффициент трансформации измерительных т/т

Фаза А

Фаза В

Фаза С

4.14. Поверка измерительных т/т: квартал, год.

4.15. Класс точности измерительных т/т

Фаза А

Фаза В

Фаза С

5. Визуальный осмотр счётчиков электроэнергии, переходных клеммников и трансформаторов тока.

5.1. Наличие отметки о сертификации

5.2. Внешние повреждения, влияющие на работу прибора учета

5.3.Вращение диска, наличие индикации

5.4. Номера пломб энерго-снабжающей организации

На крышке зажимов счетчика

На шкафу учета

На вводном отключающем устройстве

На клеммнике токовых цепей

На дверцах камер установки т/т

На трансформаторах тока

Фаза А

Фаза В

Фаза С

Прочие места

6. Измерения без снятия нагрузки   7. Расчёты мощности

6.1. Напряжение фазное

UАО

6.2. Напряжение линейное

UАВ

UВО

UВС

UСО

UАС

6.3. Сила тока в силовых цепях

IА

6.4. Активная мощность кВт

IВ

IС

6.5. Сила тока в измерительных цепях

IА

6.6. Активная мощность кВт

IВ(0)

IС

6.7. Соответствие коэффициентов трансформации тока

А

В

С

А

В

С

6.8. Время измерения оборотов диска (импульсов) t, с

6.9. Количество оборотов диска n (кол-во импульсов) за время, t

7.1. Мощность по оборотам диска (имп), кВт; Р1 = 3600 · n ∕ R · t

7.2. Мощность изм. приборами, кВт; Р2 = РА (для 1-ф сч.) Р2 = РА +РВ+РС (для 3-ф cч.)

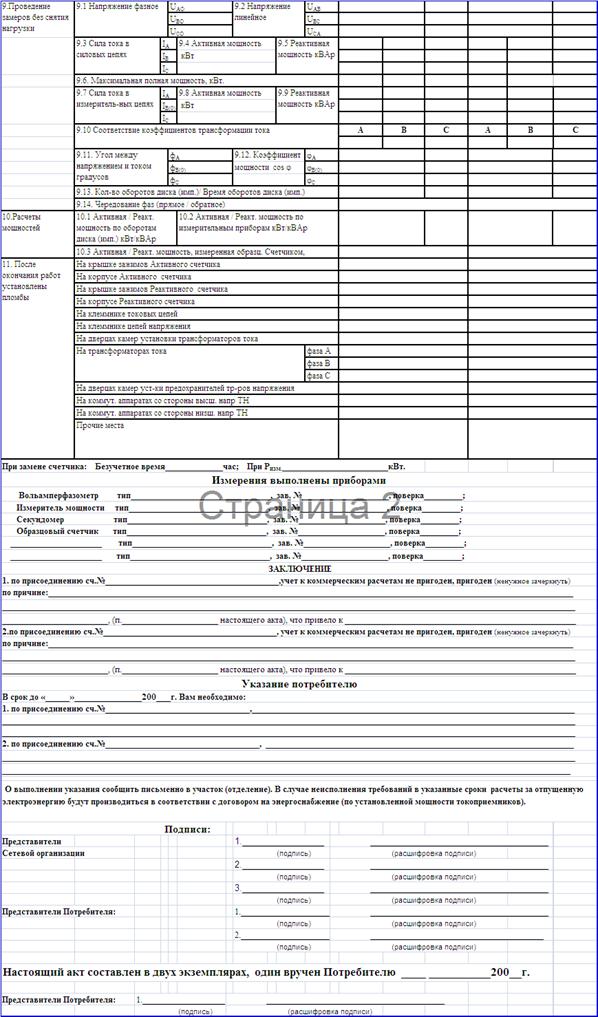

8.Измерения образцовым счетчиком

8.1 Погрешность образцового счетчика

8.2 Погрешность схемы учета расчетного счетчика

9. После окончания работ установ- лены пломбы:

На крышке зажимов счетчика

На шкафу учета

На вводном отключающем устройстве

На клеммнике токовых цепей

На дверцах камер установки т/т

На трансформаторах тока

Фаза А

Фаза В

Фаза С

Прочие места

10. Количество зарегистрированных человек

11. Кол-во, площадью (м2)

- жилых помещений и кухонь

До 10

10-15

15-25

> 25

- приусадебных хозяйственных помещений

До 10

10-15

15-25

> 25

12. Наличие небытового потребления (установленная мощность токоприемников), кВт

13. Использование электроэнергии на термические цели: отопление, водонагреватель (установленная мощность токоприемников), кВт

Измерения
