Открытый урок
Тема урока:
Основные
узлы и механизмы
Разработала:
Тема урока: «Основные узлы и механизмы
токарно-винторезных станков»
Цель урока: Ознакомить учащихся с устройством токарно-винторезных станков , с его основными узлами и механизмами и их назначением.
Задачи урока:
1. Формировать знания у учащихся по устройству токарно-винторезного станка;
2. Развивать у учащихся умение самостоятельной работы на уроке, внимание, навыки технического мышления, умение быстро и точно ориентироваться в изученном материале, опираясь при этом на знания, полученные на уроках технологии (в школе), физики, черчения;
3. Воспитывать аккуратность при оформлении конспектов, дисциплинированность, ответственность при выполнении каких то заданий.
Оснащение урока:
Стенды: «Схема токарно-винторезного станка мод. 16К20»
Плакаты:
v Токарно-винторезный станок 1К62
v Токарно-винторезный станок 16К20
Диафильмы: Основные узлы токарно-винторезного станка
Тип урока: комбинированный.
ХОД УРОКА
Деятельность преподавателя | Деятельность учащихся | |
Организация начала урока | ||
Приветствие
Проверка готовности группы к уроку
Отметить отсутствующих в журнале | Учащиеся встают приветствуя преподавателя На столах должны находиться коспекты и письменные принадлежности Дежурный перечисляет отсутствующих | |
Проверка домашнего задания, постановка цели урока | ||
Работа по карточкам- см. приложение 1 (5 мин.) Устные вопросы: 1. Что понимают под металлорежущим станком? 2. Что понимают под заготовкой? 3. Что понимают под деталью? 4. На сколько групп делятся металлорежущие станки и к какой группе относятся токарные станки? 5. Насколько типов делятся токарная группа станков и к какому типу относятся токарно-винторезные? После устного опроса произвести постановку цели урока. | Письменно отвечают на вопросы карточки Ответы устно: 1. это технологическая машина, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, взаимным расположением и шероховатостью поверхностей. 2. Предмет труда, из которого изменением формы, размеров и свойств поверхности изготовляют деталь. 3. Изделие, предназначенное для реализации или собственных нужд предприятия. 4. На 9 групп, к первой группе. 5. На 9 типов, к шестому типу. | |
Актуализация знаний и практических и умственных умений | ||
Для осуществления процесса резания необходимо обеспечить относительное перемещение заготовки и инструмента. 1. А что понимают под процессом резания? 2. Какие основные движения необходимы для обеспечения процесса резания? Такое перемещение осуществляется механизмами токарного станка. 3. А кто помнит (со школьных уроков «Технологии») названия основных узлов токарного станка? Показать плакат «Токарно-винторезный станок 1К62». | Возможные ответы учащихся: 1. Способы обработки металлов, основанные на удалении припуска и превращении его в стружку. 2. Главное движение- вращение заготовки, движение подачи- поступательное движение резца. 3. Тумбы или основание, станина, передняя бабка, задняя бабка, суппортная группа, шпиндель, ходовой вал и винт. (Если учащиеся затрудняются, то самой перечислить) | |
Изучение нового материала | ||
Вывесить плакаты: Токарно-винторезный станок 1К62 ; Токарно-винторезный станок 16К20
Токарный станок, оснащенный специальным устройством для нарезания резьбы, называется токарно-винторезиым. Станок состоит из следующих основных частей и узлов (сборочных единиц) (рис. 1.).по плакатам сравнить станки мод. 1К62 и 16К20. Как вы думаете, чем отличаются эти станки? Диафильм- кадры с узлами и механизмами. Станина 1— массивное чугунное основание, на котором смонтированы основные узлы станка. Верхняя часть станины имеет две плоские и две призматические направляющие, по которым перемещаются суппорт и задняя бабка. 1. Где расположена станина? Передняя бабка 2 чугунная коробка, внутри которой расположены главный рабочий орган станка — шпиндель и коробка скоростей. 2. Где расположена передняя бабка? Шпиндель 3, представляет собой полый вал. На правом конце шпинделя крепится приспособление (например, патрон), зажимающее заготовку. 3. Как вы думаете, для чего необходим шпиндель? Коробка скоростей 4 служит для изменения частот вращения шпинделя. Суппорт 5 — устройство для закрепления резца и обеспечения движения подачи, т.е. перемещения резца в продольном и поперечном направлениях. Движение подачи может осуществляться вручную или механически. Механическое (автоматическое) движение подачи суппорт получает от ходового вала 6 или ходового винта 7 (при нарезании резьбы). 4. Как выдумаете, какое движение совершают ходовой вал 6 или ходовой винт? 5. Как вы думаете, где можно закрепить режущий инструмент и при помощи чего? 6. сколько позиций имеет резцедержатель? Резцедержатель 8 крепится на верхней части суппорта и используется для закрепления резцов. | Учащиеся слушают, отвечают на наводящие вопросы и задают свои вопросы.
Возможные ответы: Основанием- у 16К20 оно цельнолитое; задняя бабка сделана на воздушной подушке и легко передвигается; пусковая рукоятка находится слева от токаря, он не нагибается; более компактно сделаны все механизмы управления; задний щит сделан во всю длину станка; у патрона есть защитный кожух. Учащиеся слушают, просматривая кадры диафильма и задают свои вопросы, отвечают на наводящие вопросы: 1. На основании.
2. На станине.
3. Передача вращения заготовке
4. Вращательное.
5. В резцедержателе, при помощи болтов.
6. Четыре позиции.
| |
7. А кто знает, из каких узлов состоит суппортная группа? 8. Какое движение совершает суппорт? 9. Как вы думаете какой узел суппорта будет преобразовывать эти движения? Для того чтобы резец перемещался относительно заготовки с необходимой скоростью, нам нужен механизм, изменяющий величину этого перемещения. 10. Вспомните, как называют это перемещение? Отсюда название этого механизма : Коробка подач 9 представляет собой механизм, передающий вращение от шпинделя к ходовому валу или ходовому винту. Коробка подач служит для изменения скорости движения подачи суппорта (величины подачи). Вращательное движение к коробке подач передается от шпинделя через реверсивный механизм (трензель) и гитару со сменными зубчатыми колесами. Гитара сменных зубчатых колес 10- предназначена для настройки станка на различные виды нарезаемых резьб. Задняя бабка 11 предназначена для поджатия с помощью центра длинных заготовок в процессе обработки, а также для закрепления и подачи стержневых инструментов (сверл, зенкеров, разверток). 11. Где она расположена и за счет чего она будет перемещаться ? 12. Что должно присутствовать в устройстве станка чтобы он смог работать от электричества? Электрооборудование станка размещено в шкафу 12.
| 7. Резцедержатель, продольные салазки (верхние), поперечные салазки (нижние), каретка и фартук. 8. возвратно- поступательное. 9. фартук.
10. Подача.
11. На станине (справа), за счет направляющих. 12. Электрооборудование (в спец. шкафу).
| |
Закрепление изученного на уроке материала | ||

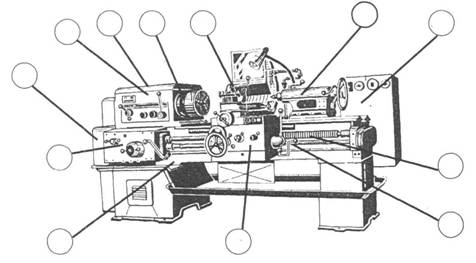

Самостоятельная работа: Учащимся выдаются рисунки токарно-винторезного станка с пустыми полями для номеров обозначаемых основные узлы и механизмы станка.
| Учащиеся самостоятельно по учебнику ( «Токарь-универсал») заполняют номера основных узлов и механизмов в пустых полях рисунка. | |
Подведение итогов и результатов урока | ||
Выставление оценок учащимся за урок Общая оценка работы группы | Учащиеся слушают. | |
Задание на дом | ||
1. По справочному листу составить конспекты (вклеить рисунки, в которых проставляли номера, в тетрадь) 2) Межпредметное задание - Назвать марку станка, закрепленного за учащимся. Определить: раздельно или в одном корпусе изготовлены коробка скоростей и передняя бабка станка; работает ли система охлаждения; если не работает, то по какой причине и можно ли ее устранить; (справочные листы см. Приложения 2, 3, 4.) Справочные листы выполнены по степени сложности- первый (высокий), второй (средний), третий (слабый), преподаватель сам распределяет задания между учащимися (возможно чтобы учащиеся сами выбрали сложность задания).
| Учащиеся записывают задание в тетрадь. | |
Рис. 1
Приложение 1
Карточка 1
1. | Эти станки используют для обработки деталей широкой номенклатуры, ограниченной лишь предельными габаритами, набором инструмента и технологическими операциями. |
2. | Расшифровать модель станка : 1К62А |
Карточка 2
1. | Эти станки используют для обработки однотипных деталей (труб, муфт, коленчатых валов и крепежных деталей) в определенном диапазоне размеров. |
2. | Расшифровать модель станка : 16К20В |
Карточка 3
1. | Эти станки применяют для обработки одной определенной детали, реже — нескольких однотипных деталей.
|
2. | Расшифровать модель станка : 16А20П |
Приложение 2
Третий уровень
УСТРОЙСТВО ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ
Рис. 1

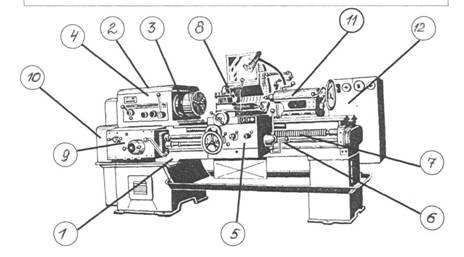

Токарный станок, оснащенный специальным устройством для нарезания резьбы, называется токарно-винторезиым. Станок состоит из следующих основных частей и узлов (сборочных единиц) (рис. 1.).
Станина 1— массивное чугунное основание, на котором смонтированы основные узлы станка. Верхняя часть станины имеет две плоские и две призматические направляющие, по которым перемещаются суппорт и задняя бабка.
Передняя бабка 2 чугунная коробка, внутри которой расположены главный рабочий орган станка — шпиндель и коробка скоростей.
Шпиндель 3, представляет собой полый вал. На правом конце шпинделя крепится приспособление (например, патрон), зажимающее заготовку. Передаёт вращение заготовке.
Коробка скоростей 4 служит для изменения частот вращения шпинделя.
Суппорт 5 — устройство для закрепления резца и обеспечения движения подачи, т.е. перемещения резца в продольном и поперечном направлениях. Движение подачи может осуществляться вручную или механически. Механическое (автоматическое) движение подачи суппорт получает от ходового вала 6 или ходового винта 7 (при нарезании резьбы).
Резцедержатель 8 крепится на верхней части суппорта и используется для закрепления резцов
Коробка подач 9 представляет собой механизм, передающий вращение от шпинделя к ходовому валу или ходовому винту. Коробка подач служит для изменения скорости движения подачи суппорта (величины подачи). Вращательное движение к коробке подач передается от шпинделя через реверсивный механизм (трензель) и гитару со сменными зубчатыми колесами.
Гитара сменных зубчатых колес 10- предназначена для настройки станка на различные виды нарезаемых резьб.
Задняя бабка 11 предназначена для поджатия с помощью центра длинных заготовок в процессе обработки, а также для закрепления и подачи стержневых инструментов (сверл, зенкеров, разверток).
Электрооборудование станка размещено в шкафу 12.
Д/З: Составить конспект
Приложение 3
Второй уровень
УСТРОЙСТВО ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ
Рис. 1
Токарный станок, оснащенный специальным устройством для нарезания резьбы, называется токарно-винторезиым. Станок состоит из следующих основных частей и узлов (сборочных единиц) (рис. 1.).
Станина— массивное чугунное основание, на котором смонтированы основные узлы станка. Верхняя часть станины имеет две плоские и две призматические направляющие, по которым перемещаются суппорт и задняя бабка.
Передняя бабка чугунная коробка, внутри которой расположены главный рабочий орган станка — шпиндель и коробка скоростей.
Шпиндель 3, представляет собой полый вал. На правом конце шпинделя крепится приспособление (например, патрон), зажимающее заготовку. Передаёт вращение заготовке.
Коробка скоростей служит для изменения частот вращения шпинделя.
Суппорт — устройство для закрепления резца и обеспечения движения подачи, т.е. перемещения резца в продольном и поперечном направлениях. Движение подачи может осуществляться вручную или механически. Механическое (автоматическое) движение подачи суппорт получает от ходового вала или ходового винта (при нарезании резьбы).
Резцедержатель крепится на верхней части суппорта и используется для закрепления резцов
Коробка подач представляет собой механизм, передающий вращение от шпинделя к ходовому валу или ходовому винту. Коробка подач служит для изменения скорости движения подачи суппорта (величины подачи). Вращательное движение к коробке подач передается от шпинделя через реверсивный механизм (трензель) и гитару со сменными зубчатыми колесами.
Гитара сменных зубчатых колес предназначена для настройки станка на различные виды нарезаемых резьб.
Задняя бабка предназначена для поджатия с помощью центра длинных заготовок в процессе обработки, а также для закрепления и подачи стержневых инструментов (сверл, зенкеров, разверток).
Электрооборудование станка размещено в шкафу.
Д/З: Составить конспект
Приложение 4
Первый уровень
УСТРОЙСТВО ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ
Рис. 1
Токарный станок, оснащенный специальным устройством для нарезания резьбы, называется токарно-винторезиым. Станок состоит из следующих основных частей и узлов (сборочных единиц) (рис. 1.).
Станина— массивное чугунное основание, на котором смонтированы основные узлы станка. Верхняя часть станины имеет две плоские и две призматические направляющие, по которым перемещаются суппорт и задняя бабка.
Передняя бабка чугунная коробка, внутри которой расположены главный рабочий орган станка — шпиндель и коробка скоростей.
Шпиндель, представляет собой полый вал. На правом конце шпинделя крепится приспособление (например, патрон), зажимающее заготовку. Передаёт вращение заготовке.
Коробка скоростей служит для изменения частот вращения шпинделя.
Суппорт— устройство для закрепления резца и обеспечения движения подачи, т.е. перемещения резца в продольном и поперечном направлениях. Движение подачи может осуществляться вручную или механически. Механическое (автоматическое) движение подачи суппорт получает от ходового вала или ходового винта (при нарезании резьбы).
Резцедержатель крепится на верхней части суппорта и используется для закрепления резцов
Коробка подач представляет собой механизм, передающий вращение от шпинделя к ходовому валу или ходовому винту. Коробка подач служит для изменения скорости движения подачи суппорта (величины подачи). Вращательное движение к коробке подач передается от шпинделя через реверсивный механизм (трензель) и гитару со сменными зубчатыми колесами.
Гитара сменных зубчатых колес предназначена для настройки станка на различные виды нарезаемых резьб.
Задняя бабка предназначена для поджатия с помощью центра длинных заготовок в процессе обработки, а также для закрепления и подачи стержневых инструментов (сверл, зенкеров, разверток).
Электрооборудование станка размещено в шкафу.
Д/З: Составить конспект
