Техническое задание
на поставку вытяжной установки с подставкой
Общие требования.
Все оборудование должно быть новым – выпуска не ранее 2013 года.
Наименование и количество технологического оборудования, входящего в состав вытяжной установки с подставкой - 1 шт.
Состав:
-вентилятор центробежный FUA-3000/SP-3 шт.;
-передвижной механический самоочищающийся фильтр ПМСФ-1 D12 -1 шт;
-пылеулавливающий агрегат ПУ-1500/SP- 3 шт;
-подъемно-поворотное вытяжное устройство KUA-M-4S - 1 шт;
-напорный переходной раструб 90NPR-90- F/Fp-3000/3400- 3 шт.;
-гибкий шланг с внутренним диаметром (d=160мм) ГПВ-10 п.м;
-воздухоприемная воронка с магнитным держателем PV-160/SP -3 шт.
Технические характеристики
Вентилятор центробежный FUA-3000/SP.
Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных сред, не вызывающих ускоренной коррозии металлов проточной части вентиляторов (скорость коррозии не выше 0,1мм в год) с содержанием пыли и других твердых примесей не более 0,1г/м3, не содержащих липких веществ и волокнистых материалов.
Вентиляторы с двигателями в исполнении У2 ( основное исполнение) предназначены для эксплуатации в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 при температуре окружающей среды от - 45 до + 40 град.С ( под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков ). Степень защиты IP54 по ГОСТ17494-87 (обеспечивается защита от попадания брызг воды).
Вентиляторы с двигателями в исполнении У1 (исполнение под заказ) предназначены для эксплуатации в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69 при температуре окружающей среды от - 45 до + 40 град.С ( на открытом воздухе ). Степень защиты IP55 по ГОСТ17494-87 (обеспечивается защита от попадания струй воды).
Тип вентилятора | Оптимальный режим работы * | Электродвигатель | Масса, кг | |||||
Полн. давление Па | Произво- дительность м3/ч | Тип | Мощ-ность кВт | Напря- жение В | Частота тока, Гц | Частота вращения, об/мин | ||
FS-3000/ SP | 1500-900 | 500-2300 | АДМ71В2У2 | 1,1 | 380 | 50 | 2800 | 27 |
* Под оптимальным режимом работы вентилятора понимается режим работы, при котором КПД ц=0,9 Цmax.
**Производительность вентилятора не должна превышать максимальной указанной.
(**-данные вентиляторы не рекомендуется эксплуатировать без подключения к сети (т.е. без нагрузки))
Передвижной механический самоочищающийся фильтр ПМСФ-1 D12.
Передвижной механический самоочищающийся фильтр ПМСФ-1 серии УОПС (далее - фильтр) предназначен очистки воздуха от аэрозолей и сухих невзрывоопасных и несамовозгорающихся пылей, образующихся в процессе сварки, газовой резки, механической металлообработки или др. пылевыделяющих процессов в цехах промышленных предприятий.
Фильтр рассчитан на продолжительную работу в закрытых помещениях при следующих условиях:
- температура воздуха - от 10 до 45°С;
- относительная влажность - 80% при 25°С;
- окружающая среда и очищаемый воздух не должны быть взрывоопасными и содержать агрессивные пары и газы.
- Максимальный расход воздуха 1200 м3/ч
- Активная фильтрующая поверхность 12 м2
- Потребляемая мощность 1100-1200 Вт
- Напряжение питания 220 В / 50 Гц
- Давление сжатого воздуха (рабочее) 5,0-5,5 атм
- Потребление по сжатому воздуху
- (максимальное) 200 л/мин (свободного воздуха)
- Эффективность очистки
- по сварочному аэрозолю.............................................. не менее 96%
- Габаритные размеры 1300 х 650 х 1100 мм
- Масса.............................................................................. не более 200 кг
Пылеулавливающий агрегат ПУ-1500/SP.
Пылеулавливающий агрегат, выпускается в соответствии с ТУ 3646-009-05159840-2003 и
предназначен для очистки сухих воздушных потоков от различных видов не слипающейся и не волокнистой средне – крупнодисперсной пыли в цехах предприятий различных отраслей промышленности.
Пылеуловитель рассчитан на продолжительную работу в закрытых помещениях при следующих климатических условиях:
- температура окружающего воздуха от+10 oC до +45оС
- относительная влажность не более 80% при 25оС
- окружающая среда и очищаемый воздух не должны быть взрывоопасными, и не должны содержать агрессивных газов и паров.
Технические характеристики ПУ-1500/SP:
Наименование показателя | Значение |
1. Максимальный поток воздуха, м3/ч | 1500 |
2. Активная фильтрующая поверхность, м2 | 5 |
3. Максимальная потеря давления, Па | 1100 |
4. Габаритные размеры, мм: Диаметр (D) Высота (H) Высота (h) | 650 1700 500 |
5. Диаметр входного патрубка (d), мм | 160 |
6. Диаметр выходного патрубка (d1), мм | 250 |
7. Масса, кг | 70 |
8. Фильтр рукавный ф100 мм, шт. | 19 |
ПУ предназначен для очистки от среднедисперсной и крупнодисперсной пыли
Дополнение: Эффективность очистки от пыли дисперсностью от 5 мкм не менее 92%.
Подъемно-поворотное вытяжное устройство KUА-M-4S.
Габаритные и присоединительные размеры, а также масса KUA-M-4S (рис. 1)
Модель | L, мм | L1, мм | L2, мм | Масса, кг. |
KUA-M-4S | 3790 | 1813 | 1439 | 22,2 |

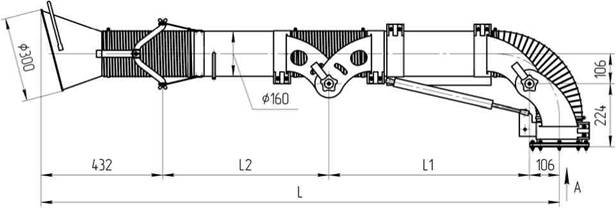

Рис. 1 - Подъемно-поворотное вытяжное устройство KUА-M-4S
|
Срок поставки: | не более 40 дней с момента заключения договора.
|
Адрес поставки: |
Гарантии изготовителя:
Поставляемое оборудование должно быть новым, то есть не бывшим в эксплуатации, не восстановленным, не выставочный образец, без дефектов материала и изготовления, не модифицированным, не переделанным, не поврежденным, без каких-либо ограничений (залог, запрет, арест и т.п.) к свободному обращению на территории Российской Федерации, иметь в установленных законодательством случаях сертификат соответствия или иной документ, подтверждающий качество товара.
Поставщик должен гарантировать надежную работу оборудования в соответствии с эксплуатационной документацией на данное оборудование. Гарантийный срок на оборудование установленный Поставщиком, должен составлять не менее 1 года с момента подписания акта приёма-передачи.
При выходе из строя оборудования в период гарантийного срока восстановление производится за счет Поставщика; по окончании гарантийного срока ремонт оборудования производится на основе заключения соответствующих хозяйственных договоров.
- выполнение гарантийных обязательств должно осуществляться авторизованными сервисными центрами производителей поставляемого оборудования без каких-либо расходов со стороны Заказчика;
- продолжительность гарантийного ремонта оборудования не должна превышать тридцати дней с момента уведомления Поставщика Заказчиком о возникшей неисправности. В случае превышения срока гарантийного ремонта более чем на 30 дней Поставщик либо уполномоченная организация обязаны при предъявлении Заказчиком требования в трехдневный срок безвозмездно предоставить Заказчику на период ремонта оборудование, обладающее этими же характеристиками, обеспечив доставку за свой счет.
Дополнительные требования:
Требования к поставляемому оборудованию и документации:
Все поставляемое оборудование должно соответствовать техническим требованиям (характеристикам и комплектности).
Все надписи на панелях оборудования должны быть на русском или английском языке.
Руководства по эксплуатации на оборудование и программное обеспечение должны быть поставлены на русском языке и должны содержать необходимую и достаточную информацию по эксплуатации и техническому обслуживанию. В случае если фирма-изготовитель не поставляет документацию на русском языке, Поставщик должен предоставить Заказчику документацию на английском языке и перевод её на русский язык.
Вся документация должна быть поставлена в электронном виде (CD-ROM) и/или на бумажных носителях (в альбомах, книгах, брошюрах).
Наличие в документации сведений о содержании драгоценных и редких металлов в поставляемом оборудовании является желательным.
Требования к упаковке, маркировке и эксплуатационной документации:
При поставке оборудование должно быть упаковано в заводскую упаковку.
Оборудование должно быть промаркировано. Маркировочные данные должны содержать:
- товарный знак изготовителя либо его наименование;
- обозначение типа;
- заводской номер;
- год изготовления.
