Блок подготовки импульсного газа



Блок подготовки импульсного газа

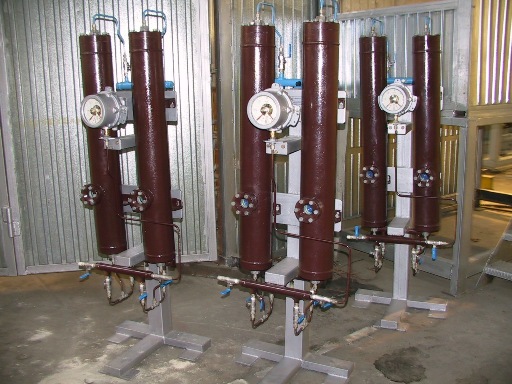

Блок подготовки импульсного газа предназначен для фильтрации, сушки и подачи импульсного газа на управление исполнительными механизмами системы автоматики газораспределительной станции «Исток».

Блок питается газом из магистрального трубопровода высокого давления.

Блок имеет две линии очистки и осушки магистрального газа, в работе участвует одна линия,  вторая - резервная.

При работе блока открываются клапаны запорные и газ поступает в фильтр-осушитель, где он проходит очистку и осушку. В фильтре в качестве наполнителя используется силикагель-осушитель марки  КСМГ или ШСМГ ГОСТ 3956-76.

В работе блока участвует один фильтр-осушитель, второй включается в работу при насыщении влагой первого по показанию силикагеля-индикатора, цвет которого изменяется от голубого до фиолетово-розового.



Технические характеристики



Наименование параметра	АГС 378.00.00.000	АГС 378.00.00.000-1	АГС 378.00.00.000-2	АГС 378.00.00.000-2-01	АГС 378.00.00.000-4	АГС 378.00.00.000-4-01
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа, МПа	7,5
Точка росы газа на выходе, не выше	минус 40ºС
Температура окр.среды,ºС	минус 40...+40	минус 60...+40	минус 40...+40
Измерение давления на выходе из фильтра	Манометр показывающий МП4-У-100-1	Манометр показывающий МП4-У-100-1	Манометр показывающий сигнализирующий ДМ2005Cr Ex У3-0...100 кгс/см2
Датчик давления Метран-55ВН-ДИ- 516-ПМ-t-10-050-10МПа-42-М20-С	-	1 шт	1 шт	2 шт	2 шт
Механические примеси в газе, не более, мг/м³	1
Диапазон расходов газа, нм³/ч	0...400
Режим работы (при расходе более 200 нм³/ч)	повторно-импульсный с коэффициентом потребления 0,2 по времени
Габаритные размеры, мм Длина Ширина Высота	600    500    1845	810 610 1760
Масса, кг	170	300
