Использование с устройством “Лунь-5Т/5М/5C” терминала Ericsson-2618
Для использования с устройством “Лунь-5Т/5М/5C” терминала Ericsson-2618 необходимо сделать следующие операции.
1. Терминал Ericsson-2618 прикрепляется к плате за свою заднюю съемную крышку.
Крышка терминала устанавливается над платой и крепится тремя втулками (стойками) М2,5 высотой 15мм со сквозной резьбой, для чего в плате Лунь-5 изм.2…4 были предусмотрены три отверстия Æ2,6 мм.
Соответственно в задней съемной крышке терминала необходимо просверлить такие-же три отверстия (см. рис.5). Четвертое отверстие необходимо для разъема питания (см. п.2.3).
Через эти три отверстия винтами М2,5 с помощью втулок задняя крышка терминала крепится к плате луня.
К сожалению в плате Лунь-5 изм.5 этих отверстий нет. Но, при необходимости их можно просверлить (см. рис.9).
В следующем изменении платы Лунь-5 эти отверстия будут присутствовать…

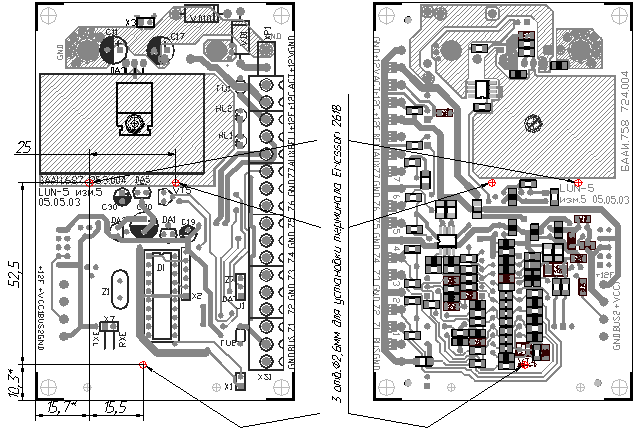

Для разметки сверления отверстий можно пользоваться маркировкой на плате (см. рис.9).
Два отверстия располагаются на металлизированном полигоне вблизи радиатора. Одно - выше буквы “V” ( в обозначении “VT5”).Второе - выше буквы “м” в надписи “LUN-5 изм.5”(см. рис.9 сторона установки терминала).Что касается третьего отверстия, то его следует сверлить с обратной стороны платы и расположено оно равноудаленно между проводниками и контактными площадками SMD резисторов (см. рис.9 обратная сторона платы).
2. Для электрического соединение питания терминала Ericsson-2618 с платой луня необходимо следующее.
2.1. Отсоединить и извлечь аккумуляторную батарею от терминала.
Батарея использоваться не будет - терминал питается от платы луня.
От батареи можно использовать миниатюрный разъем со своим кабелем (если не хочется припаивать провода к мобильнику).
2.2. Припаять к плате луня демонтированный кабель от аккумуляторной батареи мобильника к маркированным контактным площадкам помеченным “X3”,обратив внимание на полярность. Длины демонтированного кабеля должно хватить, если его не отрезать, а аккуратно отпаять из батареи. Для этого батарею нужно разобрать, отклеив липкую пленку.
2.3. В задней крышке терминала для прокладки кабеля питания необходимо просверлить еще одно отверстие Æ7 мм в районе разъема питания (см. рис.2, рис.5).
 |
3.1 Подготовить плату луня к работе с терминалом Ericsson-2618.
Ericsson-2618 работает от напряжения питания 3,6 В.
Плата Лунь-5Т/5М/5С формирует напряжение питания терминала 5,2 В.
Для нормальной работы терминала Ericsson-2618 с лунем необходимо доработать плату.
Для этого нужно установить с обратной стороны платы дополнительный резистор SMD-1206 номиналом 1 кОм ±5%.
Этот резистор впаивается на специально предусмотренное место, параллельно уже установленному на плате 750 Ом-ному SMD резистору (свободные контактные площадки) в районе выводов микросхемы-стабилизатора LM317T, вблизи разьема Х3 (см. обратную сторону платы - рис.7).
 |
Для справки-SMD-surface mountain device-элемент поверхностного монтажа.
Если нет SMD резистора, можно обойтись выводным, впаяв его по схеме, там-же.
4 Для нормального функционирования системы терминал-Лунь и перезапуска терминала в изменяющихся эфирных условиях необходимо заблокировать кнопку “NO” на терминале.
Последовательность действий описано ниже.
4.1 Снять с терминала переднюю панель.
4.2 Снять клавиатуру.
4.3 Спаять вместе контактные площадки, на которые садится кнопка “NO”.

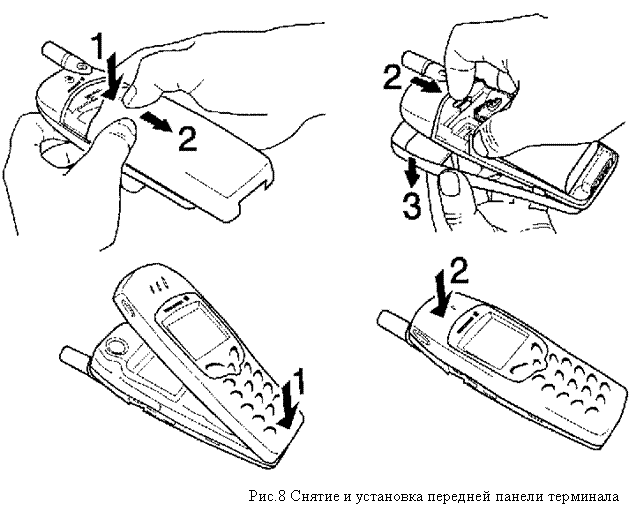

4.4 После этого все собрать в обратном порядке (см. рис.8).
5 Теперь все подготовительные операции завершены и можно устанавливать терминал на плату Лунь-5.
Последовательность установки терминала Ericsson-2618 на плату Луня описана ниже.
5.1 Разобрать сотовый терминал для блокировки кнопки ”NO”.
5.2 Заблокировать кнопку ”NO” методом пайки.
5.3 Собрать терминал, надетв переднюю панель.
5.4 Снять аккумулятор и демонтировать с него кабель.
5.5 Припаять кабель к плате луня в отверстия Х3.
5.6 Доработать плату луня (для изменения напряжения питания с 5 В на 3,6 В) допаиванием SMD резистора номиналом 1 кОм.
5.7 Доработать заднюю съемную крышку терминала – просверлить 4 отверстия.
5.8 Установить три резьбовых стойки М2,5х15 на плату луня.
5.9 Продеть кабель питания терминала в отверстие задней съемной крышки, установить последнюю через стойки на плату.
5.10 Припаять информационный кабель “TXE, RXE” к разьему терминала.
5.11 Сочленить разъем питания с терминалом.
5.12 Вставить терминал в установленную на плату луня заднюю съемную крышку терминала.
5.13 Сочленить информационный кабель ”TXE, RXE”, идущий от терминала с разъемом на плате Луня, соблюдая наименование контактов. На плате наименования проводов указаны.
На этом сборка заканчивается.
 |
|
