Техническая инструкция по испытанию пластов инструментами на трубах (стр. 22 )

Составим таблицу расшифровки (таблица 2.1)

Таблица 2.1

N точки	Dt = n 0,2Т	Р, МПа	N точки	Dt = n 0,2Т	Р, МПа	N точки	Dt = n 0,2Т	Р, МПа
1	180	15,2	5	900	18,4	9	1620	18,9
2	360	16,2	6	1080	18,6	10	1800	19,0
3	540	17,4	7	1260	18,7	11	1980	19,1
4	720	18,1	8	1440	18,8	12	2160	19,2

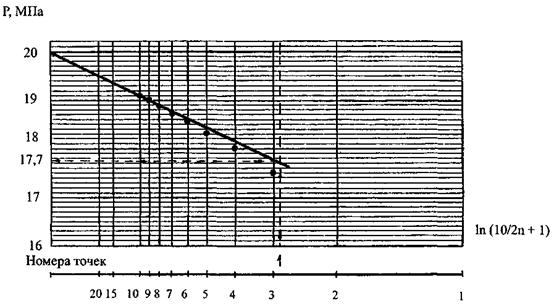

Рисунок 2.1.2 Палетка обработки КВД с шагом расшифровки Dt = 0,2Т

На палетку (шаг 0,2Т) накладывается и закрепляется лист кальки, выбирается удобный масштаб по оси P(t), значения P(t) фиксируются на линии, соответствующей номеру расшифровываемой точки (см. рисунок 2.1.2).

По последним точкам (ближе к оси ординат) проводится прямая до пересечения с осью ординат, что даст величину пластового давления Рпл = 20 МПа, а также с пунктирной линией, которая соответствует значению

Ln (T+t) / t = l.

Получим P1 = 17,7 МПа.

Определяем величину гидропроводности

kh/m = 1/40p (Рпл – P1).

Подставляя известные значения, получим

kh/m = 4050 / 125,6 (20-17,7) =14 мкм2 см/МПа с.

На некоторых палетках пунктирная линия соответствует значению логарифма, равному 0,1, тогда величина гидропроводности рассчитывается

kh/m = 10 / 40 p (Pпл – P0,1).

2.1.5 В полевых условиях рекомендуется применять экспресс-метод обработки КВД по двум точкам давления, выбранным на относительно пологом (конечном) участке КВД.

На КВД фиксируются две точки PN и РМ.

Время tN и tM, отсчитываемое от конца притока, должно быть равно 0,1Т; 0,2Т; ... 3,0Т и т. д., то есть выбирается кратно значениям времени притока.

Давление PN и РМ по величине должно иметь разность не менее 1,5 - 2,0 мм, которые с помощью тарировочной таблицы забойного манометра переводятся в МПа.

Пластовое давление рассчитывается по формуле

, (2.1.5)

где AN и AM - коэффициенты, соответствующие значениям ln (T+t) / t для времени tN и tM, рассчитаны и сведены в таблице 2.2.

Таблица 2.2

tN	AN = ln (T + tN) / tN	tN	AN = ln (T + tN) / tN	tN	AN = ln (T + tN) / tN
0,1Т	2,3979	1,6T	0,4855	5T	0,1823
0,2Т	1,7918	1,7T	0,4626	6T	0,1541
0,3Т	1,4663	1,8T	0,4418	7Т	0,1335
0,4Т	1,2528	1,9T	0,4229	8Т	0,1178
0,5Т	1,0986	2,0Т	0,4054	9Т	0,1054
0,6Т	0,9808	2,2Т	0,3737	10Т	0,0953
0,7Т	0,8873	2,4Т	0,3483	11Т	0,0870
0,8Т	0,8109	2,6Т	0,3254	12Т	0,0800
0,9Т	0,7472	2,8Т	0,3054	13Т	0,0741
1,0Т	0,6931	3,0Т	0,2877	14Т	0,0690
1,1Т	0,6466	3,2Т	0,2719	15Т	0,0650
1,2Т	0,6961	3,4Т	0,2578	16Т	0,0610
1,3Т	0,5705	3,6Т	0,2451	17Т	0,0571
1,4Т	0,5390	3,8Т	0,2336	18T	0,0541
1,5Т	0,5108	4,0Т	0,2231	19Т	0,0513

Гидропроводность вычисляется по формуле

kh/m = AM z / 10 (Pпл - PM), (2.1.6)

где z - коэффициент, зависящий от размерности среднего дебита (таблица 2.3).

Таблица 2.3

Размерность среднего дебита	см3/с	л/с	л/мин	м3/мин	м3/ч	м3/сут
Коэффициент z	0,0796	79,6	1,326	1326	22,1	0,92

Для количественной оценки гидропроводности удаленной зоны пласта предложена номограмма (рисунок 2.1.3), в которой реализовано определение kh/m по формуле (2.1.6).

Пример. Исходные данные: Т = 60 мин.; диаметр бурильных труб -114 мм; поднято 300 м жидкости; Р = 20МПа.

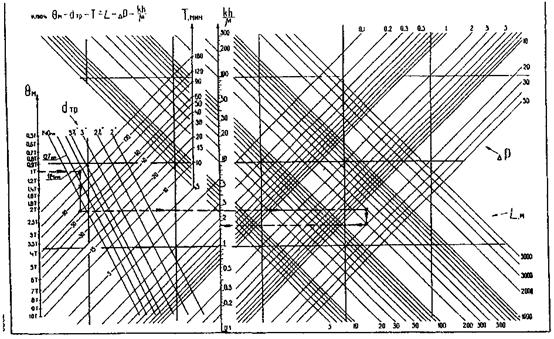

Рисунок 2.1.3 Номограмма для определения kh/m по КВД

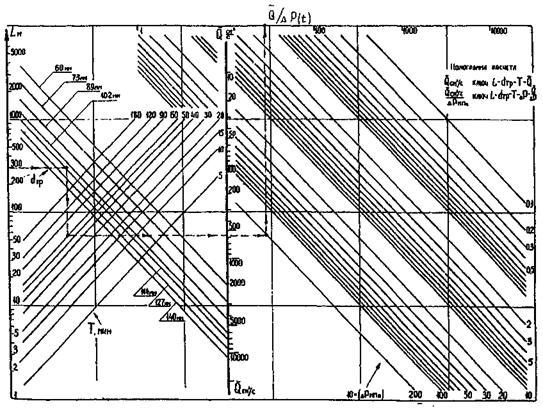

Рисунок 2.1.4 Определение среднего дебита () и коэффициента продуктивности (/DP(t)

Последовательность операций:

1) определяем время tM до точки М на КВД, которое выражаем через время Т по шкале tM=(0,5 - 10)Т, например, tM = lT;

2) от точки t переходим к диаметру бурильных труб 114 мм;

3)проводим линию параллельно ординате до пересечения с Т = 60 мин;

4) проводим линию параллельно абсциссе до пересечения с линией высот пластовой жидкости L = 300 м, поступившей в трубы над ИПТ за время притока Т;

5) переходим к точке, выражающей разность пластового давления Рпл и забойного РM давлений в точке времени tM:

DР = Рпл - РМ = 20 МПа;

6) определяем гидропроводность kh/m:

kh/m = 1,6 · 10-5 м3/МПа с

Для определения среднего дебита предлагается палетка (рисунок 2.1.4), по которой

1) определяем по шкале L высоту бурильных труб над ИПТ, заполненных пластовой жидкостью в период притока (в примере L = 300 м);

2) проводим линию параллельно оси абсцисс до пересечения с линией заданных диаметров бурильных труб (d = 114 мм);

3) параллельно ординате переходим к точке, определяющей время притока (Т = 60 мин);

4) проводим линию параллельно абсциссе до пересечения с осью и DР находим искомое значение

= 600 см3/с и /DP = 600 : 20 = 30 см3/МПа с.
