ТЕСТОВЫЕ ЗАДАНИЯ ДЛЯ ИТОГОВОГО КОНТРОЛЯ
1. Для изображения линий контура предназначены линии
(!) сплошная толстая основная
(?) сплошная волнистая
(?) штрихпунктирная тонкая
2. Текстовым конструкторским документом является
(!) спецификация
(?) схема
(?) сборочный чертеж
(?) рабочий чертеж
3. Шплинты используют для предотвращения…
(?) склеивания
(?) сваривания
(!) самоотвинчивания
4. Комплекты могут входить в состав
(?) деталей
(?) неспецифицированных изделий
(!) сборочных единиц
5. Невидимые элементы геометрических фигур на чертеже обозначают
(?) сплошной тонкой линией
(?) разомкнутой линией
(!) штриховой линией
6. Крепежными резьбовыми деталями являются
(?) шпонка
(!) болт
(?) шайба
7. Шплинты используют для предотвращения
(?) сваривания
(!) самоотвинчивания
(?) склеивания
8. В образовании поверхности кинематическим способом участвуют линии
(?) очерковая
(?) определяющая
(!) образующая
9. Проекции параллельных прямых
(?) пересекаются между собой
(!) параллельны между собой
(?) скрещиваются между собой
10. Прямая общего положения
(!) не параллельна и не перпендикулярна никакой плоскости проекций
(?) параллельна какой либо плоскости проекций
(?) перпендикулярна какой либо плоскости проекций
11. Прямая, параллельная плоскости П1 называется
(?) горизонтально-проецирующей прямой
(!) горизонтальной прямой
(?) профильной прямой
12. Прямая, параллельная плоскости П2 называется
(?) горизонтально-проецирующей прямой
(?) горизонтальной прямой
(!) фронтальной прямой
14. Прямая, перпендикулярная плоскости П1 называется
(!) горизонтально-проецирующей прямой
(?) горизонтальной прямой
(?) профильной прямой
15. Прямая, перпендикулярная плоскости П2 называется
(?) горизонтально-проецирующей прямой
(!) фронтально-проецирующей прямой
(?) профильной прямой
16. Тремя точками, не лежащими на одной прямой, в пространстве может быть определена
(?) пирамида
(!) плоскость
(?) конус
17. Точка принадлежит плоскости, если она лежит на прямой, ... плоскости
(?) параллельной
(!) принадлежащей
(?) эквидистантной
18. Если прямая имеет с плоскостью две общие точки, то она
(!) принадлежит плоскости
(?) пересекает плоскость
(?) параллельна плоскости
19. Горизонтальная проекция перпендикуляра к плоскости должна быть перпендикулярна... этой плоскости
(?) горизонтальной проекции фронтали
(!) горизонтальной проекцией горизонтали
(?) фронтальной проекцией горизонтали
20. Фронтальная проекция перпендикуляра к плоскости должна быть перпендикулярна... этой плоскости
(?) горизонтальной проекции фронтали
(?) фронтальной проекцией горизонтали
(!) фронтальной проекцией фронтали
21. Способ плоско-параллельного перемещения заключается в перемещении точек геометрического объекта в пространстве в одноименных
(?) плоскостях общего положения
(?) пересекающихся плоскостях
(!) проецирующих плоскостях
22. Линия пересечения двух поверхностей строится по точкам, для нахождения которых используется способ
(?) замены плоскостей проекций
(?) вращения вокруг прямой уровня
(!) вспомогательных проецирующих плоскостей проекций
23. Из приведенных масштабов масштабом увеличения является:
(!) 2:1
(?) 1:4
(?) 1:10
24. Из приведенных масштабов масштабом уменьшения является:
(?) 2:1
(?) 1:1
(!) 1:10
25. Располагать основную надпись вдоль длинной стороны не допускается для форматов
(!) А4
(?) А3
(?) А1
26. Аксонометрия в зависимости от соотношения величин коэффициентов по осям называется
(?) прямоугольной
(?) косоугольной
(!) изометрией
27. Если поверхность без разрывов и складок совместить каждой точкой с некоторой плоскостью, то полученная таким образом на этой плоскости фигура является... этой плоскости
(?) аксонометрией
(?) фронтальной проекцией
(!) разверткой
28. Вид аксонометрии, у которого коэффициенты искажений по всем осям равны, называется
(!) изометрией
(?) диметрией
(?) триметрией
29. Вид аксонометрии, у которого коэффициенты искажений по двум осям равны, называется
(?) изометрией
(!) диметрией
(?) триметрией
30. Плоскость проекций, обозначаемая на комплексном чертеже П3, называется
(?) картинной
(!) профильной
(?) дополнительной
27. Для решения задач на пересечение двух плоскостей общего положения применяются вспомогательные
(!) проецирующие плоскости
(?) касательные плоскости
(?) плоскости общего положения
28. Точка принадлежит поверхности, если она лежит на линии, ... этой поверхности
(?) не принадлежащей
(?) параллельной
(!) принадлежащей
29. При преобразовании чертежа способом преобразования плоскостей проекций дополнительные плоскости проекций по отношению к имеющимся выбираются
(?) параллельно
(!) перпендикулярно
(?) произвольно
30. Ортогональной проекцией окружности в общем случае является
(!) эллипс
(?) парабола
(?) окружность
31. Прямая перпендикулярна плоскости, если она содержит прямую, перпендикулярную
(?) прямой, лежащей в этой плоскости
(!) двум пересекающимся прямым, лежащим в этой плоскости
(?) двум параллельным прямым, лежащим в этой плоскости
32. При преобразовании чертежа способом вращения ось вращения выбирается
(?) параллельно какой либо плоскости проекций
(!) перпендикулярно какой либо плоскости проекций
(?) произвольно
33. Если прямая и плоскость имеют одну общую точку, то
(!) прямая пересекает плоскость
(?) прямая параллельна плоскости
(?) прямая принадлежит плоскости
34. Если отрезок прямой делится в соотношении 1:3, то проекция отрезка делится проекцией этой точки в соотношении
(?) 1:1
(?) 1:4
(!) 1:3
(?) 1:2
35. Координаты Х и Z определяют ___ проекцию точки
(?) горизонтальную
(?) профильную
(?) дополнительную
(!) фронтальную
36. Если поверхность без разрывов и складок совместить каждой точкой с некоторой поверхностью, то полученная таким образом на этой плоскости фигура является___
этой поверхности
(!) разверткой
(?) горизонтальной поверхностью
(?) фронтальной проекцией
(?) аксонометрией
37. Элементом поверхности вращения не является
(?) ось вращения
(?) образующая
(!) ребро
(?) направляющая
38. Прямая перпендикулярна плоскости, если она перпендикулярна двум _____ прямым, принадлежащим этой плоскости
(?) проецирующим
(!) пересекающимся
(?) скрещивающимся
(?) параллельным
39. Для определения линии пересечения двух плоскостей общего положения в общем случае необходимо
(!) использовать две вспомогательные секущие плоскости
(?) использовать способ сфер
(?) соединить две точки пересечения проекции какой-либо линии, задающей плоскость
(?) использовать одну вспомогательную секущую плоскость
40. Положение точки на чертеже однозначно определяется как минимум _____ проекциями
(?) тремя
(!) двумя
(?) пятью
(?) четырьмя
41. Проецирование называют ортогональным, если проецирующие лучи
(?) проходят через одну точку
(?) параллельны между собой
(!) параллельны между собой и перпендикулярны по отношению к плоскости проекций
42. На чертеже точка принадлежит плоскости, если проекции _____ лежат на соответствующих проекциях прямых, принадлежащих этой плоскости
(?) трех ее точек
(!) двух ее точек
(?) четырех ее точек
(?) одной ее точки
43. Плоскими кривыми являются
(!) эллипс
(?) парабола
(?) коническая винтовая линия
(?) цилиндрическая винтовая линия
44. Аксонометрия в зависимости от направления проецирования называется
(?) изометрией
(!) прямоугольной
(?) диметрией
(?) триметрией
45. Угол между проекциями осей УZ в прямоугольной изометрии на картинной плоскости составляет
(?) 45 градусов
(?) 60 градусов
(?) 90 градусов
(!) 120 градусов
46. На чертеже прямая принадлежит плоскости, если проекции ___ лежат на соответствующих проекциях прямых, принадлежащих этой плоскости.
(?) трех ее точек
(?) одной ее точки
(?) четырех ее точек
(!) двух ее точек
50. При ортогональном проецировании направление проецирования
(?) параллельно плоскости проекций
(!) перпендикулярно плоскости проекций
(?) произвольно по отношению к плоскости проекций
51. Гайка применяется в резьбовых соединениях
(?) винтом с полукруглой головкой
(!) шпилькой
(?) винтом с цилиндрической головкой
52. Поверхности вращения изображены на рисунках...
1)
2)
3)
4)
(?)1 и 3
(!) 1 и 2
(?) 3 и 4
(?)1 и 4
53. Пространственные линии изображены на рисунках … .
1
2
3
4
(!) 2 и 3
(?) 1 и 2
(?) 3 и 4
(?) 1 и 4
54. Плоскости, заданной двумя параллельными прямыми m и n,
(!) А
(?) В
(?) D

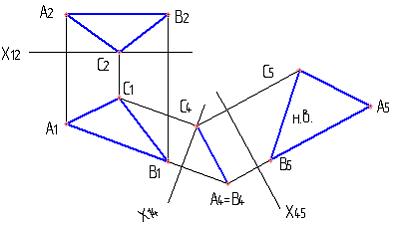

55. На представленном чертеже определяется …
(?) расстояние от точки В до отрезка прямой АС
(!) натуральная величина треугольника АВС
(?) расстояние от точки А до отрезка прямой ВС
(?) угол наклона треугольника АВС к плоскости П2
56. Линия пересечения плоскостей правильно определена на рисунке...
Рис.1
Рис.2 Рис.3
(?) рис.1
(?) рис.2
(!) рис.3
