Задача 4

Задача 4

Под действием расположенной параллельно наклонной плоскости сжатой пружины, сила упругости которой равна 5 Н, шарик перекрывает проходное отверстие пневматического клапана. Определить силу F давления сжатого воздуха, при которой проходное отверстие откроется, а также реакцию наклонной опорной поверхности. Весом частей механизма, а также трением пренебречь. Указанием : в момент начала отжатия шарик отрывается от стенок проходного отверстия

Задача 35

Для заданной консольной балки определить опорные реакции заделки.

задача 62 для заданного бруса определить допускаемые значения нагрузок F1 и F2 и построить эпюру продольных сил. Для материала бруса (сталь ст 3) принять σ р=160 МПа, σ с =120 МПа. При решении задач считать, что на обоих участках бруса вид нагружения одинаков.

Решение:

В заданном брусе два участка: 1 и 2. Применяя метод сечений, определяем на каждом участке продольную силу N: N1=F1=50kH; N2=F1-F2=50-120=-70kH

На первом участке брус растянут, на втором - сжат.

Определяем поперечного сечения бруса для каждого участка в отдельности, для чего используем условие прочности при растяжении (сжатии).

задача 110. Для заданной двухопорной балки построить эпюру изгибающихся моментов и подобрать размеры

F=220 H

M=3 H*m

M1=10 H*m

L1=40mm

L2=160 mm

L3=30 mm

Поперечное сечение : квадрат

задача 113. На валу, вращающемся в подшипниках с постоянной угловой скоростью w передающем мощность Р - жестко закреплены два зубчатых колеса, расчетные диамет­ры которых соответственно d{ и d2

Требуется: а) определить дейст­вующие на зубья колес окружные (касательные) силы Ft и F2; б) построить эпюры крутящих и изгибающих моментов; в) определись требуемый диаметр вала и округлить полученное значение до числа, оканчивающегося на ноль или. пять (в миллиметрах). Диаметр вала считать постоянным по всей длине. Для материала вала (сталь 45) с учетом предотвращения усталостного разрушения принять σ= 80МП

задача 138

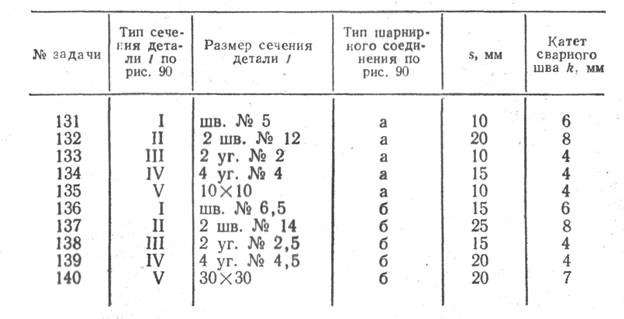

Шарнирное соединение стержней 1 и 4 осуществлено с помощью пальца 3 через промежу­точную накладку 2, приваренную к стержню / фланговыми швами. Стержень 1 выполнен из стального проката — швеллера (I или 2 шт.), уголка (2 или 4 шт.) или квадрата; стержень 4 и наклад­ка 2 — из полосовой стали одинаковой толщины s, ширина которой не задана и определению не подлежит. Требуется определить

а) длину нахлеста l сварного соединения; б) диаметр d пальца шар­нирного соединения. Для материала деталей /, 2 и 4 (сталь СтЗ) принять [σр]= 160 МПа и [σсм]=в250 МПа; для материала пальца (сталь 45) [тСр]=90 МПа; для материала сварного шва [т'cp ]=100 МПа,

задача 143

Привод состоит из электро­двигателе Чинностью Рдв с угловой скоростью вала wдв и многосту­пенчатой многоступенчатой передачи, характеристики звеньев которой указаны на кинематической схеме. Угловая скорость выходного (рабочего) вала привода wp.требуется определить: а) общие КПД и передаточное отношение приводаб) мощности, вращающие моменты и угловые скорости для всех валов. Кроме того, следует дать характеристику привода и его отдельных передач. При расчете принять следующие

значения КПД передач (с учетом потерь в подшипниках): а) червячных—0,77 (задачи 148 и 149), 0,72 (задача 146) и 0,87 (задача 143)';

б) зубчатых, цепных и ременных — в соответствии с рекомендациями данными в методических указаниях к выполнению контрольной работы. Упругим скольжением в ременных передачах пренебречь.
