Гибкая черепица RUFLEX: инструкция по монтажу кровельного покрытия

Область применения гибкой черепицы RUFLEX: применение гибкой черепицы RUFLEX допускается на кровлях, минимальный уклон которых составляет 11,3 градуса (соотношение 1:5) (рис.1).

Климатические особенности монтажа: если монтаж гибкой черепицы предполагается вести при температуре окружающей среды ниже, чем +5 °С, то перед началом работ упаковки с кровельным материалом рекомендуется некоторое время выдержать в теплом помещении. В процессе монтажа допускается использование термофена.

Зима для монтажа кровли из гибкой черепицы является не самым лучшим временем года, так как монтировать этот материал при температуре воздуха ниже +5 °С нельзя. Это объясняется тем, что крепление гонта (листа с несколькими черепицами) к основанию кровли и расстеленному по всей его поверхности подкладочному ковру производится не только посредством кровельных гвоздей, но и при помощи самоклеящегося битумного слоя, который находится на оборотной стороне каждого гонта. Чтобы гонт прочно приклеился к основанию и другими, соседними гонтами, и покрытие было полностью герметичным, нужны постепенно растапливающие самоклеящийся битум горячие солнечные лучи. В зимний период солнца катастрофически не хватает.

Если же рассуждать по справедливости, то стоит отметить тенденцию к потеплению зим в средней полосе России. Зимы редко бывают по-настоящему холодными. В морозную погоду можно вести подготовительные работы к укладке гибкой черепицы — устанавливать стропильную систему и вести ее обрешетку, укладывать гидро - и пароизоляционные пленки и мембраны, утеплительные материалы. При этом необходимо обязательно устроить временную защиту кровельной конструкции при помощи рубероида или плотной полиэтиленовой пленки. Весной же или при сильном потеплении можно быстро снять защиту, оперативно уложить подкладочный ковер и без малейшего промедления приступить к монтажу гибкой черепицы.

Есть возможность монтажа гибкой черепицы и в морозную погоду. Для этого на крыше здания возводят специальную временную конструкцию («тепляк»)— купол из полиэтиленовой или шумопылезащитной пленки с металлическим или деревянным каркасом, закрывая крышу полностью или ее отдельный участок. При помощи тепловых пушек или других обогревателей внутри тепляка нагнетается необходимая для монтажа гибкой черепицы плюсовая температура воздуха. Если подобная конструкция закрывает здание полностью, то помимо кровельных работ можно вести еще и штукатурные — к примеру, отделку фасадов, для которой тоже необходимо тепло. Возведение тепляка — ответственная операция, требующая не только учета ветровых и снеговых нагрузок, но и выполнения правил техники безопасности, так как внутри конструкции будут перемещаться строительные материалы и работать люди.

Основные этапы монтажа кровли

1) Подготовка основания

Устройство кровли из гибкой черепицы следует начинать с подготовки основания, в качестве которого применяется материал с ровной сплошной поверхностью, который подходит для крепления к нему гонтов при помощи гвоздей. Таким материалом может быть шпунтованная или обрезная доска, влагостойкая фанера, ориентированно-стружечная плита. При этом влажность основания не должна превышать 20% от его сухого веса. Стыки досок при этом располагаются на места опор, длина досок не должна превышать двукратного расстояния между опорами. Обязательно учитывается возможность расширения досок под воздействием температуры и влажности. С этой целью между досками оставляют зазор.

Толщина фанеры или досок при различной длине шага стропил определяется при помощи типового проектного расчета. Ее значения при точечной нагрузке 1,0 kН и снеговой нагрузке 1,8 kН/м. кв. приведены в таблице.

Шаг стропил	Толщина доски	Толщина фанеры
(мм)	(мм)	(мм)
600	20	12
900	23	18
1200	30	21

2) Устройство вентиляционного зазора

Вентиляционный зазор должен иметь размер не менее 50мм. При этом отверстия для притока воздуха располагают как можно ниже, а вытяжное отверстие — в верхней части кровли.

Рисунок 2

Устройство вентиляции необходимо для:

  защиты от влажности утеплительного и кровельного материала и обрешетки;

  уменьшения образования на кровле сосулек и льда в зимнее время;

  понижения температуры воздуха под крышей в летнее время.

Помните: грамотно устроенная вентиляция способна значительно увеличить срок эксплуатации кровли и здания в целом.

3) Монтаж подкладочного слоя

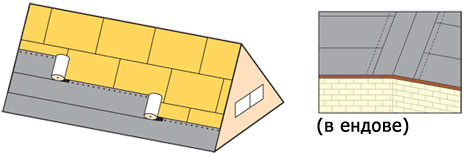

Подкладочным укрепляющим слоем под гибкую черепицу может служить кровельный рулонный изоляционный материал Руфлекс или кровельный материал Ruflex K-EL 60/2200, уложенный по всей плоскости кровли. Монтаж подкладочного слоя производится параллельно карнизному свесу кровли по направлению снизу-вверх с нахлестом не менее 10см. При этом края крепятся кровельными гвоздями с шагом 20см, для герметизации швов пользуются клеем К-36 (рис.3).

Рисунок 3

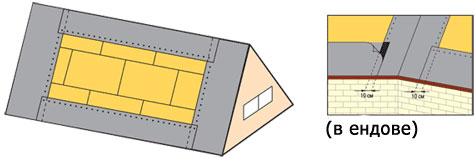

Если уклон кровли превышает 18 градусов (1:3) можно укладывать подкладочный кровельный материал только в ендовах, местах кровельных проходок (вокруг вентиляционных шахт и печных труб, мансардных окон), на торцевых частях и коньках кровли и карнизных свесах, в местах примыкания кровли к вертикальным стенам (рис.4).

Рисунок 4

Примечание: Иногда, в зависимости от метода крепления элементов водосточной системы, возникает необходимость в монтаже специальных кронштейнов.

4) Монтаж металлических карнизных планок

Чтобы защитить от дождевой влаги края обрешетки на карнизных свесах, с минимальным нахлестом 2см поверх укладочного ковра монтируются специальные капельники (металлические карнизные планки). Их крепят при помощи кровельных гвоздей зигзагообразно с шагом 100мм (рис.5).

Рисунок 5

5) Монтаж металлических фронтонных планок

Чтобы защитить от влаги края обрешетки торцевых частей кровли, с минимальным нахлестом 2см прибивают кровельными гвоздями зигзагообразно с шагом 100мм металлические фронтонные планки (рис.6).

Рисунок 6

6) Монтаж ендового ковра

Чтобы обеспечивать водонепроницаемость ендов, поверх подкладочного слоя в ендовах укладывается специальный ковер RUFLEX SUPER PINTARI, цвет которого соответствует цвету черепицы, выбранному для устройства кровли. Края ендового ковра крепятся при помощи кровельных гвоздей с шагом 100мм (рис.7).

Рисунок 7

7) Монтаж карнизной черепицы

Самоклеящаяся карнизная черепица монтируется вдоль края карнизного свеса. Защитная пленка с изнаночной стороны гонтов предварительно удаляется. Укладывается карнизная черепица стык в стык, при этом от места перегиба карнизной планки отступают вверх 10-20мм. Карнизную черепицу прибивают вблизи мест перфорации. В последствии места креплений перекрываются следующим рядом обыкновенной (рядовой) черепицы (рис.8).

Рисунок 8

8.1) Монтаж рядовой черепицы

Чтобы избежать разницы цветовых оттенков на кровле, кровельные плитки следует укладывать вперемешку, доставая их из 4-5 упаковок. Начинают укладку рядовой черепицы от центра карнизного свеса и ведут ее по направлению к торцевым частям кровли (рис. 9).

Рисунок 9

Рисунок 10

Сняв с нижней стороны черепицы защитную пленку (после этого гонты уже нельзя складывать в стопку), приклеивают ее (рис. 10) и дополнительно закрепляют каждую плитку четырьмя гвоздями на 20-30см выше линии паза. В том случае, когда уклон кровли составляет более 45 градусов (1:1), рекомендуется производить крепление каждой плитки при помощи шести гвоздей (см. табл. 1).

Таблица 1. Расход кровельных гвоздей.

Уклон кровли	Общий расход на кровлю	Расход гвоздей на один гонт
(град)	(кг/м2)	(шт)
до 45 (1:1)	0.1	4
свыше 45	0.07	6

Первый ряд черепицы следует укладывать таким образом, чтобы ее нижняя кромка располагалась выше нижнего края карнизной черепицы не более чем на 1см (рис.11). Лепестки нижнего края должны прикрывать места стыков гонтов карнизной черепицы.

Рисунок 11

В дальнейшем ряды монтируют, следя за тем, чтобы концы лепестков рядной черепицы приходились вровень или располагались чуть выше, нежели вырезы плиток черепицы предыдущего ряда.

Черепицу на торцевых частях кровли следует обрезать по краю и на ширину не менее 10см проклеить клеем К-36 (рис.12).

Рисунок 12

Плитка в ендовах обрезается с расчетом, чтобы на дне ендовы оставалась открытая полоса ендового ковра RUFLEX SUPER PINTARI с шириной 15см (рис. 13).

Рисунок 13

Вдоль линии отреза края плиток на ширину не менее 10ссм проклеивают клеем К-36. Под черепицу при отрезании следует подкладывать лист фанеры, чтобы нижний слой кровельного ковра не повреждался.

8.2) Монтаж черепицы типа "Rocky"

Начинают укладку рядной черепицы от центра карнизного свеса и ведут ее по направлению к торцевым частям конька и кровли. Первый ряд рядовой черепицы укладывают так, чтобы ее лепестки закрывали линию перфорации и места стыков карнизной черепицы. Следующие ряды монтируют, располагая центр лепестка среднего размера монтируемого гонта на стыке гонтов предыдущего ряда (рис.14). Каждый ряд черепицы на 20-30мм выше паза плитки прибивается в середине четырьмя гвоздями, шляпки которых должны закрываться лепестками черепицы гонтов следующего ряда.

Рисунок 14

Примечание: При монтаже не забывайте удалять с нижней части гонтов защитную пленку.

9) Монтаж коньковой черепицы

Коньковую черепицу с размерами 0.25 x 0.33 м можно получить, разделив на три части карнизную черепицу по местам перфорации. Ее монтируют на конек кровли, предварительно убрав защитную пленку. Короткую сторону располагают параллельно коньку. Фиксирование каждого листа производят четырьмя гвоздями — с каждой стороны по два — таким образом, чтобы шляпки гвоздей затем закрывались следующим листом черепицы, монтируемым с нахлестом 5см (рис. 15).

Рисунок 15

10) Монтаж кровельных примыканий

Кровельные проходы, имеющие небольшой диаметр (например, антенные), выполняются с использованием резиновых уплотнителей. Дымовые и прочие трубы, нагревающиеся в процессе эксплуатации, следует изолировать. Если гибкая черепица монтируется рядом с дымовыми трубами (рис.16) или прочими проходками, по периметру прилегания кровли к трубе прибивается треугольная 50х50мм рейка. Затем вокруг трубы укладывается подкладочный ковер Руфлекс или Ruflex K-EL 60/2200, нахлесты промазываются клеем К-36. После этого следует завести кровельную черепицу на вертикальную поверхность и приклеить клеем К-36. При помощи того же клея К-36, наносимого сплошным слоем, труба по периметру оклеивается полосой SUPER PINTARI так, чтобы полоса закрывала трубу не менее чем на 30см (на скате — не менее 20см). После этого место примыкания закрывается металлическим фартуком — планкой примыкания. Она фиксируется механически. Швы следует загерметизировать устойчивым к атмосферным воздействиям силиконовым герметиком. Аналогичным способом выполняются примыкания к вертикальным стенам (рис. 17).

Рисунок 16

Рисунок 17

Применение герметизирующего клея K-36

Для герметизации нахлестов рядовой черепицы на ендовый ковер, нахлестов подкладочного ковра, проходок ковровых вентиляционных систем и мест примыканий используют клей Katepal "K-36". Рекомендуемый его расход приведен в таблице 2.

Таблица 2. Расход Клея "K-36"

Наименование участка	Расход клея, л/п*м	Толщина нанесения, мм	Ширина нанесения, мм
Нахлёсты подкладочного ковра	0.1	1	100
Нахлёсты рядовой черепицы на ендову	0.2	1	100
Приклеивание рядовой черепицы на торцевых элементах	0.1	1	100
Примыкания к кирпичным трубам и стенам	0.7	1	по всей поверхности

Метод нанесения

Поверхность следует предварительно очистить от масла, сыпучих материалов и грязи. На пыльные и пористые поверхности сначала наносят битумный раствор К-80. Затем при помощи шпателя на одну из склеиваемых поверхностей слоем с толщиной 0,5-1мм наносится клей. Ширина проклейки указывается в инструкции по монтажу. При оклейке примыканий к трубам и стенам клей следует наносить на всю поверхность соприкосновения. Швы кирпичной кладки предварительно следует затереть цементным раствором вровень с кирпичом. Схватывание клея происходит через 1-3 минуты после его нанесения (в зависимости от температуры и влажности воздуха). Если поклейка производится на загрунтованные поверхности, следует убедиться в полном высыхании грунтовки, прежде чем наносить клей. При низких температурах клей перед нанесением можно подогреть.

Общие данные

  Допустимая температура хранения: до + 33 град. С;

  Рекомендованная температура нанесения клея — от + 5 до + 50 град. С;

  Время высыхания при 20 градусах С до отлипа — около 5 часов, до полного высыхания — 1-14 дней (зависит от температуры воздуха и толщины клеевого слоя).

Внимание!

Клей К-36 не используется для герметизации щелей, швов и т. п. Избыточное нанесение клея ведет к растворению битума. Химически активные составы и растворители использовать нельзя.

В любой торговой точке, где ведется реализация гибкой черепицы RUFLEX можно при покупке получить полную инструкцию по ее монтажу.

При монтаже гибкой черепицы RUFLEX на кровлях сложной конфигурации или прочих осложняющих монтаж условиях следует обратиться к специалистам.

Порядок ухода за кровлей из гибкой черепицы

Чтобы эстетические и эксплуатационные параметры гибкой черепицы сохранялись в течение длительного времени, необходимо проверять состояние кровли не реже двух раз в год.

Мелкий мусор и листья с крыши следует удалять при помощи мягкой щетки, не способной повредить кровельное покрытие. Крупный мусор аккуратно убирается вручную.

Чтобы обеспечить свободный сток влаги с крыши, необходимо воронки и водосточные желоба регулярно очищать от мусора.

Снег с крыши сгребают слоями, оставляя защитный слой толщиной 10-20см. Делаю это только в случае крайней необходимости. Удаляя лед, нельзя использовать острые предметы, которые могут нанести вред кровельному покрытию.

Если возникла потребность в небольшом ремонте кровли, начинайте его сразу, не дожидаясь крупных повреждений. При выполнении ремонтных работ защитите кровлю, закрыв ее плотным материалом — к примеру, листами фанеры.
