Сейсмотомография земляного полотна
Целевое назначение работ – изучение состояния грунтов на участке земляного полотна по результатам геофизических исследований, с оценкой физико-механических характеристик грунтов, уровня грунтовых вод, глубины залегания коренных пород.

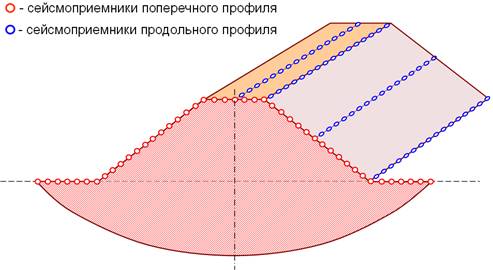

Схема размещения сейсмоприёмников

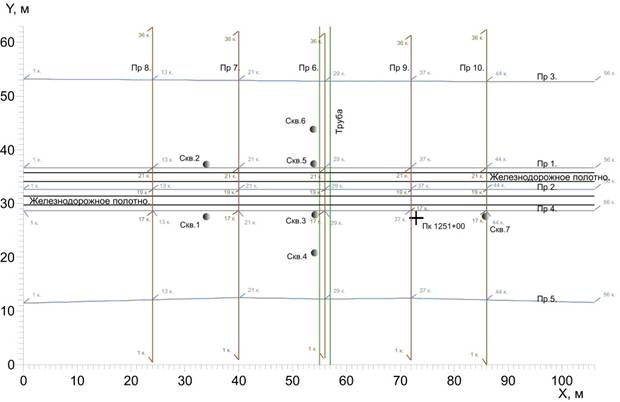

Схема расположения профилей
Результатом сейсмотомографической обработки являются плоскостные разрезы по скоростям распространения продольных VP и поперечных VS волн, которые используются для начальной характеристики грунтов и их идентификации. Затем эти разрезы с помощью известных (или найденных) корреляционных зависимостей пересчитываются в томографические разрезы различных физико-механических параметров грунтов – Е, ν, ρ, С и φ.

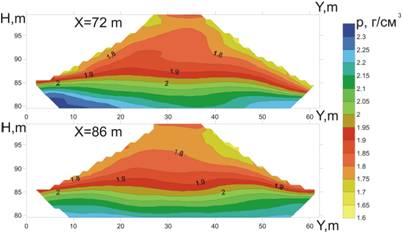

Поперечные сейсмотомограммы плотности

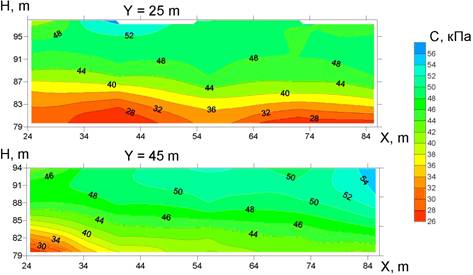

Продольные сейсмотомограммы удельного сцепления
