Замена уплотнения выходного фланца карданного вала
|
 Инструкция
| | |
t

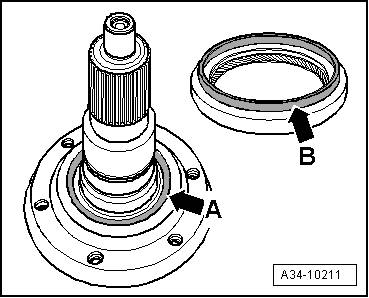

| Для выходного фланца карданного вала (задний вал с фланцем) поставляется измененное уплотнение вала с рабочей кромкой - стрелка B-. Для обеспечения надлежащего уплотнения следует также заменить выходной фланец/карданный вал; соответствие: → Электронный каталог запчастей.
|
t
| Для того чтобы избежать при повторном ремонте новую замену выходного фланца/карданного вала, следует проверить их номер детали. Выходной фланец/карданный вал с канавкой - стрелка A - для уплотнения вала с рабочей кромкой имеет номер детали -01V 409 809 A-.
|
Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
|
| |
|
–
| Снять передние приемные трубки ОГ → Группа ремонта26.
|
–
| Открутить теплоизоляционный экран карданного вала от крышки центрального дифференциала - стрелки-.
|
| |
|
–

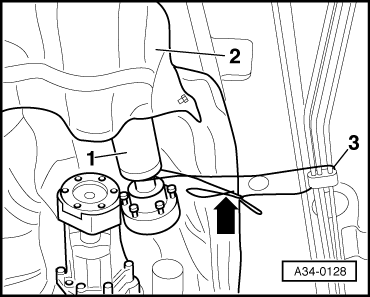

| Открутить карданный вал -1- от коробки передач и положить его на теплозащитный экран -2- → Глава „Снятие и установка карданного вала“.
|
–
| Закрепить карданный вал проволокой - стрелка - на кронштейне -3- топливных магистралей, или подпереть кантователем - V. A.G 1383 A-.
|
–
| Слить трансмиссионное масло раздаточной коробки → Глава.
|
| |
|
–

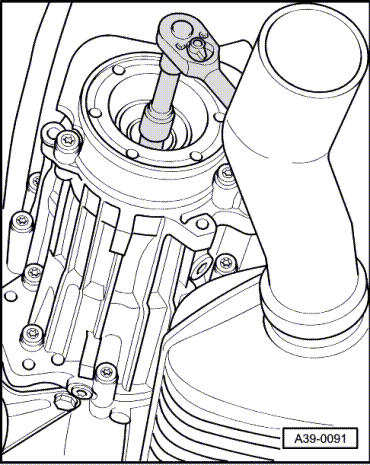

| Открутить фланец выходного вала, при этом фиксировать его выколоткой от прокручивания.
|
–
| Извлечь фланец выходного вала.
|
| |
|
–

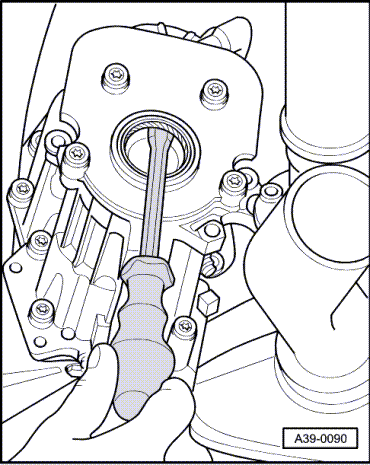

| Снять уплотнительное кольцо вала c помощью подходящей отвертки.
|
| |
|
 Осторожно!
Учитывать глубину запрессовки.
|
Ни в коем случае не запрессовывать уплотнение вала до упора инструмента!
|
|
l
| Глубина запрессовки: 1,7 мм ниже верхней поверхности крышки.
|
–
| Запрессовать уплотнение вала с помощью оправки - T40105- до глубины запрессовки, при этом не перекосить уплотнение.
|
–
| Закрепить фланец выходного вала болтом с внутренним шестигранником.
|
–
| Прикрутить карданный вал к фланцу коробки передач → Глава „Снятие и установка карданного вала“.
|
–
| Залить трансмиссионное масло в раздаточную коробку и проверить его уровень → Глава.
|
| |
|
Узел
| Нм
|
Болт с внутренним шестигранником для заднего фланцевого вала
| 25
|
Теплозащитный экран карданного вала к коробке передач
| 23
|
